4 Монтаж в опускной трубе
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
4 Монтаж в опускной трубе
4.1 Монтаж тросового исполнения
В узких баках или при расстоянии до конструкций в емкости
менее 300 мм (11.81 in), рекомендуется измерение в опускной
трубе.
1 2 3

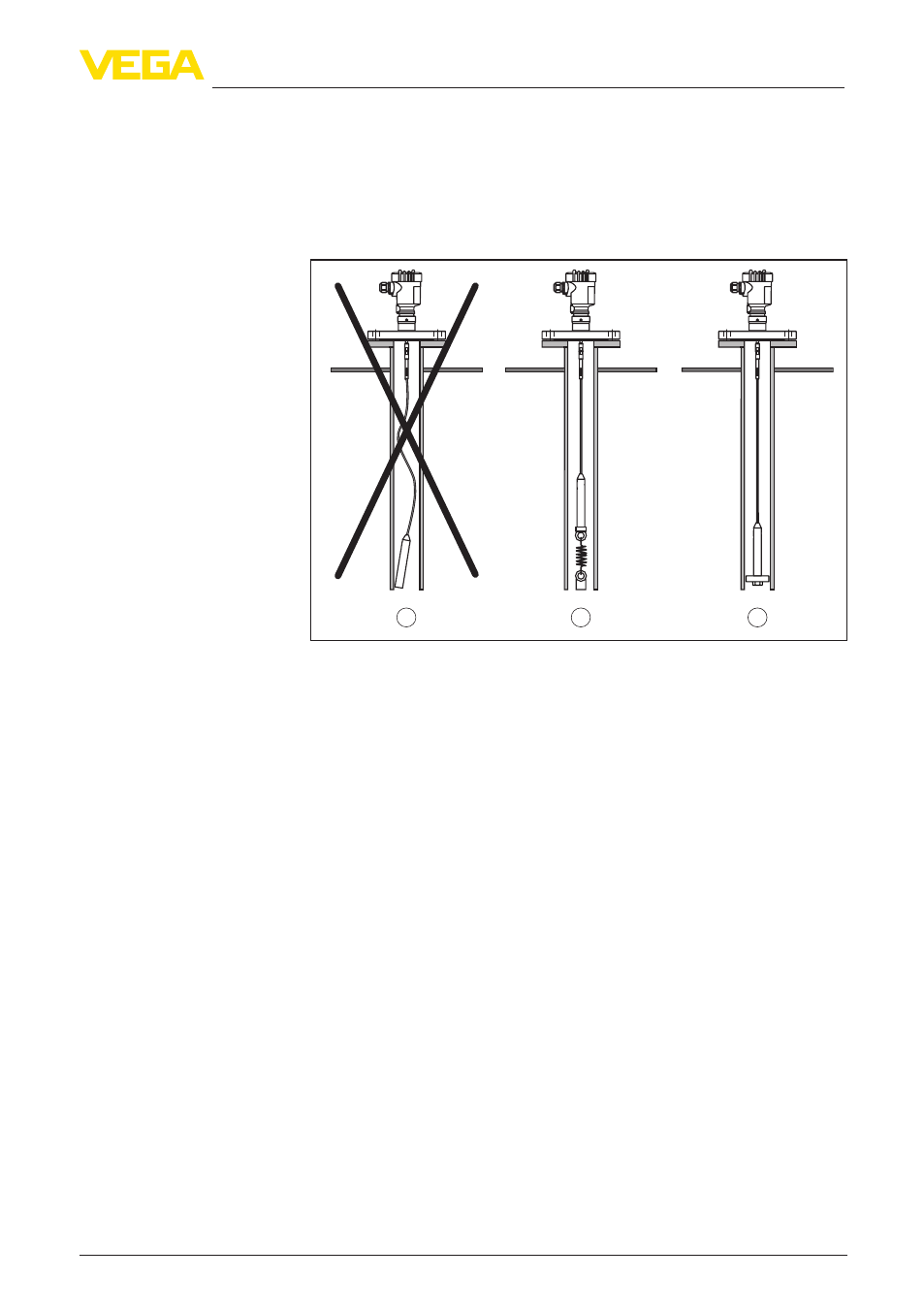

Рис. 27: Измерение в опускной трубе
1 Трос датчика не должен касаться стенки емкости
2 Монтаж в опускной трубе, с натяжным грузом и пружиной
3 Монтаж в опускной трубе, с натяжным грузом и центрирующей
шайбой
Трос датчика должен быть туго натянут посредством натяжного
груза или пружины. Если трос датчика касается стенки опускной
трубы, измерение не работает.
