4 Монтаж в опускной трубе
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
Монтаж с натяжным грузом
ø 2 mm
(0.08")
ø 4 mm
(0.16")
ø 150 - 200 mm
(5.91 - 7.87")
z
y
y
z
≥ 10 mm (0.39"
)
3
A
B
1
2
7
4
5
6
min level
min level

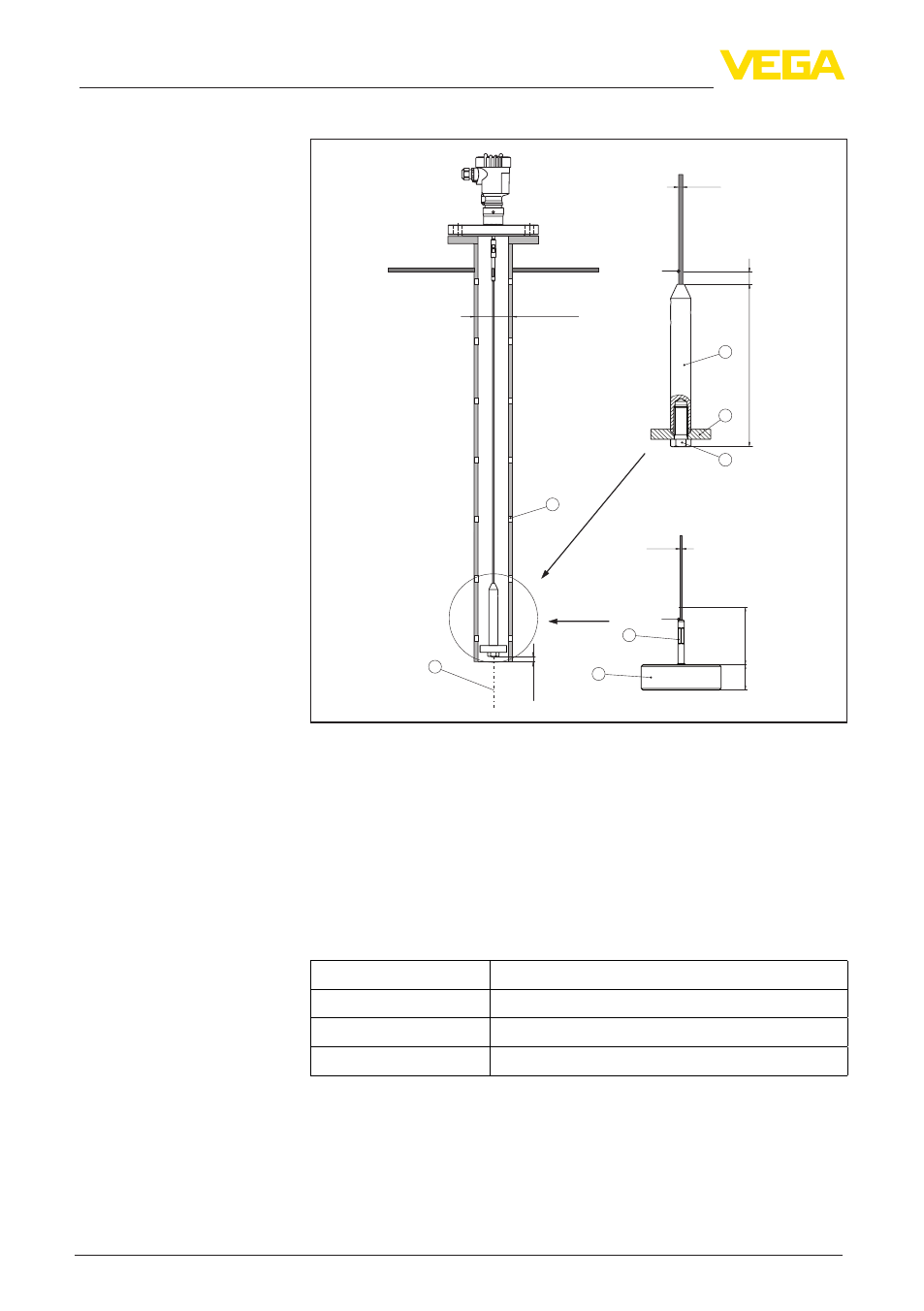

Рис. 28: Варианты монтажа
1 Вентиляционные отверстия
2 Опускная труба - вертикальный монтаж - макс. отклонение 10 мм
(0.4 in)
3 Натяжной груз
4 Шайба для центрирования и крепления троса датчика
5 Винт
6 Трос датчика - неукорачиваемый
7 Шайба для центрирования и крепления троса датчика
A Натяжной груз с маленькой центрирующей шайбой
B Натяжной груз с большой центрирующей шайбой - неукорачиваемый
Среда
y
Вода
10 mm (0.79 in)
Нефть, битум
40 mm (3.15 in)
Растворитель
40 mm (3.15 in)
Обратите внимание на необходимость соблюдения
минимального расстояния под базовой плоскостью, в пределах
которого измерение невозможно (блокированное расстояние).
Значение y дает минимальное нижнее значение диапазона
измерения. Это значение зависит от среды.
