3 Монтаж (стандартный)
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
Для предупреждения нарушений измерения, должно
выдерживаться минимальное расстояние до греющих спиралей
в емкости.

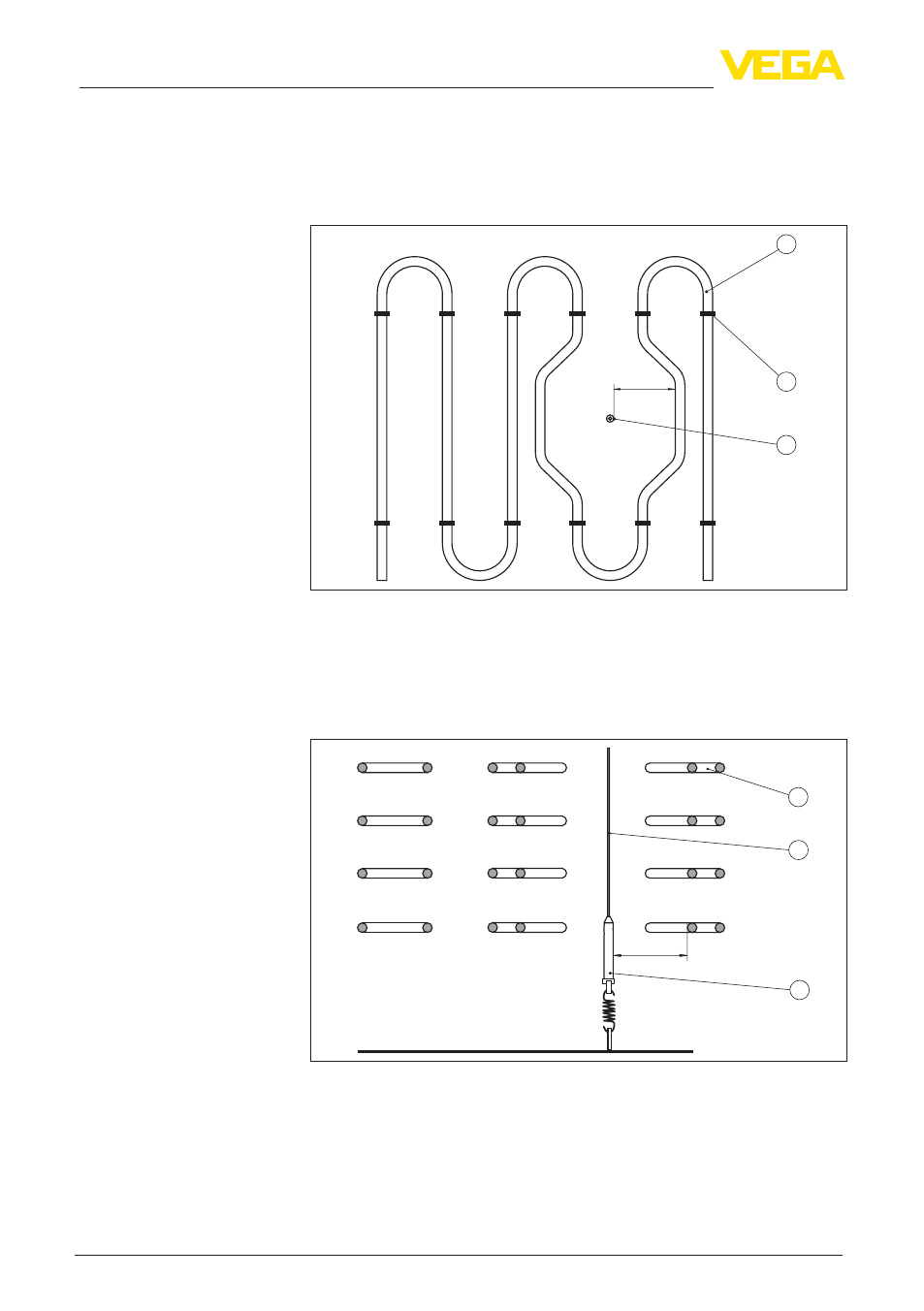

Расстояния до греющих спиралей (вид сверху)
≥ 300 mm
(11.81")
1
2
3
Рис. 23: Греющие спирали - вид сверху
1 Нагревательные спирали
2 Опора
3 Трос датчика
Расстояния до греющих спиралей (вид сбоку)
≥ 300 mm
(11.81")
1
3
2
Рис. 24: Греющие спирали (вид сбоку)
1 Нагревательная спираль
2 Трос датчика
3 Натяжной груз
