3 Монтаж (стандартный)
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
Расстояния до стенки емкости и до профилей рамы
≥ 300 mm
(11.81")
≥ 300 mm
(11.81")
≥ 300 mm
(11.81")

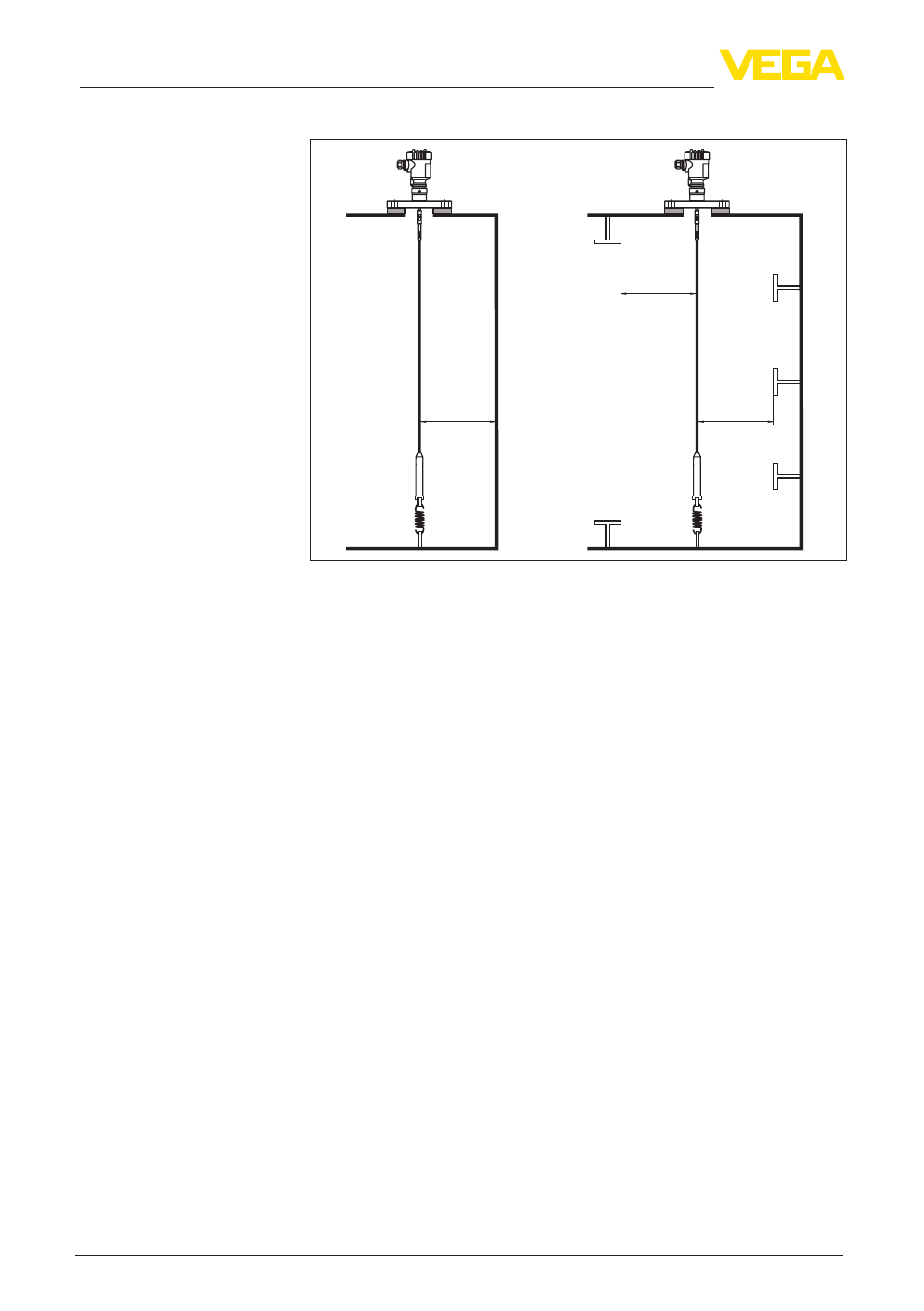

Рис. 20: Предупреждение помех из-за стенки емкости и профилей рамы
1 Стенка емкости
2 Рама, профили жесткости и т.д.
