3 Монтаж (стандартный)
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
3.3 Возможности крепления измерительного
зонда
Минимальный уровень min зависит от высоты монтажного
устройства z и обусловленного средой смещения y.
Компенсация натяжения - вертикально
y
z
y
z
4
5
2
3
2
1
3
min level
min level

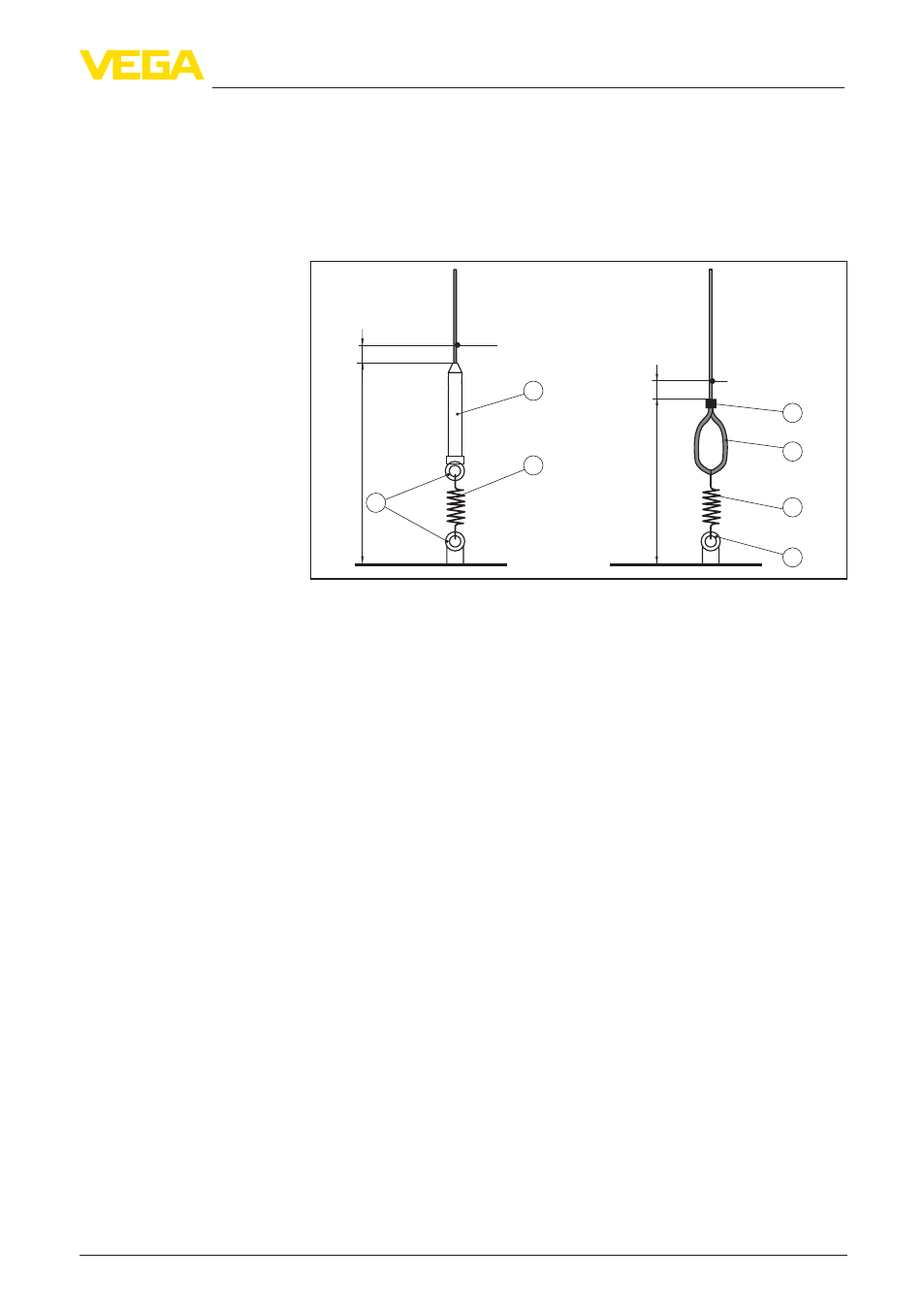

Рис. 25: Варианты вертикального монтажа: натяжной груз (слева), петля
троса (справа)
1 Натяжной груз
2 Пружина
3 Стяжной болт
4 Петля троса
5 Коуш
y Смещение
z Высота крепежной конструкции
