2 Монтаж, общие сведения
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
2 Монтаж, общие сведения
2.1 Применимые исполнения корпуса
A
B
C

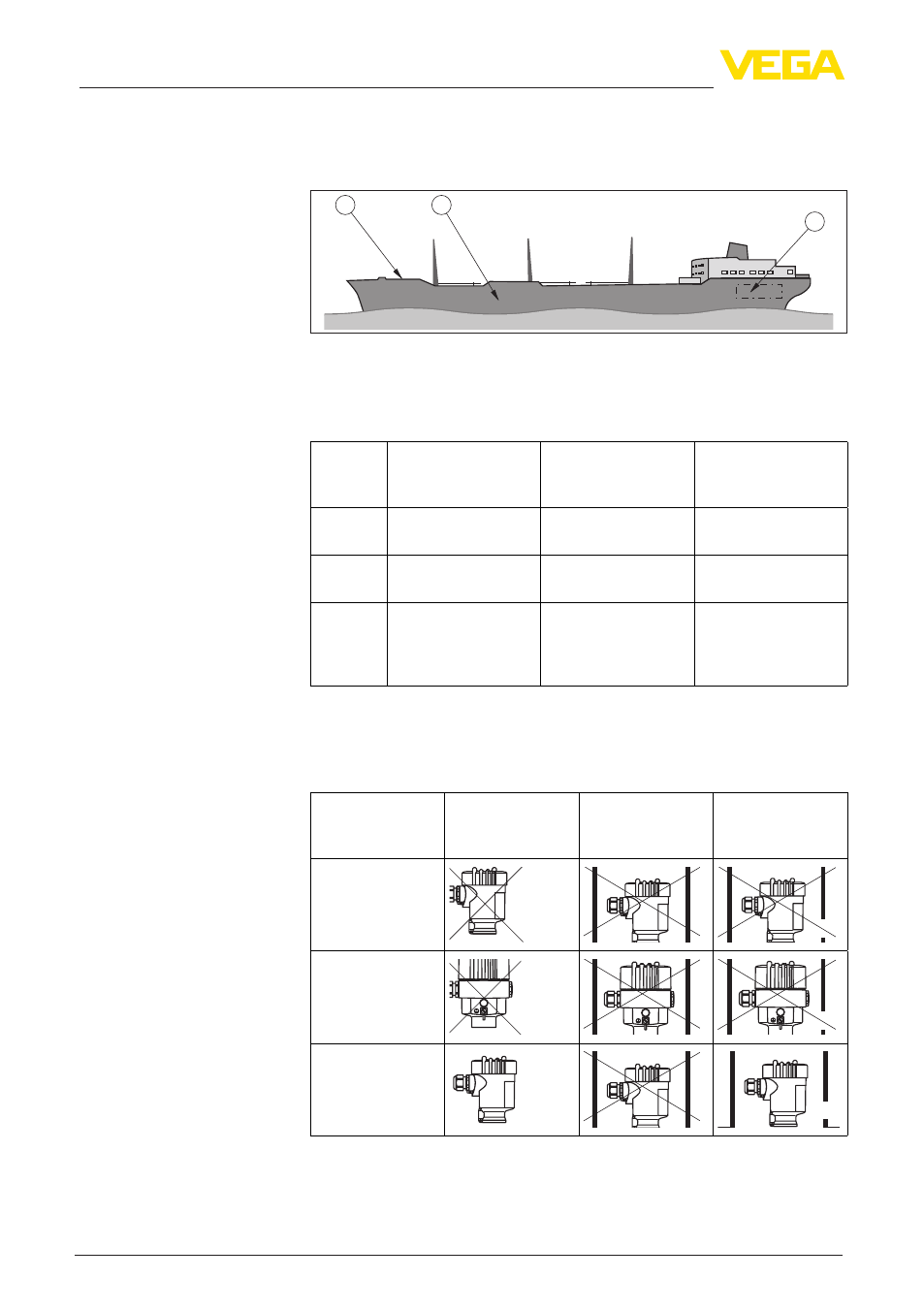

Рис. 3: Зоны на судне - вид сбоку
A На палубе
B Под палубой
C Машинное отделение
Пластиковый кор-
пус
Алюминиевый
корпус
Корпус из нержа-
веющей стали
(точное литье)
На па-
лубе
нет
нет
да
Под па-
лубой
да
нет
да
Ма-
шинное
отделе-
ние
да
нет
да
Tab. 1: Применимые корпуса для различных зон судна
2.2 Установка на палубе с защитным
колпаком
Корпус
Защитный кол-
пак закрытый
Защитный
колпак венти-
лируемый
Пластик
Алюминий литой
под давлением
Корпус из не-
ржавеющей
стали 316L
(IP 68, 0,2 bar)
Кабельный ввод для кабеля диаметром 7 … 12 мм.
Дополнительное уплотнение для кабеля диаметром 10 … 14 мм
прилагается.
