Компенсация натяжения - горизонтально – Инструкция по эксплуатации VEGA VEGAFLEX 81 Ship-building
Страница 16
16
3 Монтаж (стандартный)
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
Компенсация натяжения - горизонтально
z
y
60 mm (2.36"
)
1
2
3
4
5
6
min level

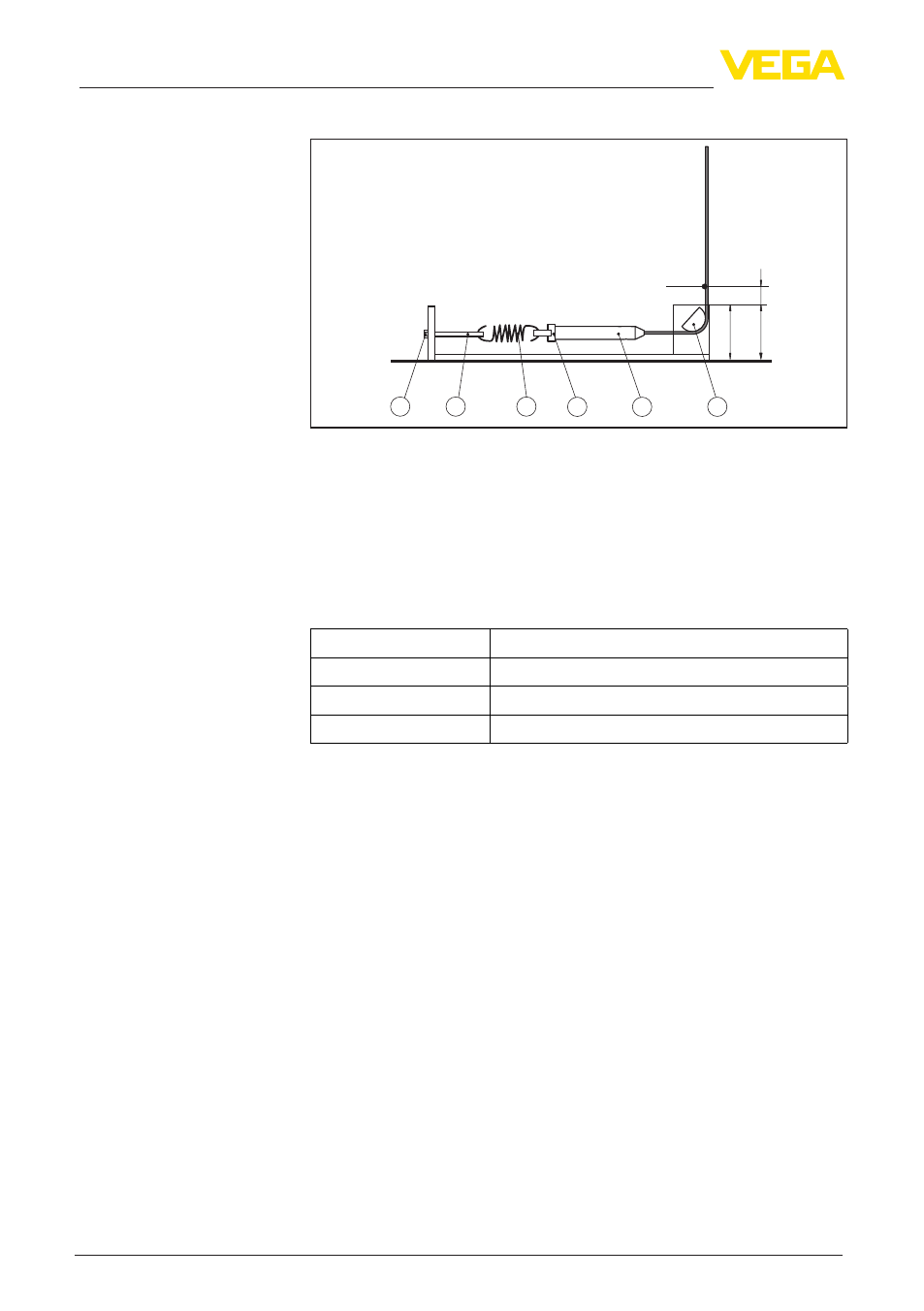

Рис. 26: Горизонтальный вариант монтажа (вид сбоку)
1 Отводной ролик
2 Натяжной груз
3 Стяжной болт
4 Пружина
5 Резьбовой стержень для растяжки
6 Гайка
y Смещение
z Высота крепежной конструкции
Среда
y
Вода
10 mm (0.79 in)
Нефть, битум
40 mm (3.15 in)
Растворитель
40 mm (3.15 in)
Обратите внимание на необходимость соблюдения
минимального расстояния под базовой плоскостью, в пределах
которого измерение невозможно (мертвая зона).
Значение y дает минимальное нижнее значение диапазона
измерения. Это значение зависит от среды.
Для расчета полной мертвой зоны нужно сложить высоту
монтажного устройства z и обусловленное средой смещение y.
