Страница 7
7
2 Монтаж, общие сведения
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
2.3 Установка на палубе без защитного
колпака
1
3
2

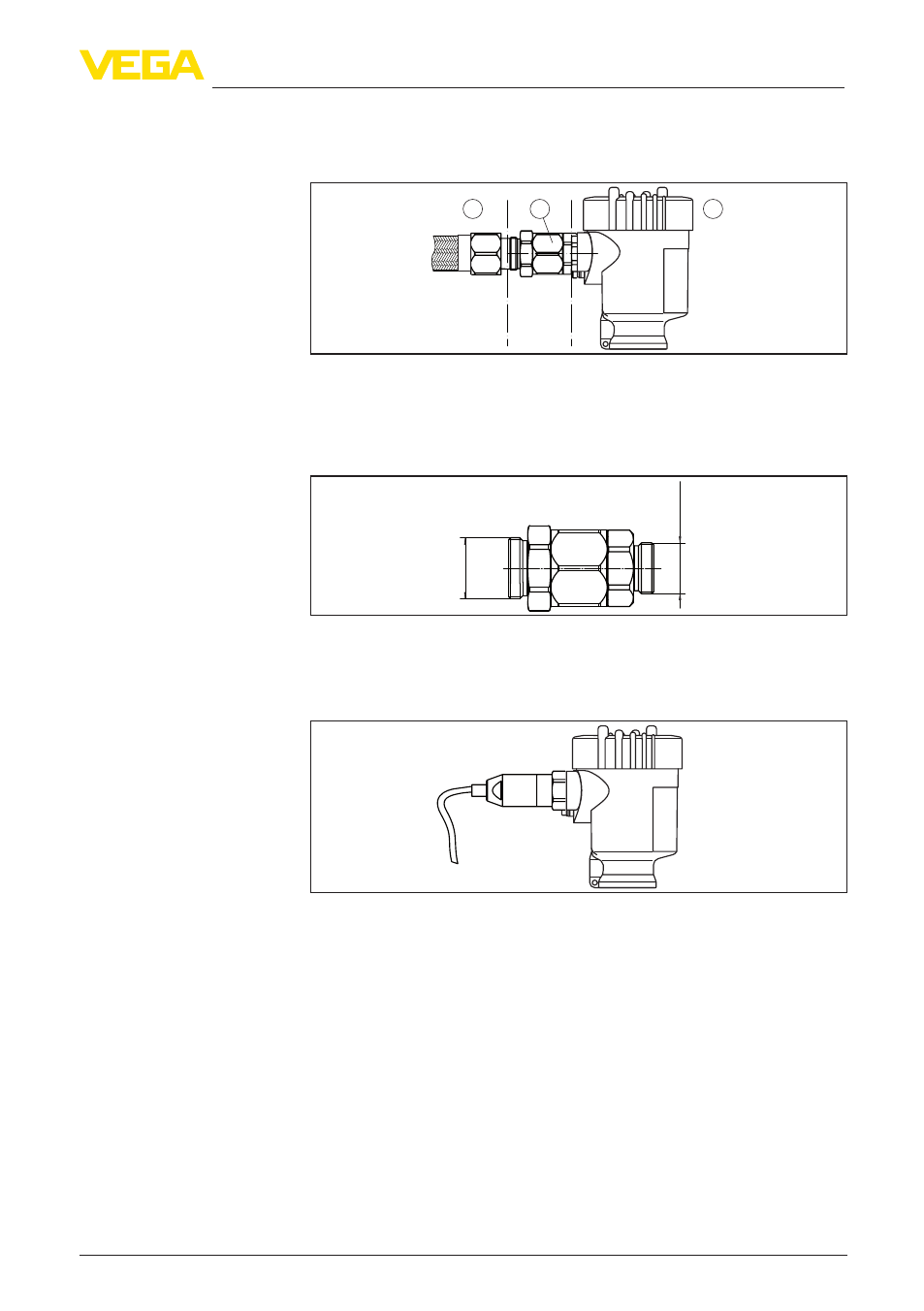

Рис. 13: Адаптер для защитной трубки
1 Установка со стороны судоверфи
2 Адаптер для защитной трубки - M20 x 1,5 на M24 x 1,5
3 Корпус из нержавеющей стали, точное литье 316L, 0,2 bar, с
адаптером для защитной трубки
M20 x 1,
5
M24 x 1,
5
Рис. 14: Адаптер для защитной трубки - M20 x 1,5 на M24 x 1,5
Кабельный ввод для кабеля диаметром 13 мм. Дополнительное
уплотнение для кабеля диаметром 9 … 11 мм прилагается.
Рис. 15: Корпус из нержавеющей стали, точное литье 316L IP 68, 1 bar с
выводом кабеля VEGA
Корпус из нержавеющей стали IP 68, 1 bar с выходом кабеля
(PUR) и капилляром для преобразователя давления.
Адаптер для защитной
трубки
Корпус из нержавею-
щей стали IP 68, 1 bar
