3 Монтаж (стандартный)
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731

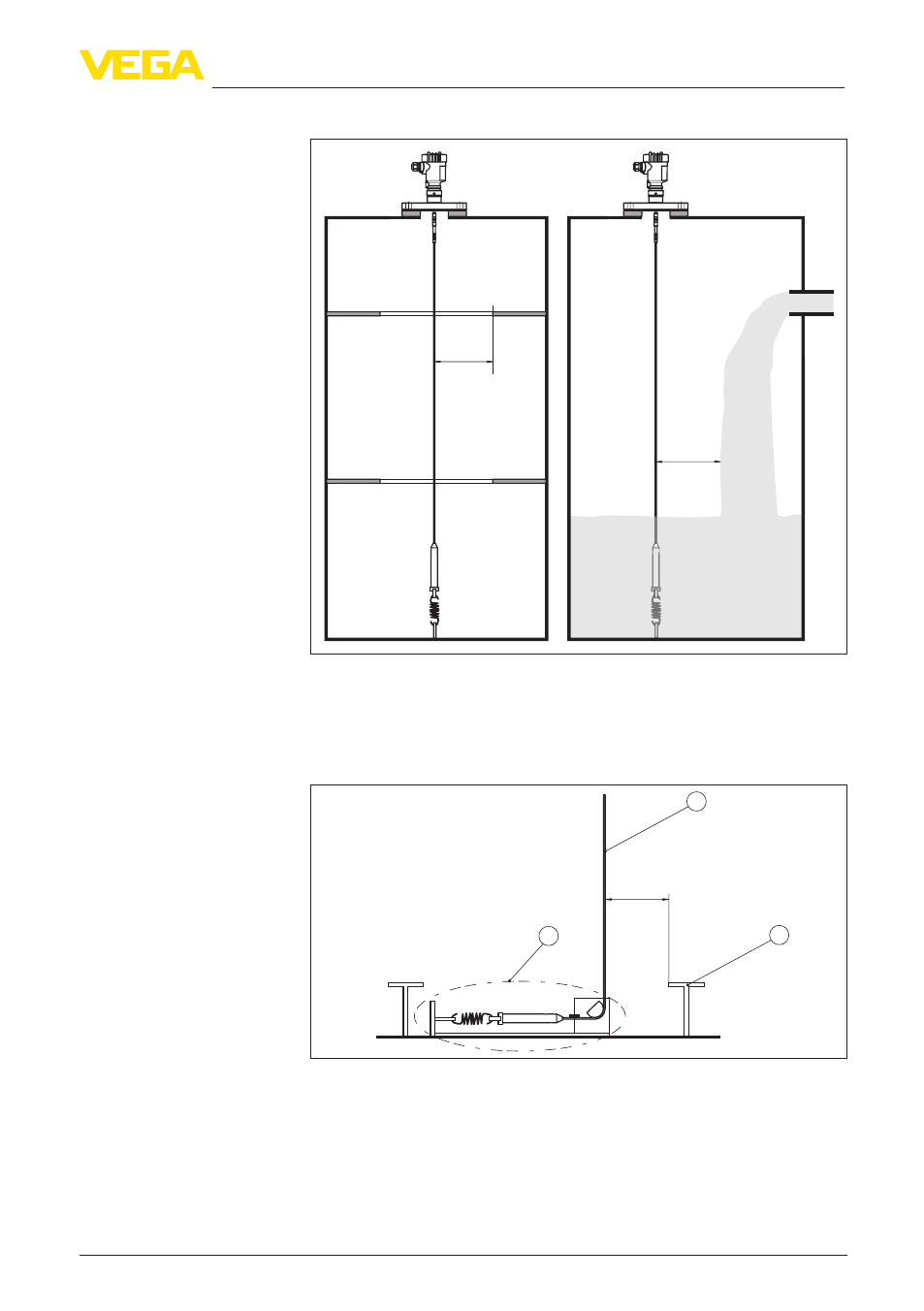

Расстояния до выемок и заполняющих потоков
≥ 300 mm
(11.81")
≥ 300 mm
(11.81")
Рис. 21: Предупреждение помех из-за выемок и заполняющих потоков
1 Выемка
2 Заполняющий поток
Расстояния с компенсацией натяжения
≥ 300 mm
(11.81")
1
2
3
Рис. 22: Компенсация натяжения - расстояния до профилей рамы на дне
емкости
1 Рама
2 Трос датчика
3 Конструкция компенсации натяжения - вид сбоку
