3 Монтаж (стандартный)
VEGAFLEX 81 • Грузовой танк (сырая нефть)
39154-R
U-130731
Патрубок бака
<
100 mm (3.94"
)
ø 300 - 600 mm
(11.81 - 23.62")
max level
x
1/3
1/2 1/2
2/3

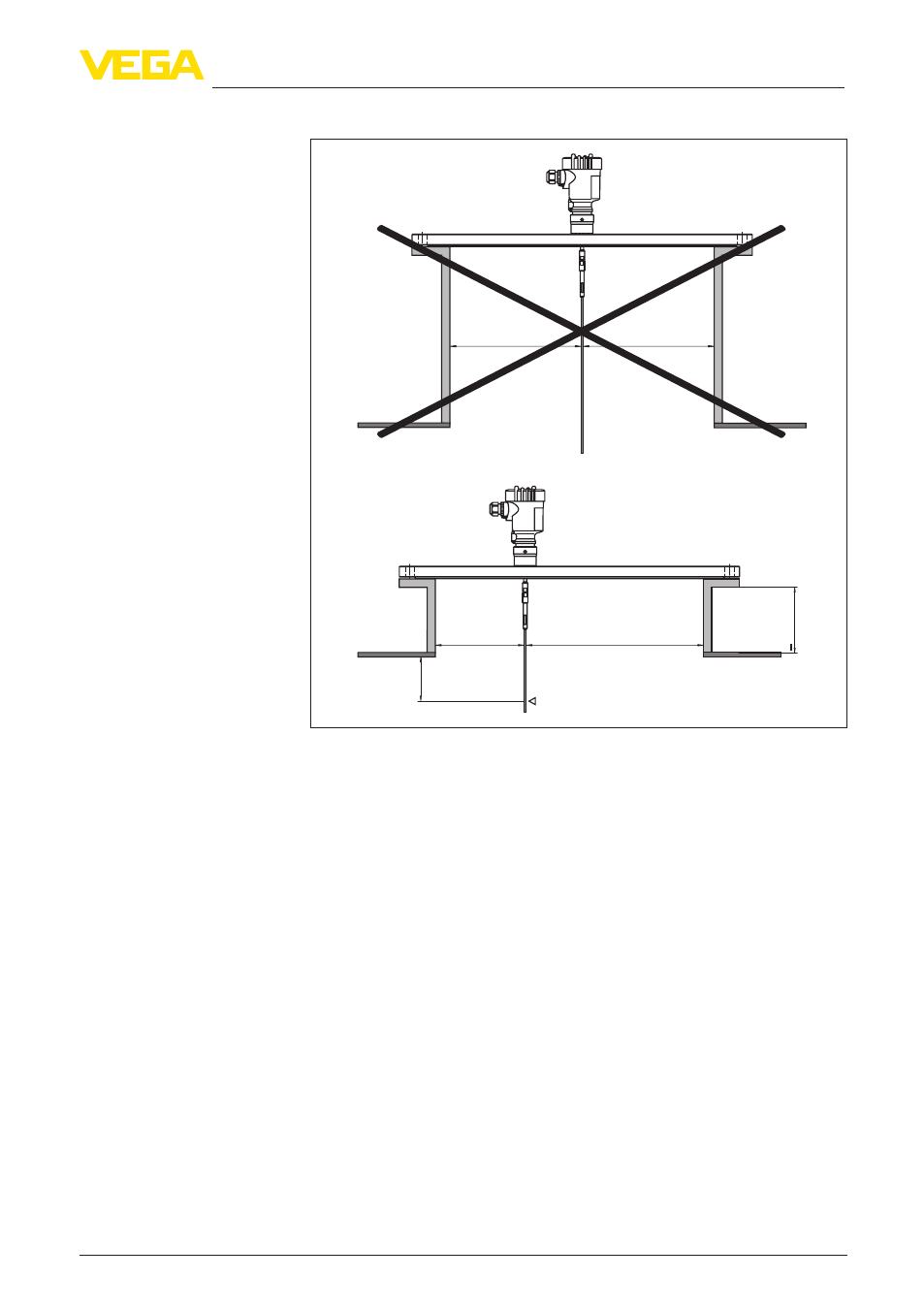

Рис. 19: Монтаж на патрубке бака ø 300 … 600 мм (11.81 … 23.62 in)
x Верхняя мертвая зона (в этой зоне измерение невозможно)
3.2 Расстояние до конструкций в емкости
Для предупреждения нарушений измерения, необходимо
выдержать минимальное расстояние до конструкций в емкости
или до стенки емкости. Во время работы измерительный зонд
не должен касаться конструкций в емкости или стенки емкости.
При необходимости, конец зонда можно закрепить.
