VEGACAP
Описание прибора
1 Описание прибора
1.1 Назначение и устройство
Емкостные компактные сигнализаторы
уровня типа VEGACAP обнаруживают
граничные состояния уровня почти всех
заполняемых материалов, независимо от
того, явпяется ли заполняемый материал
жидким, порошкообразным, гранулирован-
ным или пастообразным.
Это относится также к налипающим за-
полняемым материалам.
VEGACAP может по выбору обнаруживать
заполнение выше или ниже определенного
уровня.
Датчик, электроника формирования сигна-
ла и электропитание образуют в VEGA-
CAP единое целое. Его модульное построе-
ние позволяет приспособиться почти к любо-
му использованию. Кроме стержневого,
тросового, высокотемпературного и плоского
электродов в Вашем распоряжении имеются
3 варианта электроники (бесконтактный
переключатель, релейный или транзистор-
ный выходы NPN/PNP).
VEGACAP 27, 35 и 98 совмещают все эти
положительные свойства с тем, что регу-
лировка по заполняемому материалу боль-
ше не является необходимой.
Это возможно благодаря использованию
электроники CAP E31 R и запатентован-
ному механическому построению электро-
дов.
Использование
Область использования VEGACAP охваты-
вает прежде всего определение max. и min.
уровня в резервуарах. Переключение может
происходить, таким образом, как при
погружении, так и принепогружении
электрода в заполняемый материал.
VEGACAP может монтироваться сбоку,
сверху или снизу.
Частичная изоляция
Электрод изолируется на определенную
длину. Измерение происходит в неизоли-
рованной области.
Полная изоляция
Электрод изолируется по всей длине, у
тросовых электродов может быть изолиро-
ван также груз.

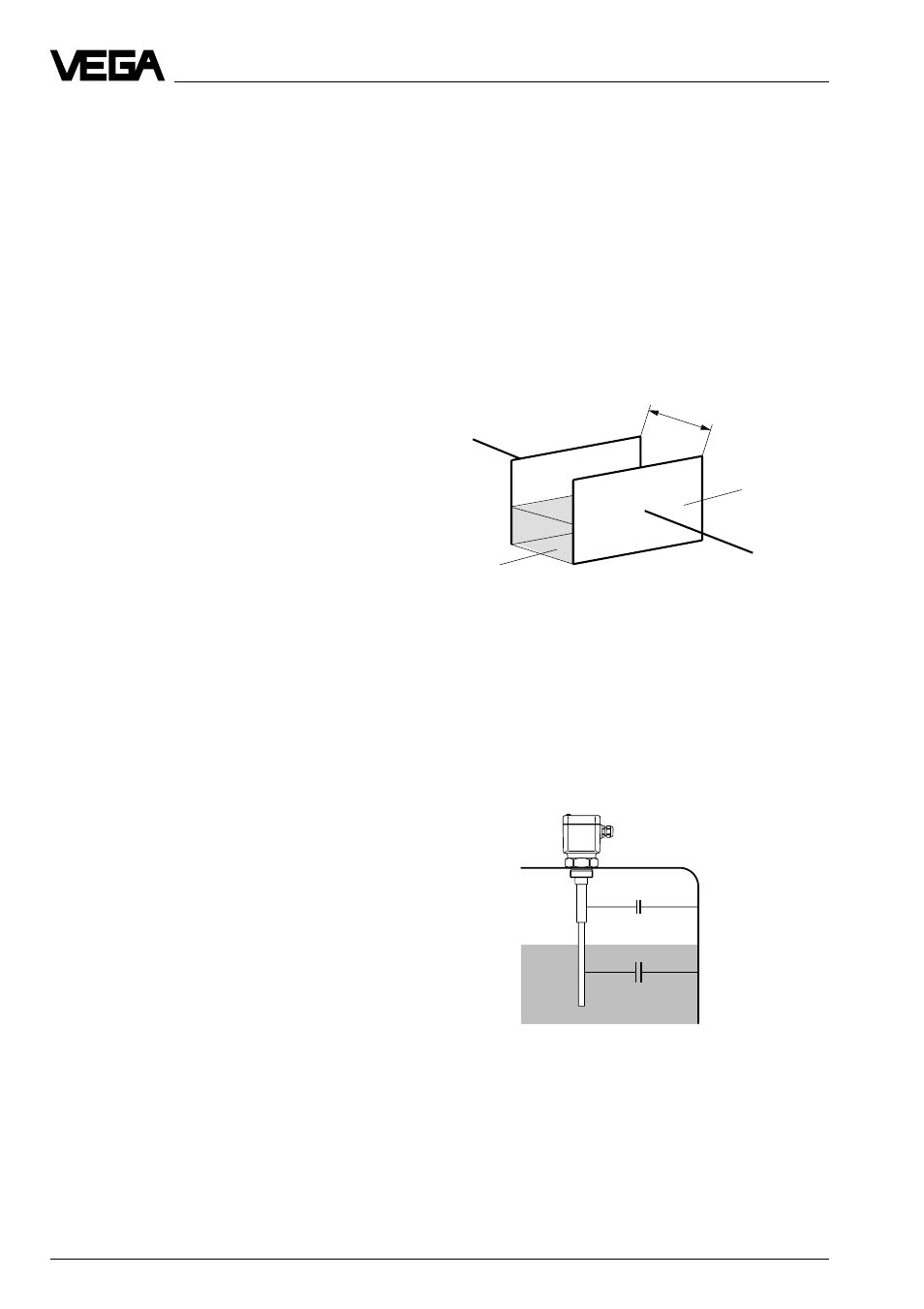

Принцип измерения
Измерительные электроды, заполняемый
материал и стенка резервуара образуют
электрический конденсатор.
На емкость конденсатора влияют в основ-
ном три фактора:
- расстояние между электродными плас-
тинами (а)
- размер электродных пластин (b)
- тип диэлектрика между электродами
(с).
Электроды и стенка резервуара являются
при этом пластинами конденсатора. Заполня-
емый материал является диэлектриком. Из-
за более высокой диэлектрической постоян-
ной заполняемого материала (DK-значение)
по сравнению с воздухом, емкость конденса-
тора увеличивается при погружении
электрода.
Изменение емкости преобразовывается
электроникой в команду переключения.
a
b
c
