VEGACAP
23
-
+
1
2
3
4
5
~
~
-
+
1
2
3
4
5
~
~
-
+

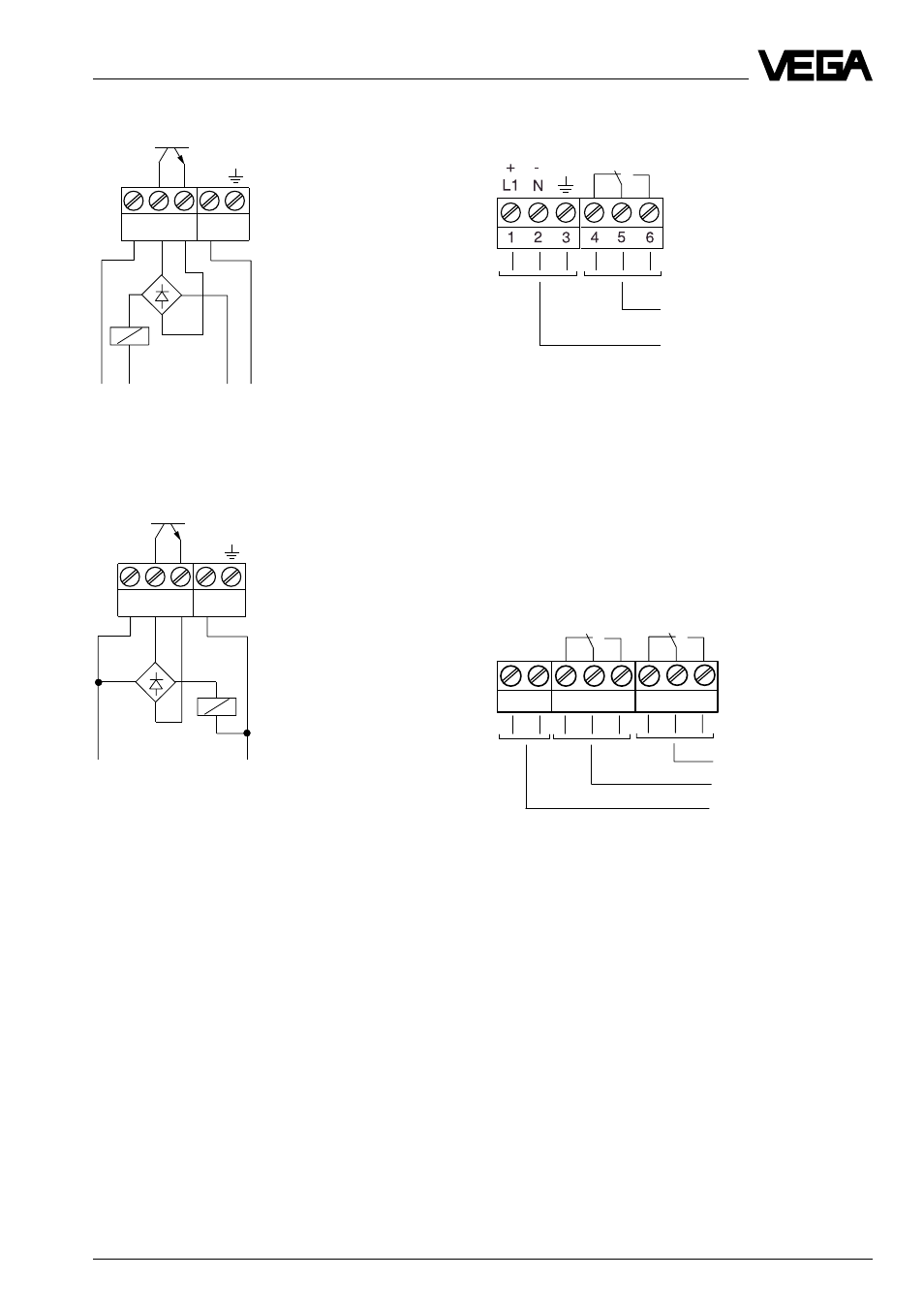

Электрическое подключение
Управление нагрузкой переменного
тока
Транзистор включает гальванически раз-
вязанное переменное напряжение
10 … 42 V AC на нагрузку.
Свободный от потенциала релейный
выход (CAP E30 R)
Релейный выход
Напряжение питания
1
2
3
4
5
6
+
L1
-
N
7
8
Релейный выход
Напряжение
питания
Релейный выход
Транзистор подключает переменное на-
пряжение 10…42 V АС, которое одновре-
менно является питающим напряжением,
к нагрузке.
Указание
Транзисторные выходы большинства
VEGAСАР могут включаться последова-
тельно или параллельно, для того чтобы их
сигналы логически соединить. Соединение
следует осуществлять так, чтобы к
клемме 2 по отношению к клемме 3 всегда
подводилось более высокое напряжение.
Питающее напряжение:
20 … 250 V AC, 50/60 Hz; 20 … 72 V DC
(дополнительную информацию смотри в
технических данных)
Служит для подключения внешних источни-
ков напряжения к реле, контакторам, маг-
нитным вентилям, световым сигнальным
табло, звуковым сигналам и т.д.
Свободный от потенциала релейный
выход (CAP E31 R)
Питающее напряжение:
20 … 250 V AC, 50/60 Hz; 20 … 72 V DC (до-
полнительную информацию смотри в техни-
ческих данных)
В соединении с электроникой CAP E31 R,
измерительные зонды VEGACAP 27, 35 и 98
не нуждаются в регулировке и нейтральны
к налипанию.
С двойным реле (DPDT), т.е. оба реле вы-
полняют одновременно функцию переклю-
чения, например одновременное управле-
ние звуковым сигналом и магнитным венти-
лем.
