Запуск в работу
4 Запуск в работу
4.1 Элементы управления
Электроника CAP E30
Состояние переключателя электроники
может контролироваться при закрытом
корпусе (2) (только пластмассовый кор-
пус) см."4.3 Таблица функций“. Для регули-
ровки VEGACAP, сначала отвинтите от-
верткой 4 винта на верхней стороне при-
бора и снимите крышку.
У электроники CAP E30 можно регулиро-
вать следущее:
- A/B-переключатель
- регулировка точки переключения
- выбор диапазона.
Переключателем A/B-(4) Вы можете изме-
нить положение бесконтактного переключа-
теля (C), реле (R) или транзистора (T). Вы
можете таким образом отрегулировать
желаемый режим работы в соответствии с
"4.3 Таблица функций“.
A - Max. контроль или защита от перелива, B
- min. контроль или защита от работы
насосов “всухую”.

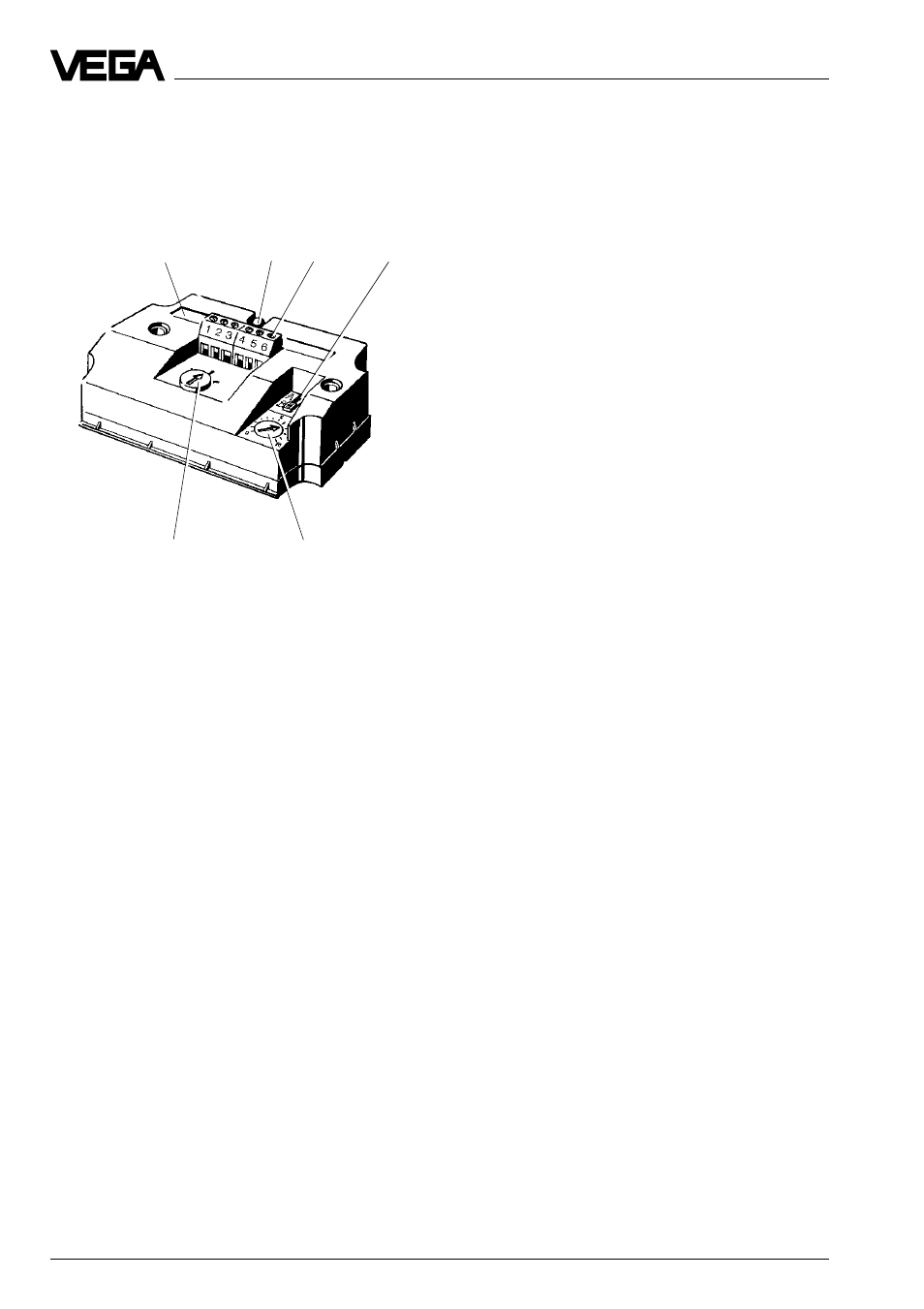

1 - Типовой шильдик (электроника)
2 - Сигнальный индикатор (LED)
3 - Клеммы
4 - Переключатель А/B
5 - Потенциометр
6 - Переключатель диапазона
Рис. 4.1
С помощью потенциометра (5) и переключа-
теля диапазона (6) Вы можете изменять
точку переключения электрода, или чувстви-
тельность электрода приспособить к
электрическим свойствам заполняемого
материала и условиям в резервуаре.
Это необходимо для того, чтобы сигнали-
затор уровня мог также надежно индици-
ровать, например, заполняемый материал
с очень низким или очень высоким DK -
значением (DK = число диэлектрической
постоянной).
При использовании электроники CAP E31 R,
в такой регулировке нет необходимости.
Диапазон ёмкости
(электроника CAP E30 C, R, T)
- диапазон 1 0 … 20 pF
чувствительна
- диапазон 2 0 … 85 pF …
- диапазон 3 0 … 450 pF не чувствительна
Примеры для значений DK:
Воздух= 1, масло= 2, ацетон= 20, вода= 81
и.т.д.
Поверните потенциометр против часовой
стрелки, для того чтобы сделать электрод
более чувствительным.
Указание
При установке крышки корпуса обратите
внимание на то, чтобы смотровое окошко
находилось над контрольной лампой
(LED).
