VEGACAP
6
7
4
3
1M
C
PH
C
M
1 M
Ω
Диагностика

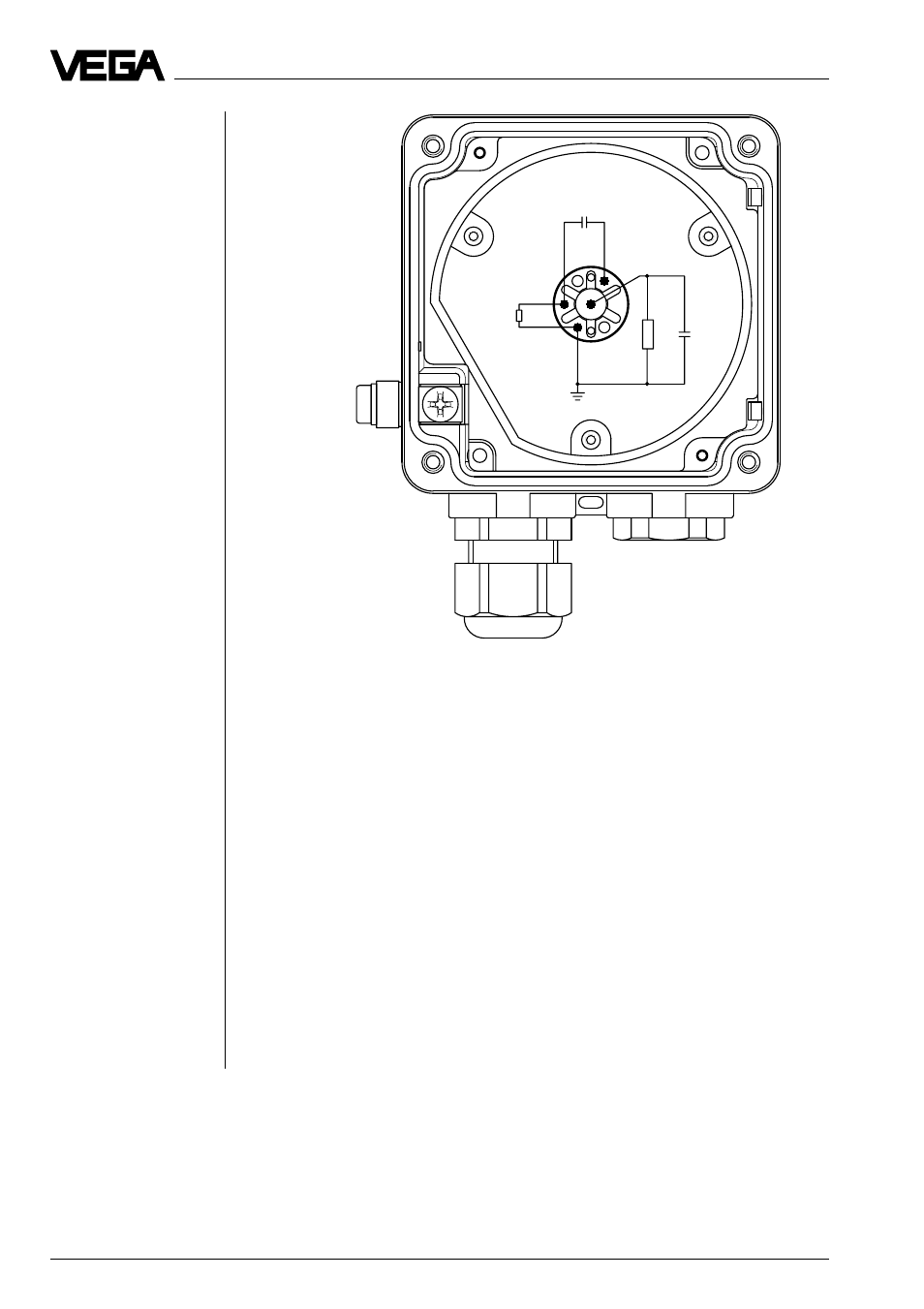

Проверка внутренних соединений:
• Снимите крышку прибора.
• Открутите два винта электроники с помощью крестообразной
отвертки и выньте электронику из корпуса.
• Измерьте с помощью омметра (диапазон MOhm) сопротивление
между следующими контактами:
Контакт 4 со средним штифтом (1)
Сопротивление должно составлять 1 MOhm.
Если сопротивление меньше, это указывает на влажность в корпусе
или дефект в изоляции электроники. Возможной причиной может
быть также не изолированный электрод, который используется в
проводящем заполняемом материале. Если сопротивление больше
или оборвано соединение, то в большинстве случаев причина в неис-
правности контактирования в адаптерной пластине или неверное
сопротивление из-за сильных электростатических пробоев.
В обоих случаях измерительный зонд должен ремонтироваться на
заводе.
C
M
- Конденсатор измерения
C
PH
- Конденсатор переключения
фаз
CAP E31 R
