VEGACAP
Запуск в работу
Вертикально монтируемые
электроды
(с электроникой CAP E30…, рис. 4.1)
(VEGACAP 11, 21, 31, 33, 34, 42, 52, 53, 60,
61)
Режим A
(Определение max. уровня)
• Убедитесь, что тестовый переключа-
тель (снаружи, на корпусе опция) нахо-
дится в положении 0.
• Установите переключатель A/B (4) на
режим A.
• Установите переключатель диапазона (6)
в положение 1.
• Заполните резервуар до желаемой высо-
ты.
• Поверните потенциометр (5) на 10; конт-
рольная лампа (2) потухнет.
• Поворачивайте потенциометр (5) очень
медленно против часовой стрелки, пока
не загорится контрольная лампа. Если
лампа не загорается, установите пере-
ключатель диапазона на следующую
более высокую ступень и повторите
регулировку с потенциометром, пока
контрольная лампа не загорится. Изме-
рительное устройство готово к работе
Режим B
(Определение min.уровня)
• Убедитесь, что тестовый переключатель
(кроме того, что на корпусе опция) нахо-
дится в положении 0.
• Установите переключатель A/B (4) на
режим В.
• Установите переключатель диапазона (6)
в положение 1.
• Понизьте уровень заполнения до жела-
емого min. уровня
• Поверните потенциометр (5) на 0; конт-
рольная лампа (2) потухнет.
• Поворачивайте потенциометр (5) очень
медленно по часовой стрелке, пока не
загорится контрольная лампа. Если
лампа не загорается, установите пере-
ключатель диапазона на следующую
более высокую ступень и повторите
регулировку с потенциометром, пока
контрольная лампа не загорится. Изме-
рительное устройство готово к работе
Не нуждающиеся в регулировке и
нейтральные к налипанию
измерительные зонды
(с электроникой CAP E31 R, рис. 4.2)
В соединении с электроникой CAP E31 R
измерительные зонды VEGACAP 27, 35 и
98 (до max. 3 м), как правило, не нужда-
ются в регулировке (см. исключения на
следующей странице). Резервуар не тре-
буется заполнять для регулировки.
С помощью переключателя A/B (4) Вы мо-
жете выбрать режим VEGACAP - опреде-
ление max. уровня A (защита от перелива)
или min. уровня B (защита от работы
насосов “всухую”).
Эти измерительные зонды имеют активную
длину и экранированный сегмент. С помо-
щью экранированного сегмента компенсиру-
ется большая часть стационарной емкости,
которая создается резервуаром после уста-
новки измерительного зонда.

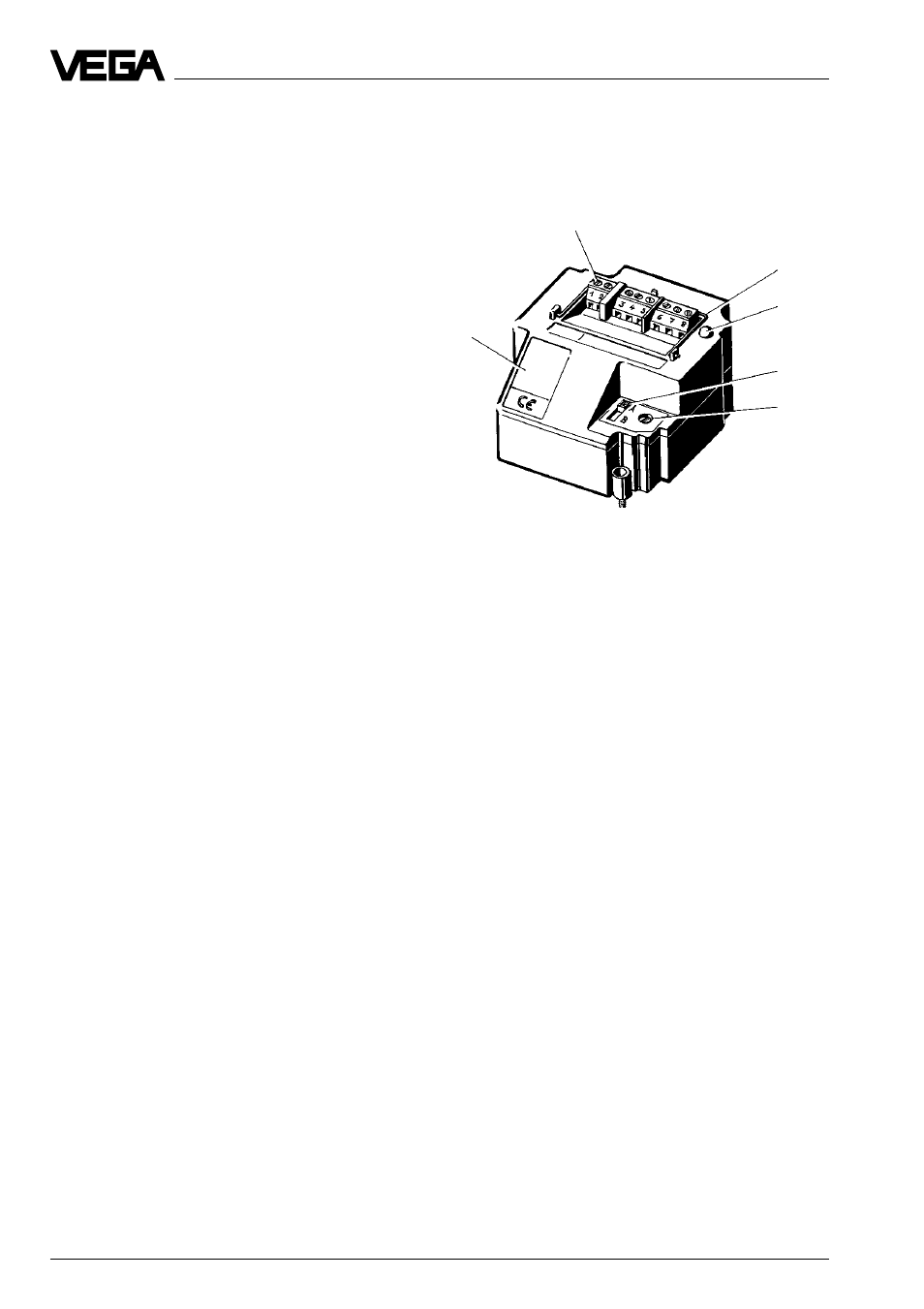

1 - Типовой шильдик (электроника)
2 - Сигнальный индикатор (LED)
3 - Клеммы
4 - Переключатель А/B
5 - Потенциометр
6 - Ручка
1
3
2
4
5
6
Рис. 4.2
