VEGACAP 21
3.2 План подключения
Бесконтактный переключатель
(CAP E30 C)
1 2 3
AC L1 N Заземление
DC + –
или
DC
– +

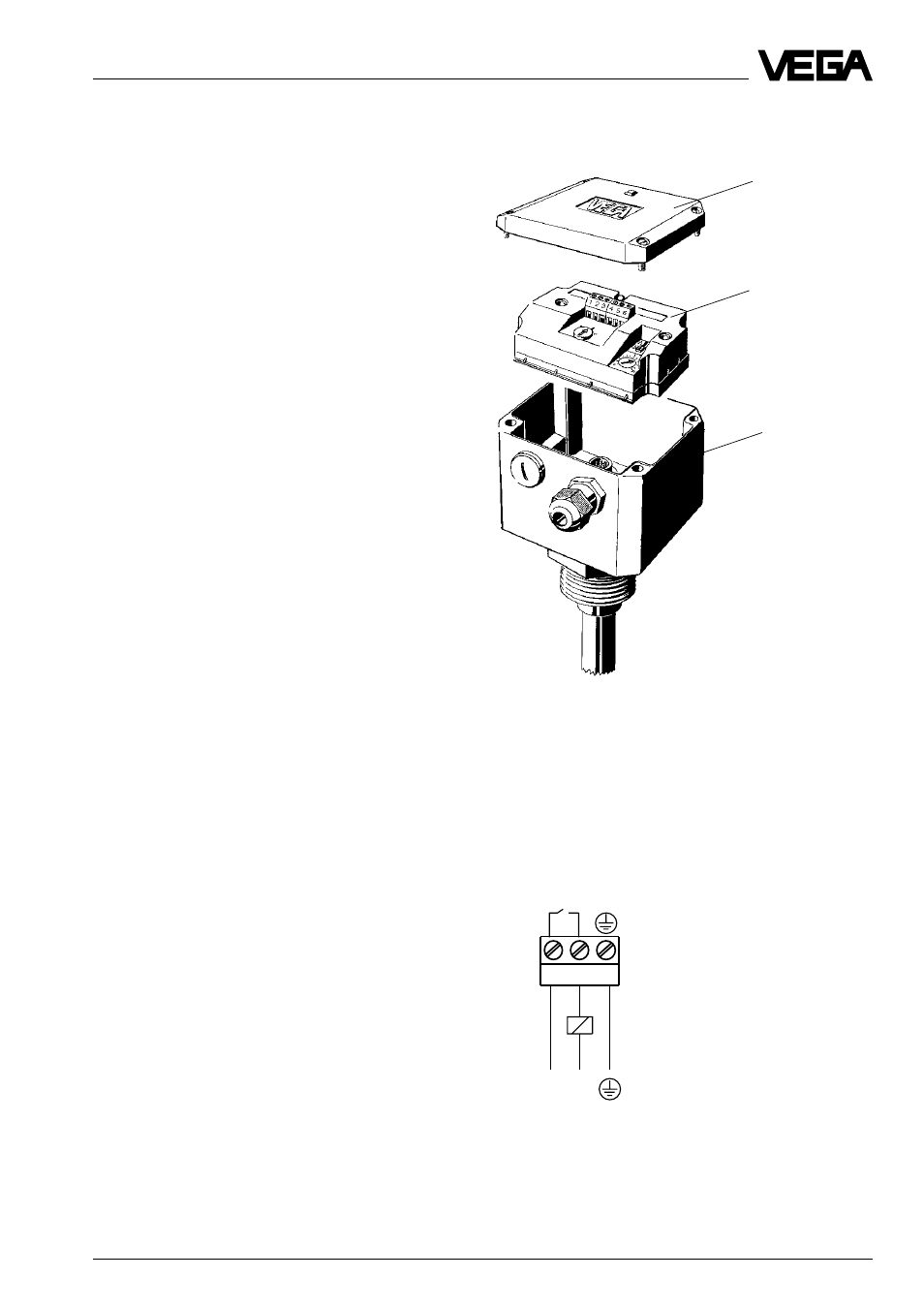

Электрическое подключение
1 крышка корпуса
2 электроника, напр. CAP E30
3 корпус
1
2
3
Напряжение питания: 20 … 250 V AC,
50/60 Hz; 20 … 250 V DC (дальнейшую ин-
формацию смотри в технических данных).
3 Электрическое
подключение
3.1 Указания по подключению
Опасность
Отключите перед подключением питающее
напряжение.
Электрическое подключение должно про-
водиться в зависимости от встроенной
электроники. Подключайте питающее
напряжение согласно следующим схемам
подключения.
Указание
При установке крышки корпуса обратите
внимание на то, чтобы смотровое стекло
находилось над контрольной лампой (LED).
Указание
Если ожидаются очень сильные электромаг-
нитные помехи, то мы рекомендуем Вам
использовать экранированный кабель. Эк-
ран кабеля должен быть заземлен на одной
стороне. Осуществляйте заземление на
стороне датчика (измерительного зонда).
Соединяйте VEGACAP, как правило, с
заземлением резервуара (РА). Используй-
те для этого клемму массы на корпусе
(VEGACAP 27, 35 и 98) или резьбу на одной
из шестигранных крепежных гаек резьбового
щтуцера (винт M4 x 5). У VEGACAP 97 подсо-
единяются к клемме 3. Это соединение
служит дополнительно для подачи потенциа-
ла массы корпуса, а также для отвода элект-
ростатических зарядов.
