VEGACAP

17

2 Монтаж

2.1 Указания по монтажу

Общее

Прибор можно монтировать в любом поло-
жении. Конечно прибор должен быть
смонтирован так, чтобы измерительные
электроды находились на высоте желае-
мой точки переключения. Различные за-
полняемые материалы и требования к изме-
рению требуют различного монтажа. При
этом Вы должны учитывать некоторые
указания.

Длина электрода

Уже при заказе обратите внимание у вер-
тикально монтируемых электродов, чтобы
электрод при желаемой высоте заполне-
ния был покрыт заполняемым материалом.

Обратите внимания, чтобы точка переклю-
чения у вертикально монтируемых, не нуж-
дающихся в регулировке измерительных
зондов (VEGACAP 27, 35, 98) могла варьи-
роваться в диапазоне активной части.

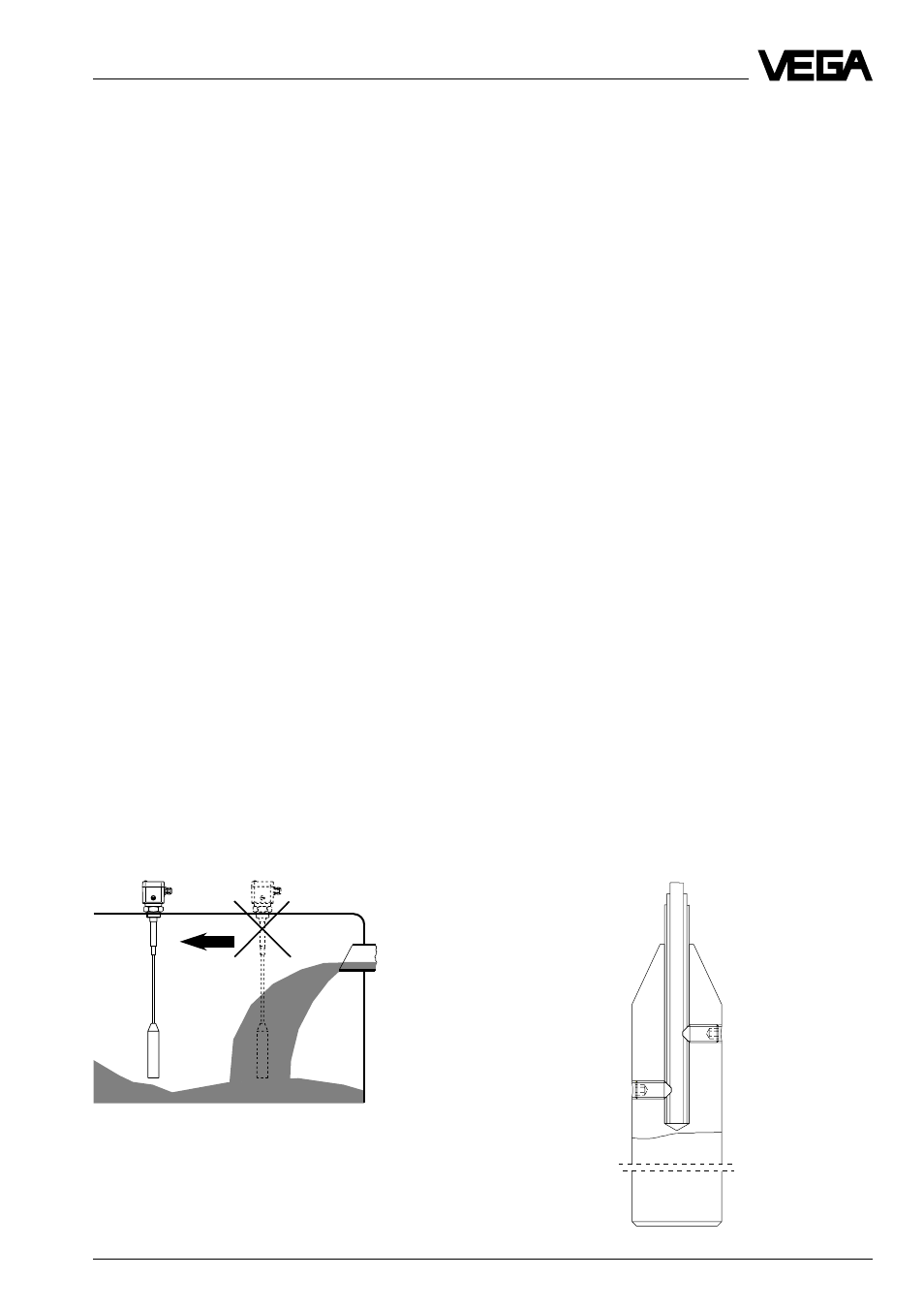

Боковая нагрузка

Следите за тем, чтобы электрод не подвер-
гался сильным боковым нагрузкам. Монти-
руйте VEGACAP в таком месте резервуа-
ра, где не могут появиться мешающие
факторы, такие как мешалка, отверстие
для заполнения и т.д. (см.рис. 2.1).

Плоский измерительный зонд

Монтируйте плоский измерительный зонд
(VEGACAP 82, 92) так, чтобы электрод по
возможности тесно соприкасался со стен-
кой резервуара. Толщина стенки резервуа-
ра не должна составлять более 20 мм.
Снимите фаску внутреннего края отвер-
стия, для того чобы на краю не могли об-
разовываться никакие отложения запол-
няемого материала.

Укорачивание электрода

Стержневые измерительные зонды
Полностью изолированные электроды име-
ют постоянный размер и поэтому не могут
менять свои размеры. Любое изменение
ведет к разрушению прибора.
Все частично изолированные электроды
могут быть укорочены, см. “5.5 Укорачи-
вание измерительного зонда”. Измери-
тельные зонды на заводе установлены на
заданную длину электрода. Если измери-
тельный зонд укорачивается более чем на
30 %, то измерительный зонд надо зано-
во отрегулировать. Пригласите наш сер-
вис.

Тросовые измерительные зонды
Тросовые измерительные зонды VEGACAP
31, 33, 34 и 35 можно укоротить (см. рис.
2.2). См. “5.5 Укорачивание измерительно-
го зонда”.

0

1

0

1

Монтаж

Рис. 2.1

Рис. 2.2

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;;;;;;;;;;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;;;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;

;;;;;;;;;;;
