Примеры подключения – Инструкция по эксплуатации VEGA VEGACAP 82-98
Страница 22
22
VEGACAP
Электрическое подключение
-
1
2
3
4
+
5
При непосредственном управлении реле,
контакторами, магнитными вентилями,
световыми сигнальными табло, звуковыми
сигналами и т.д. нельзя работать без проме-
жуточной нагрузки (включаемой последова-
тельно), так как электронный узел при
прямом подключении к сети будет повреж-
ден. Непригоден для подключения к входам
низкого напряжения PLC. Собственный ток
после отключения нагрузки на короткое
время понижается ниже 1 мА, так что
контактор, ток удержания которого меньше,
чем длительно поступающий собственный
ток электроники, тем не менее, надежно от-
ключается.
Свободный от потенциала транзис-
торный выход (CAP E30 T)
Питающее напряжение 10…55 V DC (до-
полнительную информацию смотри в пос-
ледующих примерах подключения, а так-
же в технических данных).

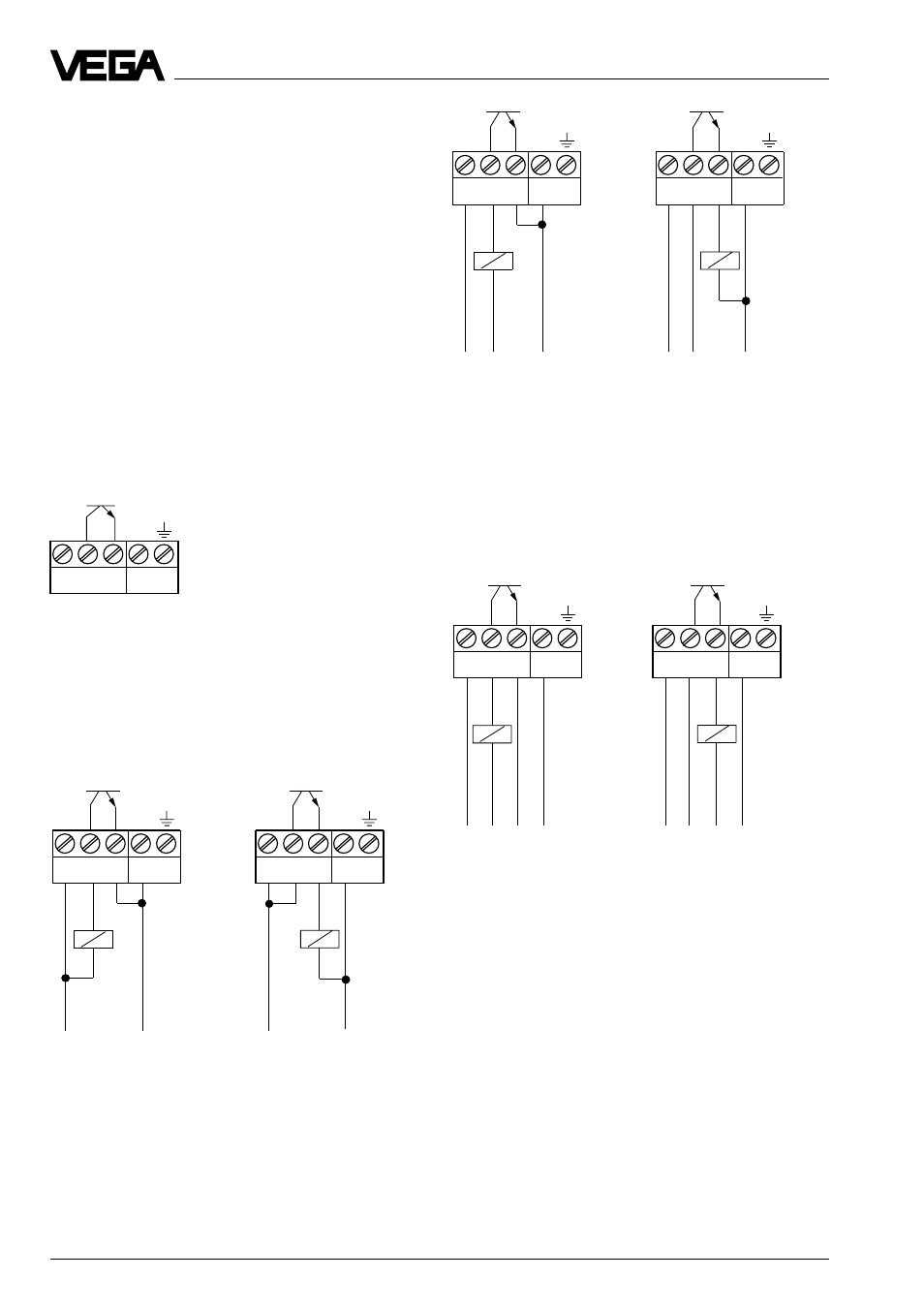

Примеры подключения
Транзистор подключает питающее напря-
жение узла электроники к двоичному
входу PLC или к электрической нагрузке.
Посредством различного подключения
потребителя (нагрузки) можно
использовать проводимость PNP или
NPN.
Транзистор подключает второй источник
напряжения с тем же потенциалом к двоич-
ному входу PLC или к электрической на-
грузке. Посредством различного подклю-
чения потребителя (нагрузки) можно
использовать проводимость PNP или
NPN.
NPN проводимость PNP проводимость
-
+
-
1
2
3
4
5
1
2
3
4
5
+
-
+
-
+
NPN проводимость PNPпроводимость
NPN проводимость PNPпроводимость
-
+
1
2
3
4
5
-
+
1
2
3
4
5
+
+
-
+
-
+
-
+
1
2
3
4
5
-
+
1
2
3
4
5
+
+
-
-
-
+
-
+
Транзистор подключает второй гальвани-
чески развязанный источник напряжения
к двоичному входу PLC или к электричес-
кой нагрузке. Посредством различного
подключения потребителя (нагрузки)
можно использовать проводимость PNP
или NPN.
