VEGACAP 19
Монтаж
Металлический резервуар
Обратите внимание на то, чтобы механи-
ческое крепление измерительного зонда с
резервуаром было электрически проводя-
щим, чтобы гарантировать надежное за-
земление.
Используйте проводящие уплотнения, как
например медь, свинец и другие. Изолиру-
ющие меры, такие как обмотка резьбы
тефлоновой лентой, могут прервать у
металлических резервуаров необходимую
электрическую связь. В этом случае
используйте клемму заземления на корпу-
се, для того чтобы соединить измерительный
зонд со стенкой резервуара.
Непроводящий резервуар
При непроводящих резервуарах, например из
пластмассы, необходимо создать второй
полюс конденсатора, например, с помо-
щью заземленных концентрической трубы
или стержня.
При благоприятных условиях заземления
(например короткие электроды) пассив-
ные заземленные электроды могут не
применяться.
При использовании стандартного измери-
тельного зонда необходимо размещение
пластины для заземления подходящей пло-
щади. Для этого разместите снаружи на
стенке резервуара по возможности широкую
пластину, например, проволочную сетку,
которая ламинируется в стенку резервуара
или металлическую фольгу, которая приклеи-
вается к резервуару. Соедините пластину с
клеммой для заземления на корпусе
прибора (или на шестигранной крепежной
гайке).

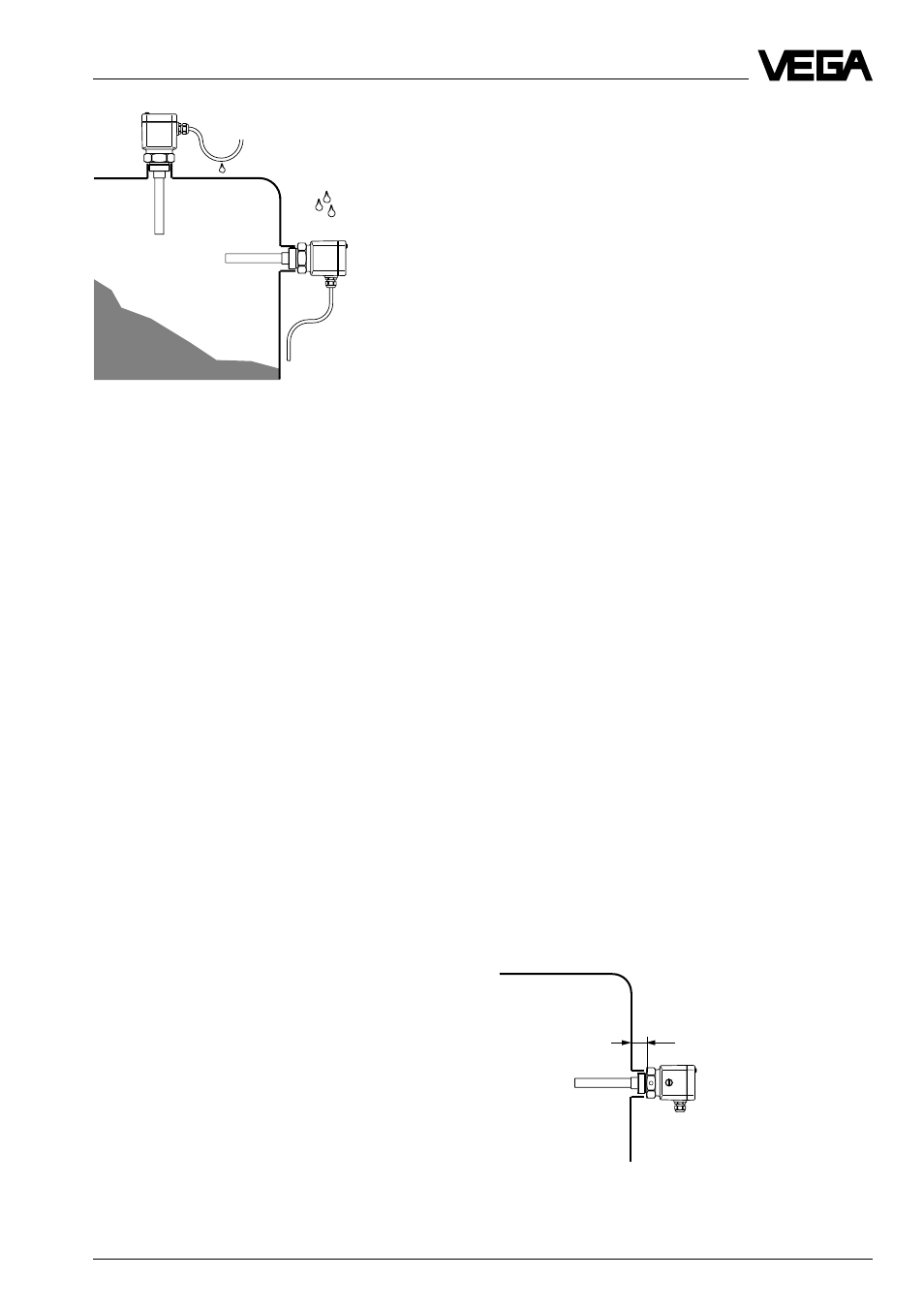

Рис. 2.5
Если у VEGACAP 27 и 35 отсутствует
заземление заполняемого материала, то у
зонда, покрытого проводящим, налипаю-
щим заполняемым материалом до резьбо-
вого штуцера полный сигнал происходит
лишь тогда, когда заполняемый материал
касается резьбового штуцера и таким
образом заземляется. У вертикально мон-
тируемого датчика должно быть заземле-
ние заполняемого материала.
Отверстие заполнения
Устанавливайте электрод так, чтобы он не
попадал непосредственно в сильный запол-
няющий поток. Если такое место установки
необходимо, монтируйте подходящий за-
щитный металлический лист над или перед
электродом, например, L 80 x 8 DIN 1028,
и т.д. (см. рис 2.4).
У образивных сыпучих материалов оправ-
дал себя монтаж по рис. 2.4. В вогнутом
защитном листе образуется нарост сыпу-
чих материалов, который предотвращает
износ защитного листа.
Резьбовой штуцер
Установите стержневой измерительный
зонд (VEGACAP 11, 21, 26, 97) так, чтобы
измерительный электрод по возможности
больше выдавался в резервуар. При мон-
таже в трубе или штуцере может
происходить налипание заполняемого
материала, что влияет на измерение. Это
касается прежде всего вязких и налипающих
заполняемых материалов. (см рис. 2.6).
При более длинном щтуцере выбирайте
измерительный зонд нейтральный к нали-
панию (VEGACAP 26, 27, 35, 97, 98) или
экранированную трубку.
Рис. 2.6
0
1
max. 80 мм
