VEGACAP

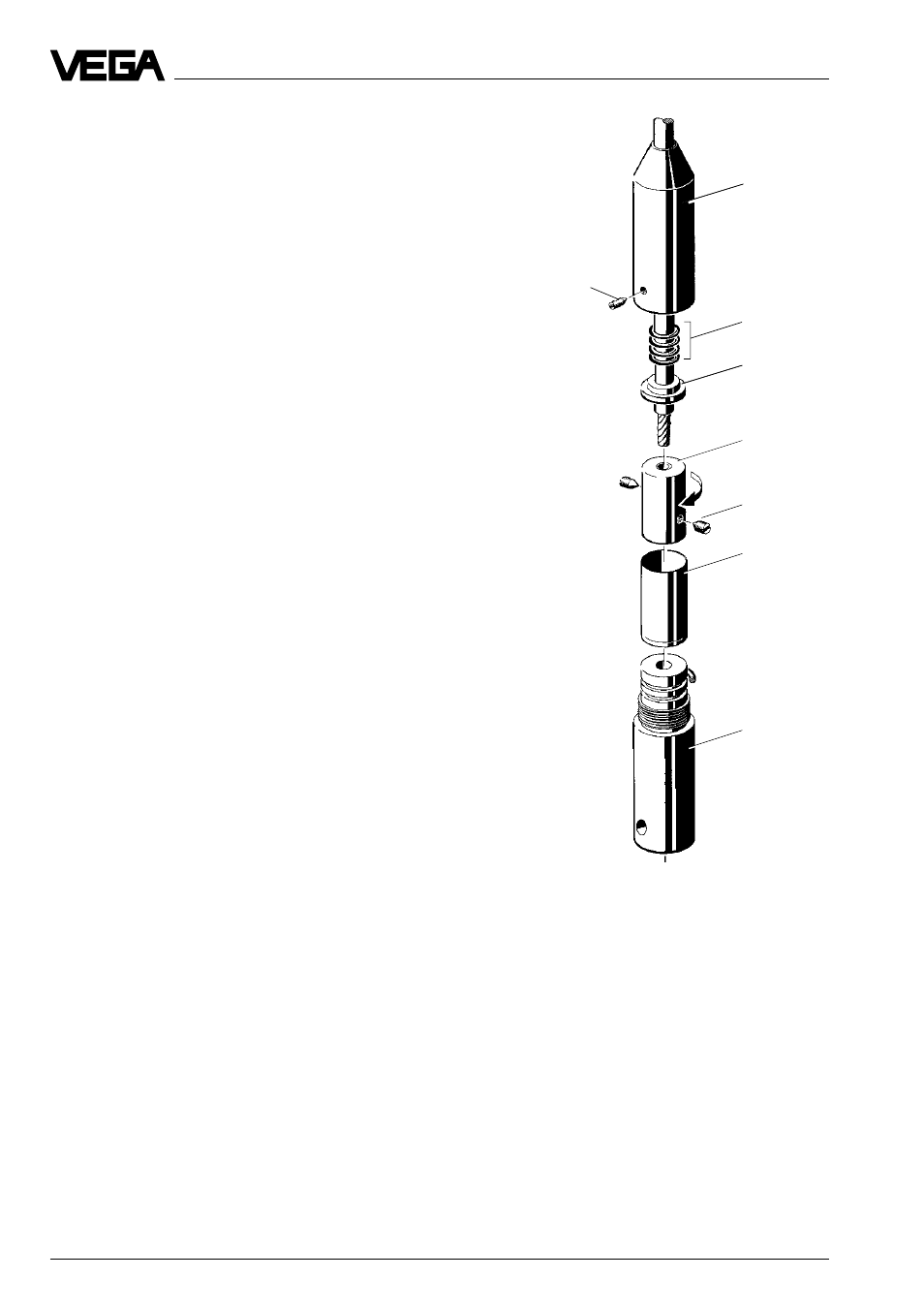

Рис. 5.2
Руководство к укорачиванию VEGACAP
35
VEGACAP 35 при желании можно укоро-
тить. Его не нужно заново корректировать
(см рис. 5.2)
Если измерительные зонды укорачиваются
более, чем на 0,5 m, то должна проводиться
регулировка «пусто» . Руководство к этому
Вы найдете в “4.2 Регулировка точки пере-
ключения/Новая настройка“.
• Открутите внешний резьбовой штифт (8).
• Отвинтите нижнюю часть груза (7).
• Сдвиньте верхнюю часть груза (1),четы-
ре O-кольца (2) и изолирующую втулку
(3) по тросу вверх до запланированного
места отрезания.
• Снимите изолирующую муфту (6) с
клеммной втулки (4).
• Открутите оба резьбовых штифта (5)
на клеммной втулке (4) и вытяните трос.
• Укоротите трос электрода с помощью
пилы по железу или отрезного диска на
желаемую длину.
• Укоротите изоляцию троса острым ножом
на 60 мм.
• Насадите поворотным движением за-
жимную втулку (4) на трос.
Обратите внимание на то, чтобы трос
был заподлицо с нижним краем зажим-
ной втулки (4).
• Закрепите трос обоими резьбовыми
штифтами (5).
Обратите внимание на то, чтобы экран
троса электрода не имел контакта с внут-
ренним стальным тросом.
• Сдвиньте изолирующую муфту (6) на
клеммную втулку (4).
• Сдвиньте верхнюю часть груза (1) опять
на нижнюю часть груза (7) и соедините
обе части вместе.
• Закрепите верхнюю часть груза (1)
внешним резьбовым штифтом (8).
• Осуществите настройку. Руководство к
этому Вы найдете в “4.2 Руководство
точки переключения”.
1
2
3
4
5
6
8
7
1 Верхняя часть груза
2 O-кольца
3 Изолирующая втулка
4 Зажимная втулка
5 Резьбовой щтуцер
6 Изолирующая муфта
7 Нижняя часть груза
8 Резьбовой штифт
