5.6 Устранение неисправностей
Неисправность Меры, устранение неисправностей
Отсутствует или Обратите внимание при Ex-устройствах на то, чтобы Ex-защита не
неполная функция повредилась из-за измерительных приборов.
переключения Проверьте следующие причины неполадок:
- короткое замыкание провода
- датчик подключен не корректно
- провод датчика оборван
- питающее напряжение слишком низкое.
Включите переключатель A/B на электронике. Релейный выход
VEGACAP включается и контрольная лампа (LED) меняет свое
состояние. Если релейный выход не включается, датчик или элек-
троника неисправны.
C
T

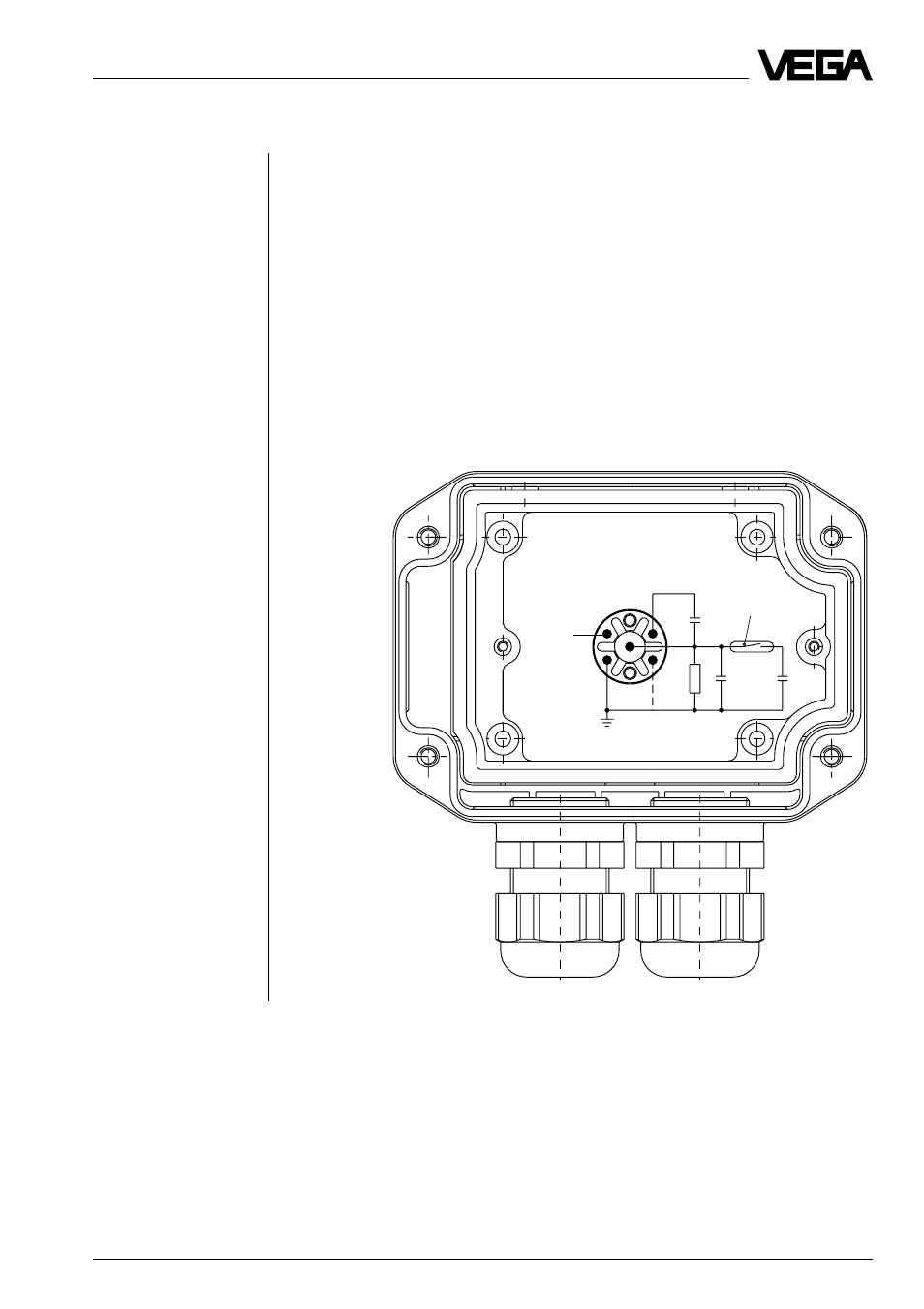

- тестовый конденсатор
C
M
- конденсатор измерения
C
K
- конденсатор компенсационный
Экран
Язычковый
контакт
Диагностика
CAP E30 R
