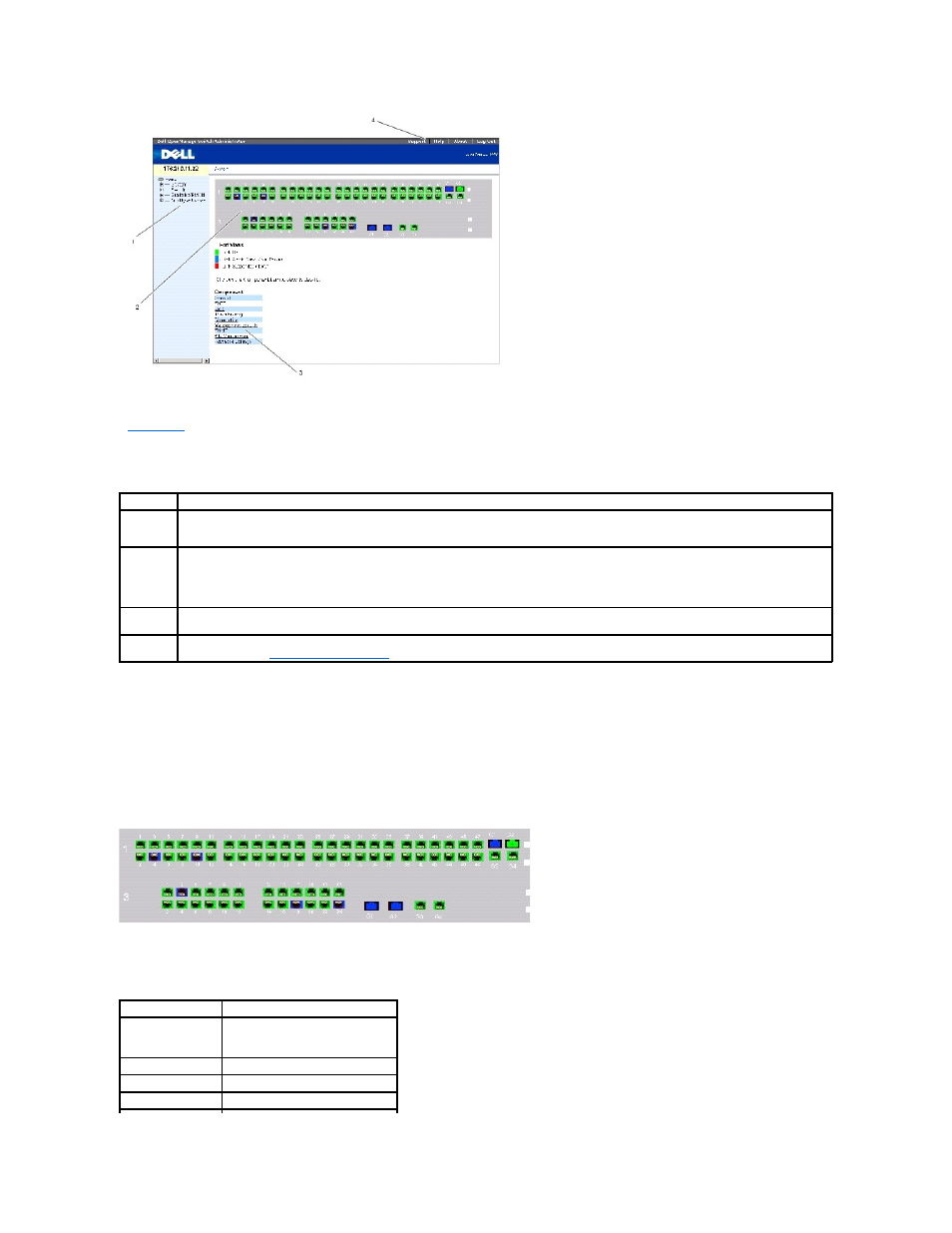

В Taблица 5-1 перечислены компоненты интерфейса с соответствующими номерами.
Таблица 5-1. Компоненты интерфейса
Описание устройства
На домашней странице приводится схематическое изображение передней панели коммутатора .
Рисунок 5-2. Индикаторы портов коммутатора PowerConnect
Цвет порта показывает , активен ли данный порт в настоящий момент. Порты могут быть следующих цветов:
Таблица 5-2. Индикаторы портов и стеков устройства PowerConnect
Компонент Описание
1 Панель дерева содержит список различных парамеров устройства . Ветви дерева можно раскрывать для просмотра всех компонентов
конкретного параметра или сворачивать , скрывая эти компоненты. Поле панели можно расширить, переместив ограничивающую
вертикальную линию вправо , - это позволит увидеть названия компонентов полностью.
2 На панели дерева представлена информация о портах устройства , текущая конфигурация и состояние, табличная информация и
компоненты функции .
В зависимости от выбранного элемента , в нижней части панели дерева отображается прочая информация об устройстве или
диалоговые окна для настройки параметров .
3 В поле components list (список компонентов) приводится список компонентов устройства. Компоненты также можно отобразить, раскрыв
соответствующий параметр в панели tree view (панель дерева).
4 Информационные кнопки обеспечивают доступ к информации о коммутаторе и к технической поддержке Dell. Более подробную
информацию см . в Информационные кнопки .
Компонент Описание
Индикаторы портов
Зеленый Порт включен .
Красный В порте произошла ошибка .
Синий Порт выключен .
