Настройка протокола MSTP
Действие протокола MSTP заключается в привязке сетей VLAN на образы протокола STP. MSTP предлагает другой сценарий распределения нагрузки.
Например , если порт A заблокирован в одном из образов STP, этот же самый порт переводится в состояние передачи Forwarding State на другом
образе STP.
Кроме того , пакеты, назначенные для различных сетей VLAN, передаются по различным каналам в области протокола MSTP (Области MST ). Области
представляют собой один или несколько мостов MSTP, по которым передаются кадры. Чтобы открыть страницу Параметры MSTP , нажмите Switch
(Коммутатор) → Spanning Tree (Протокол STP) → MSTP Settings (Параметры MSTP) в панели дерева.

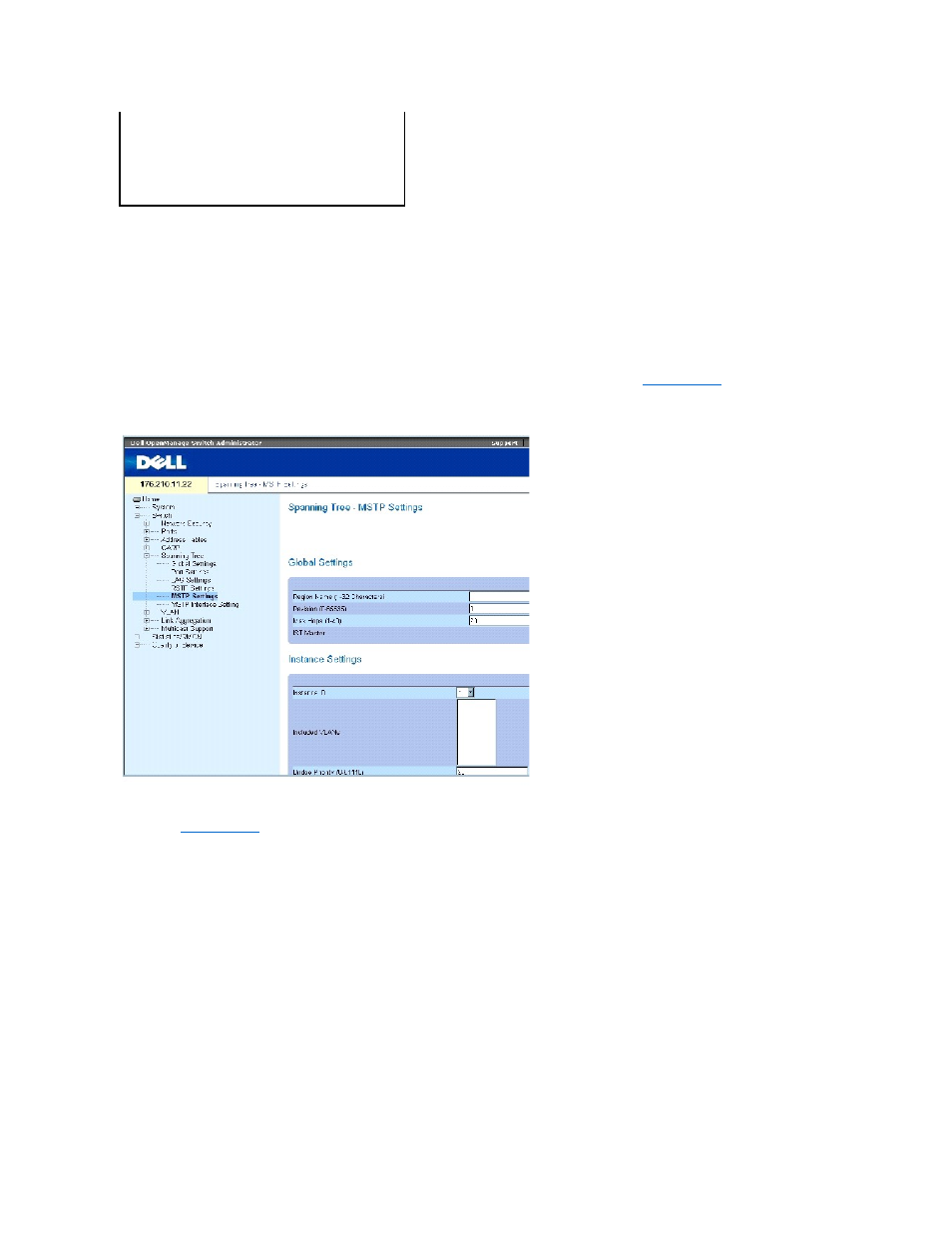

Рисунок 7-26. Параметры MSTP
На странице Параметры MSTP есть следующие поля:
Region Name (1-32 Characters) (Название области, 1-32 символа) - Пользовательское имя области MSTP.
Revision (Ревизия)(0-65535) - Определяет 16-битный номер, который задает текущую ревизию конфигурации MST. Номер ревизии требуется как
параметр конфигурации MST. Возможные значения поля
: от 0 до 65535.
Max Hops (1-40) (Количество повторных приемов)- Определяет общее количество повторных приемов в одной области, после которого данные BPDU
игнорируются
. После того, как данные BPDU начинают игнорироваться, информация порта устаревает. Возможное значение поля: 1-40. Значение по
умолчанию : 20 раз.
IST Master - Идентификатор главного устройства протокола STM. Главное устройство IST является копией корня 0.
Instance ID (Идентификатор экземпляра) - Определяет копию MSTP. Значение находится в диапазоне 1-15.
console(config-if)# spanning-tree link-type shared
console(config-if)# spanning tree mode rstp
