Источники питания – Инструкция по эксплуатации Dell PowerConnect 3424
Страница 21

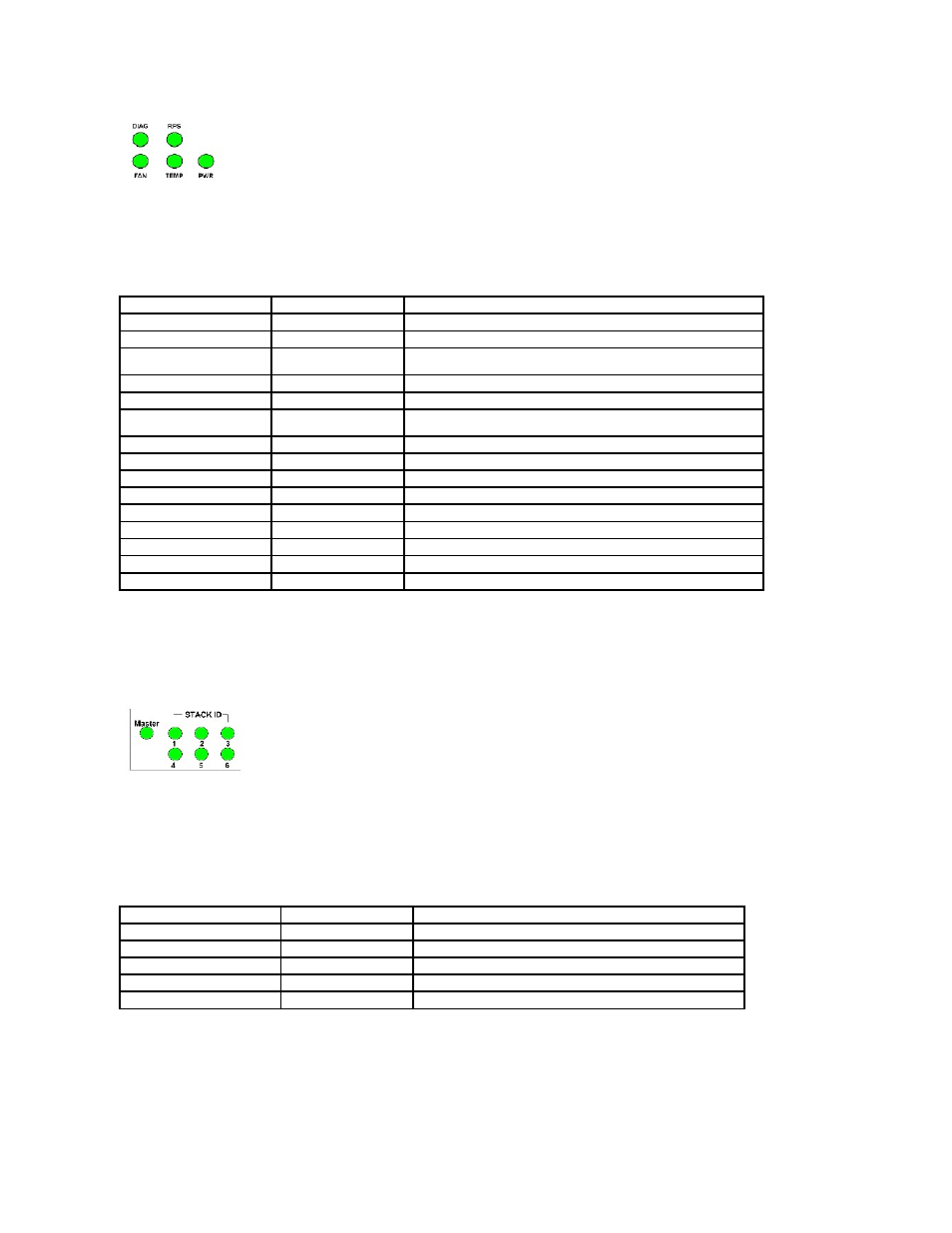

В следующей таблице приведены описания показаний системного индикатора
.
Таблица
2-5. Показания системного индикатора
Стековые индикаторы определяют положение устройства в стеке
. На приведенном ниже рисунке показаны индикаторы на передней панели.
Рисунок
2-10. Стековые индикаторы
Стековые индикаторы пронумерованы от
1 до 6. Каждому компоненту в стеке соответствует свой индикатор, на котором высвечивается его
идентификационный номер
. Если стековый индикатор показывает цифру 1 или 2, это обозначает что устройство является главным стековым или
главным резервным устройством
.
Таблица
2-6. Показания стековых индикаторов
Источники питания
В устройстве имеется встроенный блок питания
(от источника переменного тока) и разъем для подключения коммутаторов PowerConnect 3424/P и
Индикатор
Цвет
Описание
Источник питания
(PWR)
Зеленый
, горит постоянно Коммутатор включен.
Не горит
Коммутатор выключен
.
Резервный блок питания
(RPS)
(модели: 3424 и 3448)
Зеленый
, горит постоянно Резервный блок питания включен.
Красный
, горит постоянно Сбой резервного блока питания.
Не горит
Резервный блок питания не подключен
.
Резервный блок питания
(RPS)
(модели: 3424P и 3448P)
Зеленый
, горит постоянно Резервный блок питания включен.
Не горит
Резервный блок питания не подключен
, или произошел сбой в его работе.
Диагностика
(DIAG)
Зеленый
, мигает
Выполняется тест диагностики системы
.
Зеленый
, горит постоянно Тест диагностики системы выполнен успешно.
Красный
, горит постоянно Произошел сбой при тесте диагностики системы.
Не горит
Система нормально работает
.
Температура
(TEMP)
Красный
, горит постоянно Температура в устройстве вне допустимого диапазона.
Не горит
Устройство работает в допустимом температурном диапазоне
.
Вентилятор
(FAN)
Зеленый
, горит постоянно Все вентиляторы устройства работают в нормальном режиме.
Красный
, горит постоянно Один или несколько вентиляторов устройства не работает.
Индикатор
Цвет
Описание
Все стековые индикаторы
Не горит
Коммутатор работает в автономном режиме
.
Стековый индикатор
1-6 (S1-S6) Зеленый, горит постоянно Устройство является компонентом стека с порядковым номером N.
Не горит
Устройство не является компонентом стека с порядковым номером
N.
Индикатор
Stacking Master
Зеленый
, горит постоянно Устройство является главным стековым устройством
Не горит
Устройство не является главным стековым устройством
.
