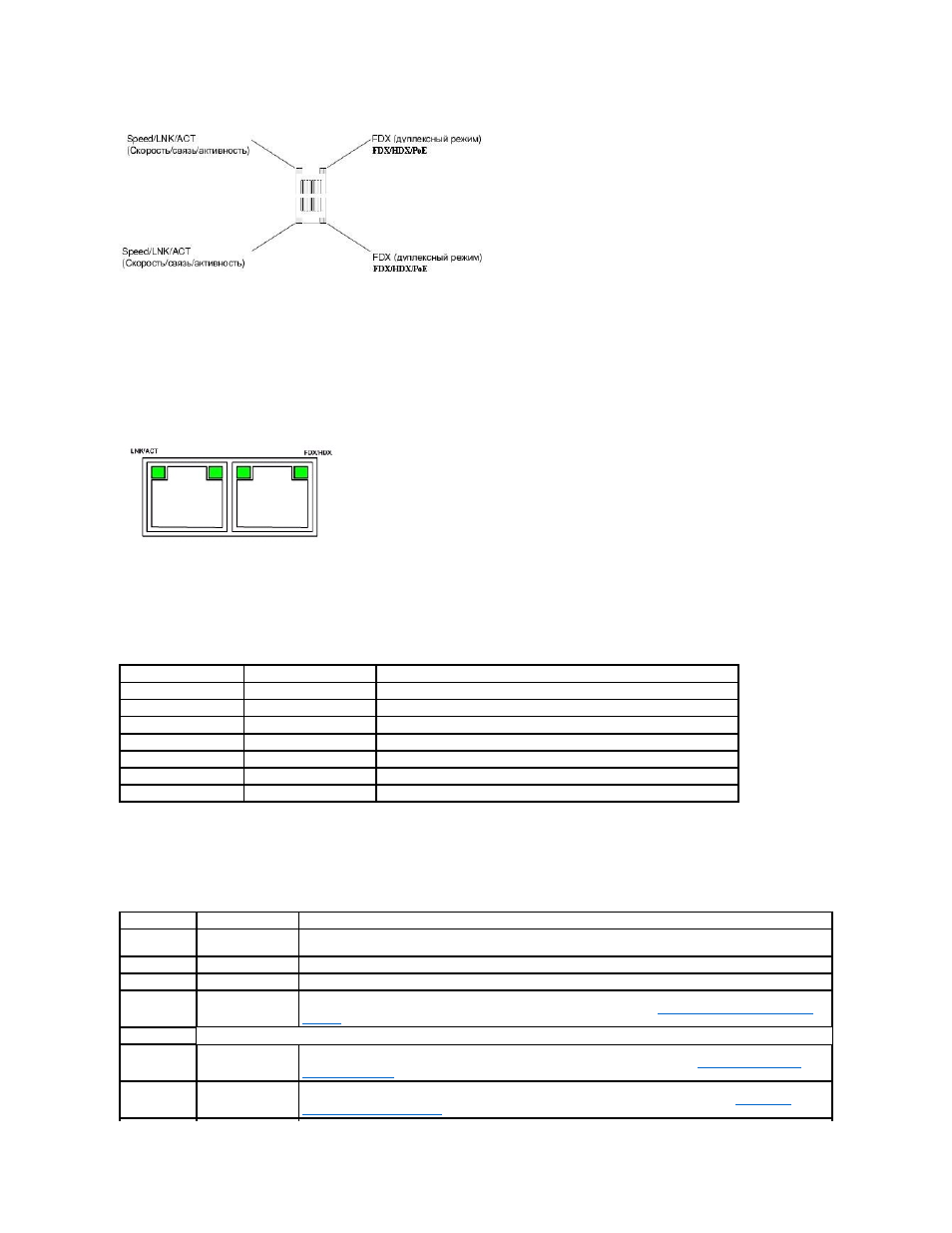

Порт RJ-45 100 Base-T на коммутаторах PowerConnect 3424 /P и PowerConnect 3448/P имеет два индикатора с обозначением LNK/ACT.
На следующем рисунке показаны индикаторы 100 Base-T.
Рисунок 2-7. Индикатор RJ-45 1000 BaseT
Описание показаний индикатора RJ-45 в коммутаторах PowerConnect 3424 и PowerConnect 3448 приведено в следующей таблице:
Таблица 2-1. Показания индикатора RJ-45 100BaseT в коммутаторах PowerConnect 3424 и PowerConnect 3448
Описание показаний индикатора RJ-45 в коммутаторах PowerConnect 3424P и PowerConnect 3448P приведено в следующей таблице:
Таблица 2-2. Показания индикатора RJ-45 100BaseT в коммутаторах PowerConnect 3424P и PowerConnect 3448P
Индикатор Цвет Описание
Link/Activity/Speed Зеленый , горит постоянно Порт работает со скоростью 100 Мбит/с.
Зеленый , мигает Порт передает или принимает данные на скорости 100 Мбит/с.
Желтый , горит постоянно Порт работает со скоростью 10 Мбит/с.
Желтый , мигает Порт передает или принимает данные на скорости 10 Мбит/с.
Не горит Порт в данный момент не работает .
FDX (дуплексный режим) Зеленый, горит постоянно Порт в данный момент осуществляет передачу в дуплексном режиме.
Не горит Порт в данный момент осуществляет передачу в полудуплексном режиме .
Индикатор Цвет Описание
Speed/Link/Act Зеленый, горит
постоянно
Порт подключен на скорости 100 Мбит/с.
Зеленый , мигает Порты подключены на скорости 100 Мбит/с.
Не горит Порт подключен на скорости 10 Мбит/с или не подсоединен.
PoE Зеленый , горит
постоянно
Обнаружено устройство , работающее от блока питания, работа с нормальной нагрузкой. Более подробную
информацию об устройствах , работающих от блока питания, см. в разделе Управление питанием через сеть
Ethernet .
Оранжевый , горит
постоянно
Перегрузка или замыкание в устройстве , работающего от блока питания. Дополнительную информацию о
блоке питания с поддержкой технологии питания через сеть Ethernet см. в разделе Управление питанием
через сеть Ethernet .
Оранжевый , мигает Потребление питания в устройстве, работающего от блока питания, превышает допустимую норму.
Дополнительную информацию о нормах потребления питания в сети Ethernet см. в разделе Управление
питанием через сеть Ethernet .
