Установка устройства на стене
1. Расположите поставляемый настенный монтажный кронштейн на одной стороне устройства так , чтобы монтажные отверстия на устройстве
совпадали с монтажными отверстиями на кронштейне . На следующем рисунке показано, где монтировать кронштейны.

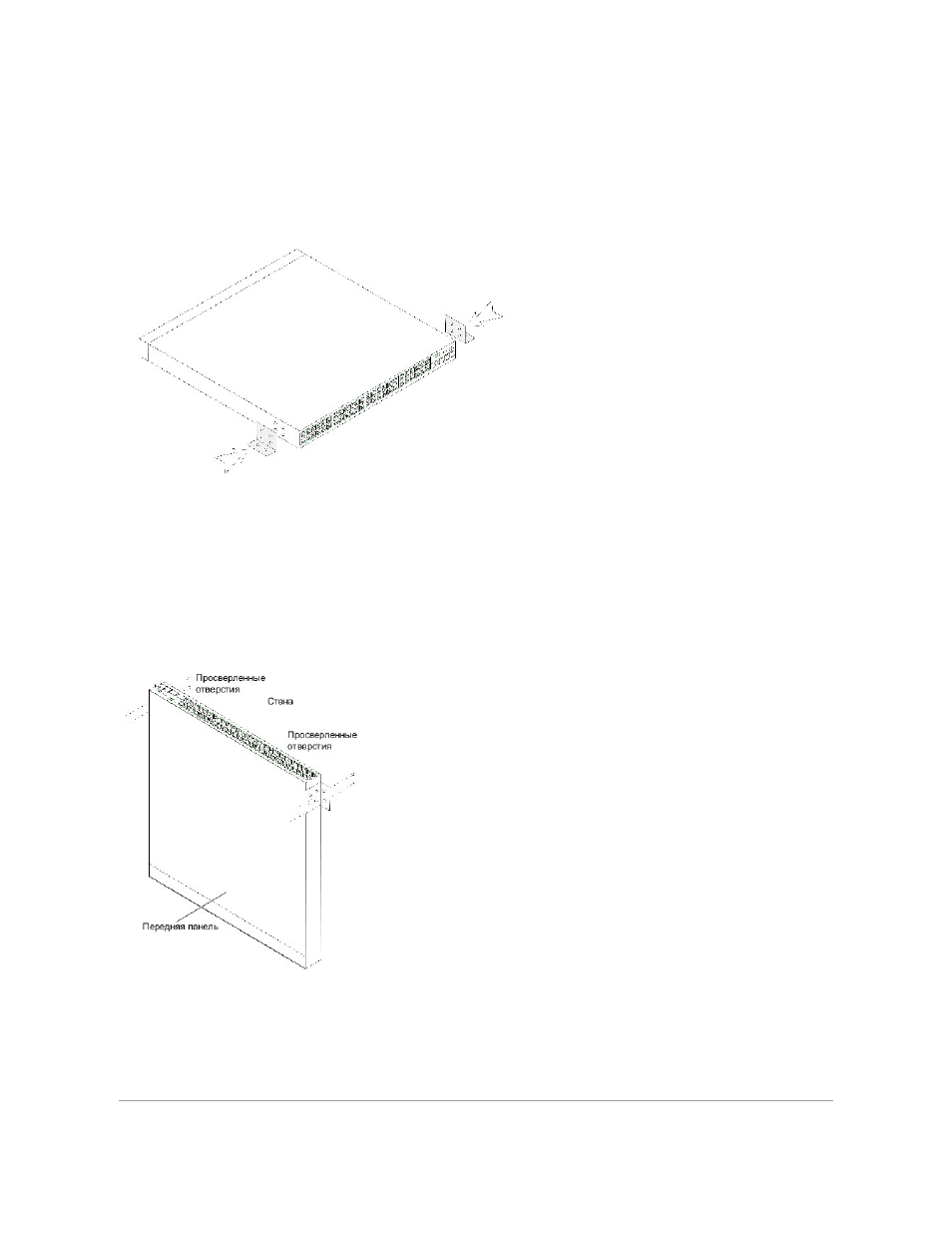

Рисунок 3-2. Установка кронштейнов при монтаже не стене
2. Вставьте прилагаемые винты в монтажные отверстия в стойке и закрепите их отверткой .
3. Повторите действия для настенного кронштейна с другой стороны устройства .
4. Приложите устройство к тому месту на стене , где это устройство будет установлено.
5. Отметьте на стене расположение крепежных винтов .
6. Просверлите отверстия в отмеченных местах и вставьте в них стопорные втулки (не поставляются).
7. Закрепите устройство на стене с помощью винтов (не поставляются). Убедитесь, что вентиляционные отверстия не закрыты.
Рисунок 3-3. Монтаж устройства на стене
Подключение к терминалу
1. Подсоедините перекрестный кабель RS-232 к терминалу ASCII или разъему последовательного порта программного обеспечения эмуляции
терминала на настольной системе .
2. Присоедините розетку DB-9 на другом конце кабеля к разъему последовательного порта устройства.
