Инструкция по эксплуатации Dell PowerConnect 3424
Страница 184
:

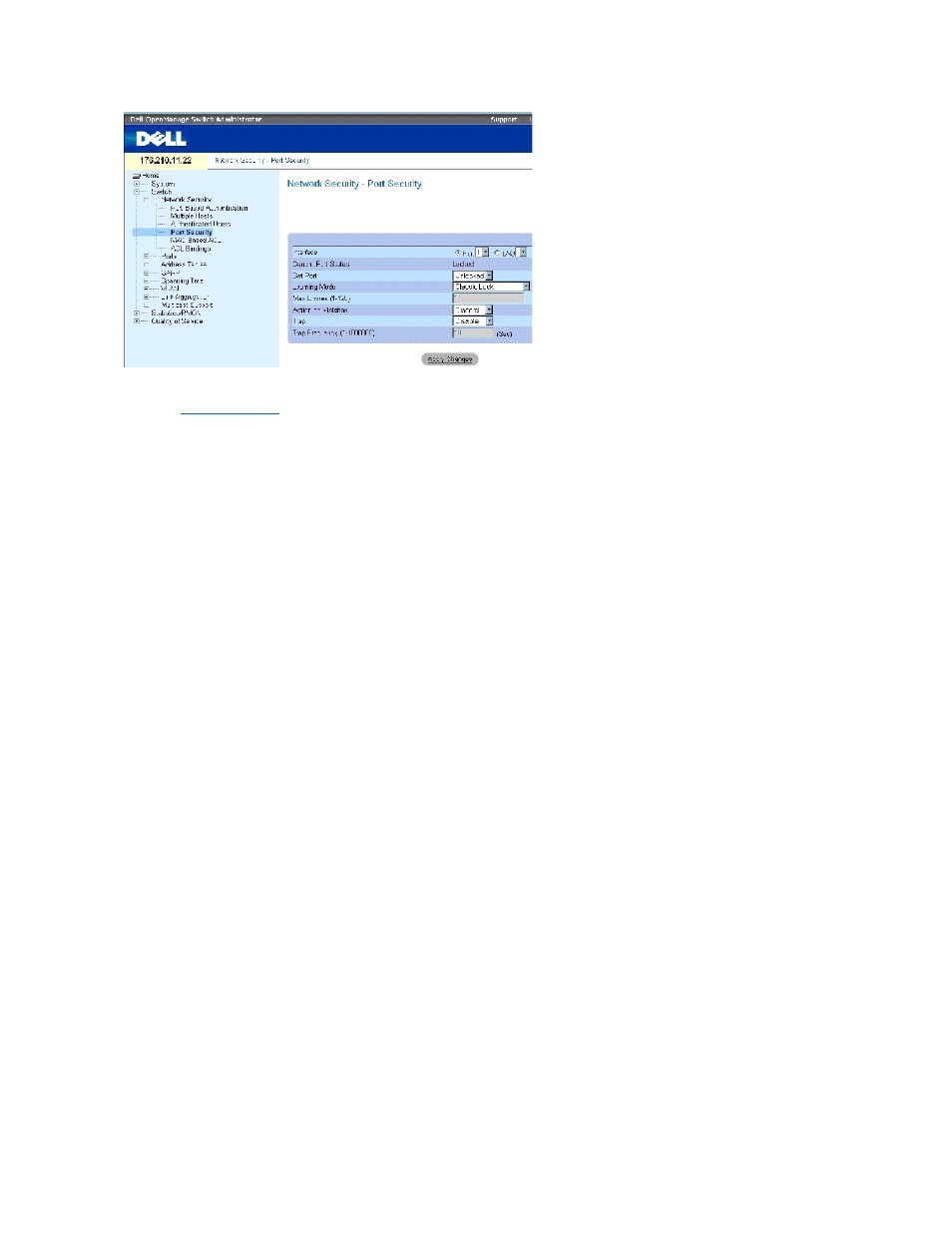

Interface - Выбранный тип интерфейса, на котором включен заблокированный порт.
Port (Порт) - Указывает, что выбранный тип интерфейса - порт.
LAG - Указывает, что выбранный тип интерфейса - LAG.
Current Port Status - Текущее состояние конфигурации порта.
Set Port - Указывает, заблокирован порт или нет. Возможные значения поля:
Unlocked (Незаблокирован) - Снимает блокировку порта. Это значение по умолчанию.
Locked (Заблокирован) - Блокирует порт.
Learning Mode - Определяет тип заблокированного порта. Поле Learning Mode включается, если выбрано состояние Locked в поле Set Port . Возможны
следующие значения поля
:
Classic Lock (Классическая блокировка)- Блокирует порт с использованием классического механизма. Порт блокируется моментально, вне
зависимости от количества адресов в памяти
.
Limited Dynamic Lock (Ограниченная динамическая блокировка) - Блокирует порты, удаляя имеющиеся динамические MAC-адреса,
ассоциированные с портом
. Порт распознает максимально допустимое количество адресов. Включена функция повторного распознавания MAC-
адресов
, а также учет их срока действия.
Max Entries (Максимальное количество записей) - Задает количество MAC-адресов, которые будут распознаны для порта. Поле Max Entries
(Максимальное количество записей) включается, только если выбран вариант Locked в поле Set Port . Кроме того, выбран режим Limited Dynamic Lock
(Ограниченная динамическая блокировка). Значение по умолчанию - 1.
Action on Violation (Действие при нарушении) - Указывает действие, которое выполняется по отношению к пакетам, поступающим на заблокированный
порт
. Возможные значения поля:
Forward - Пересылает пакеты из неизвестного источника, но MAC-адрес при этом не опознается.
