Индикаторы порта Gigabit
В следующей таблице описаны индикаторы стекового порта Gigabit:
Таблица 2-3. Показания индикатора RJ-45 100BaseT в коммутаторах PowerConnect 3424 и PowerConnect 3448
Индикаторы SFP
Каждый из SFP-портов имеет индикатор с обозначением LNK/ACT. В коммутаторах PowerConnect 3424/P и PowerConnect 3448/P индикаторы имеют
круглую форму и находятся между портами . На следующих рисунках показаны индикаторы для каждого устройства.

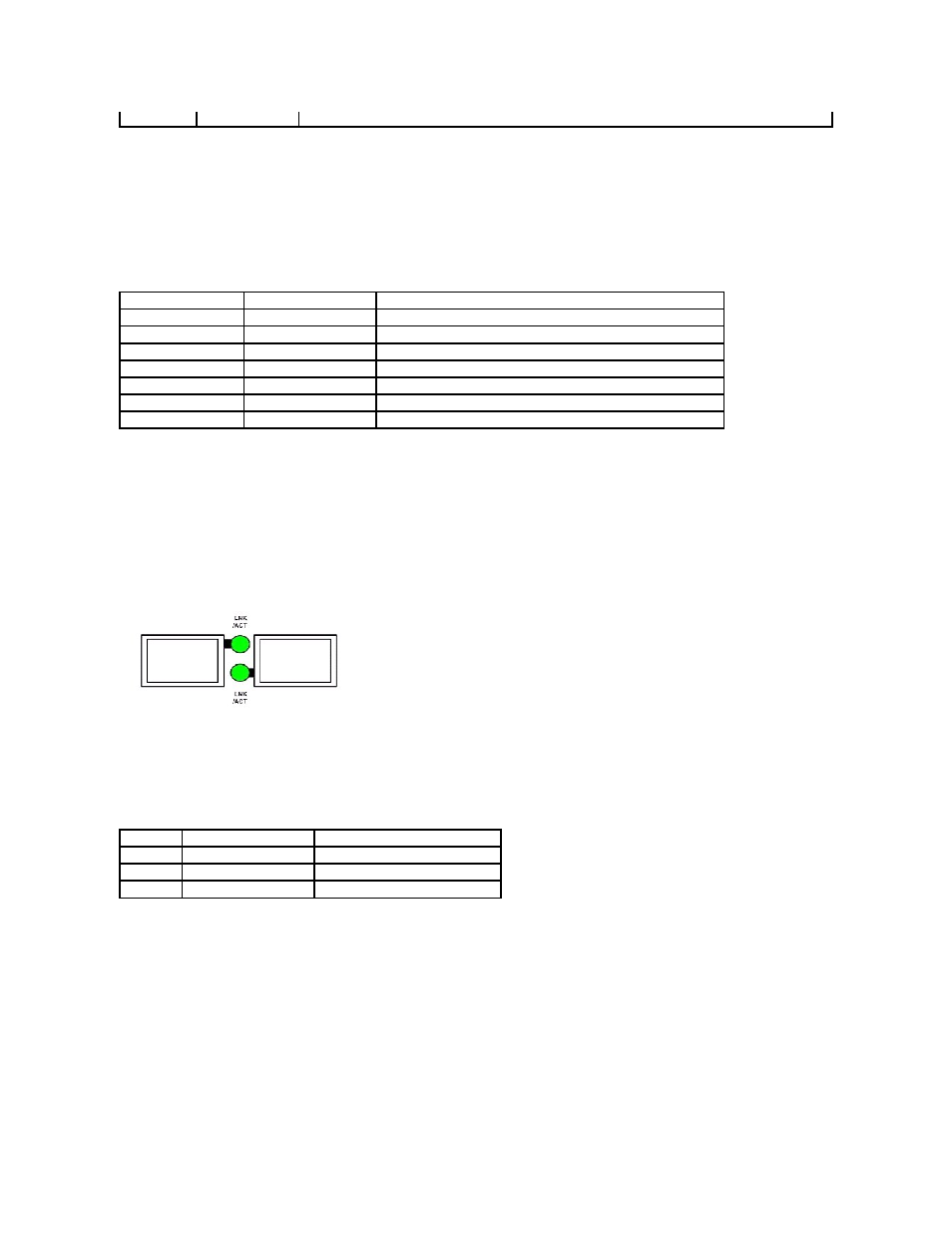

Рисунок 2-8. Индикаторы порта SPF
Показания индикатора порта SFP описаны в следующей таблице:
Таблица 2-4. Показания индикатора порта SFP
Системные индикаторы
Системные индикаторы коммутаторов PowerConnect 3424 /P и PowerConnect 3448/P предоставляют информацию о состоянии источников питания,
вентиляторов , теплового режима и системы диагностики. На следующем рисунке показаны системные индикаторы.
Рисунок 2-9. Системные индикаторы
Не горит Устройство , работающего от блока питания, не обнаружено.
Индикатор Цвет Описание
Link/Activity/Speed Зеленый , горит постоянно Порт работает со скоростью 1000 Мбит/с.
Зеленый , мигает Порт передает или принимает данные на скорости 1000 Мбит/с.
Желтый , горит постоянно Порт работает со скоростью от 10 до 100 Мбит/с.
Желтый , мигает Порт передает или принимает данные на скорости 10 или 100 Мбит /с.
Не горит Порт в данный момент не работает .
FDX (дуплексный режим) Зеленый, горит постоянно Порт в данный момент осуществляет передачу в дуплексном режиме.
Не горит Порт функционирует в полудуплексном режиме .
Индикатор Цвет Описание
Link/Activity Зеленый, горит постоянно Соединение установлено.
Зеленый , мигает Порт передает или получает данные .
Не горит Порт в данный момент не подключен .
