Подключение устройства к питанию
Присоедините кабель питания к разъему переменного тока на блоке питания .

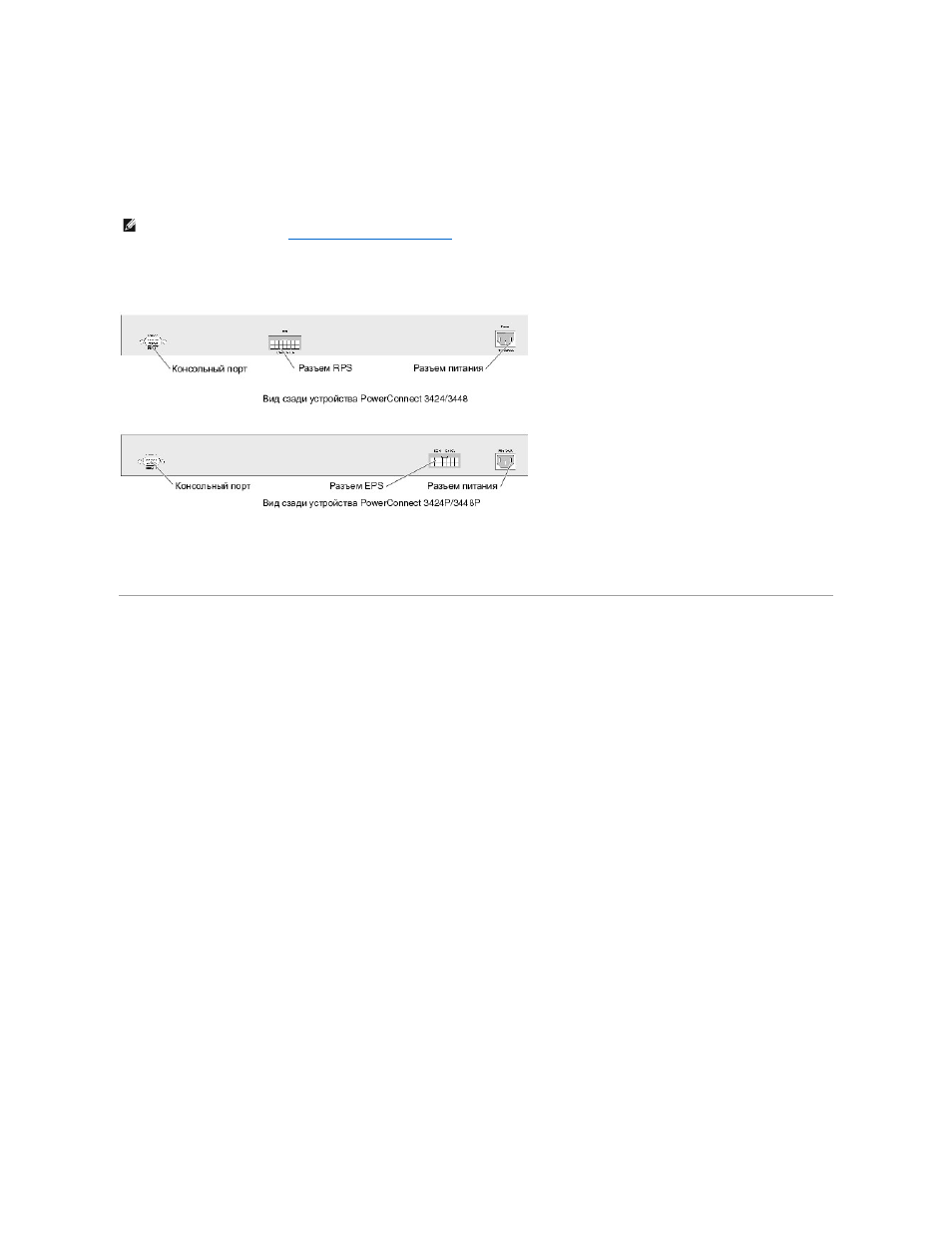

Рисунок 3-4. Разъем питания на задней панели
После подключения устройства к источнику питания , необходимо проверить, правильно ли подключено и работает устройство, для чего следует
проверить состояние индикаторов на передней панели .
Установка стека
Обзор
Каждое устройство может работать в качестве автономного устройства или может быть включено в стек . Стек поддерживает наличие до шести
устройств и до 192 портов.
Все стеки должны иметь главное устройство , могут иметь главное резервное устройство, а все прочие устройства должны быть подключены к стеку в
качестве компонентов .
Стековые коммутаторы PowerConnect серии 3400
В составе всех стеков PowerConnect серии 3400 имеется главное устройство, может присутствовать главное резервное устройство, а все прочие
устройства считаются компонентами стека .
В стековых коммутаторах PowerConnect серии 3400 для осуществления стекирования используются порты RJ-45 Gigabit Ethernet (G3 и G4). Это
обеспечивает возможность стекирования без дополнительных стыковочных принадлежностей . Чтобы объединить устройства в единый стек,
подключите стандартный кабель категории 5 в порт G3 верхнего устройства и в порт G4 находящегося ниже устройства (того, которое находится
непосредственно под верхним устройством стека ). Повторите эту процедуру, пока все компоненты не будут соединены друг с другом. Соедините порт
G3 самого нижнего устройства с портом G4 самого верхнего устройства в стеке.
Рисунок 3-5. Схема стекового кабеля
ПРИМЕЧАНИЕ . Пока не подсоединяйте кабель питания к заземленной электророзетке . Подключите устройство к источнику питания как
подробно описанно в разделе Запуск и конфигурация устройства .
