Описание аппаратного обеспечения
Системы Dell™ PowerConnect™ 34XX Руководство пользователя
Описание портов
Габариты
Описание индикаторов
Описание портов
Описание портов коммутатора PowerConnect 3424
В коммутаторе PowerConnect 3424 имеются следующие порты:
l 24 порта Fast Ethernet - это порты RJ-45, обозначенные как 10/100Base-T
l 2 оптоволоконных порта - Они обозначены как SFP-порты 1000Base-X
l 2 порта Gigabit - Они обозначены как порты 1000Base-T
l Консольный порт - порт на основе RS-232
На приведенном ниже рисунке показана передняя панель устройства PowerConnect 3424.

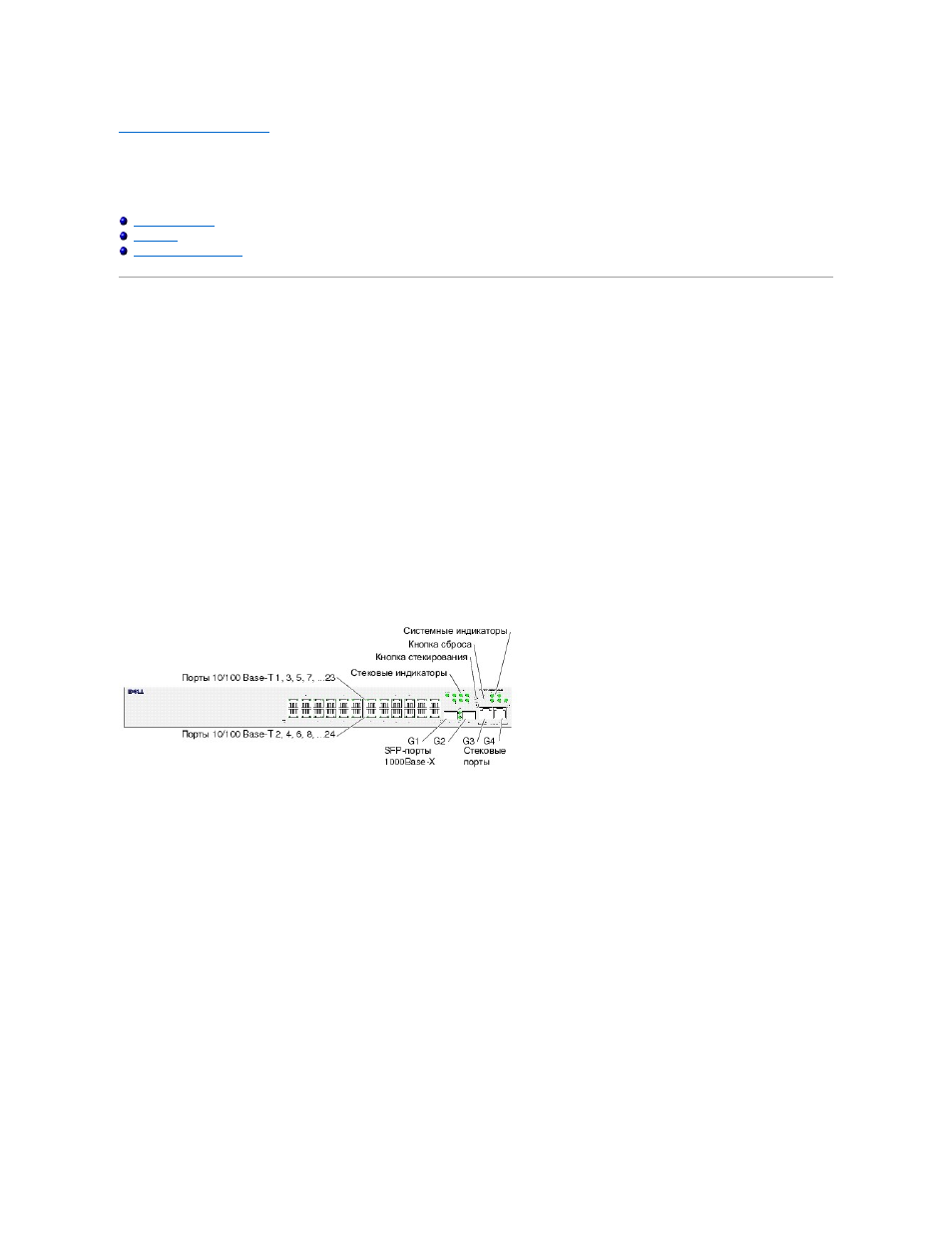

Рисунок 2-1. Передняя панель устройства PowerConnect 3424
На передней панели расположены 24 порта RJ-45 с порядковыми номерами от 1 до 25. Порты, расположенные в верхнем ряду, обозначены нечетными
номерами 1-23, находящиеся в нижнем - четными 2-24. Кроме того, на передней панели находятся оптоволоконные порты G1 - G2 и порты с медными
разъемами G3- G4. Порты G3 - G4 можно использовать либо в качестве стековых портов, либо для передачи трафика , если устройство работает в
автономном режиме .
На передней панели имеются две кнопки . Кнопка Stack ID (идентификатор стека) используется для выбора номера блока. Вторая кнопка - кнопка
Reset (сброс), которая предназначена для перезагрузки устройства вручную. Кнопка сброса находится в небольшом углублении, что предотвращает
ее случайное нажатие
. На передней панели расположены все индикаторы устройства.
На следующем рисунке показана задняя панель коммутатора PowerConnect 3424.
Рисунок 2-2. Задняя панель устройства PowerConnect 3424
На задней панели расположен разъем RPS, консольный порт и разъем питания.
