Dell PowerConnect 3424 - Инструкция (Страница 30)

8. Присоедините розетку перекрестного кабеля RS-232 непосредственно к консольному порту устройства на главном устройстве/автономном
устройстве и затяните невыпадающие стопорные винты . Консольный порт PowerConnect серии 3400 находится на задней панели.

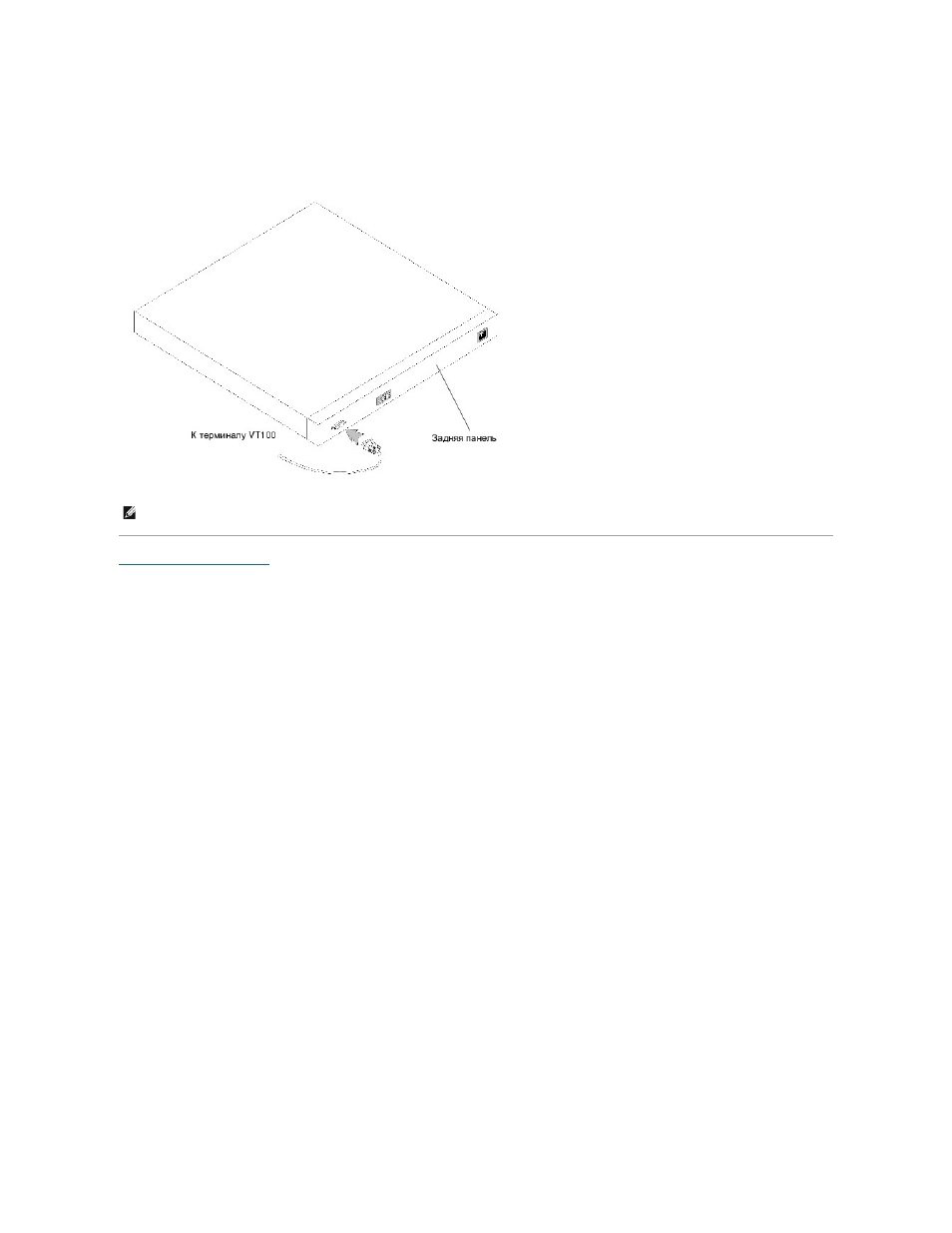

Рисунок 3-7. Подключение к консольному порту PowerConnect серии 3400
Назад на страницу Содержание
ПРИМЕЧАНИЕ . Консоль может быть подключена к консольному порту на любом устройстве в стеке , но управление стеком выполняется только с
главного устройства в стеке (идентификатор устройства 1 или 2).
