Вывод таблицы портов VLAN
1. Откройте страницу Параметры VLAN для порта .
2. Нажмите кнопку Show All (Показать все).
Откроется страница VLAN Port Table (Таблица портов VLAN).
Определение параметров групп LAG в сети VLAN
На странице Параметры групп LAG в сетях VLAN приведены параметры для управления группами LAG, входящими в состав сети VLAN. Сети VLAN состоят
из отдельных портов или групп LAG. Непомеченные пакеты, поступающие на устройство, маркируются идентификатором группы LAG, который
задается по параметру PVID. Чтобы открыть страницу Параметры групп LAG в сетях VLAN , щелкните Switch (Коммутатор) → VLAN→ LAG Settings
(Параметры LAG) в панели дерева.

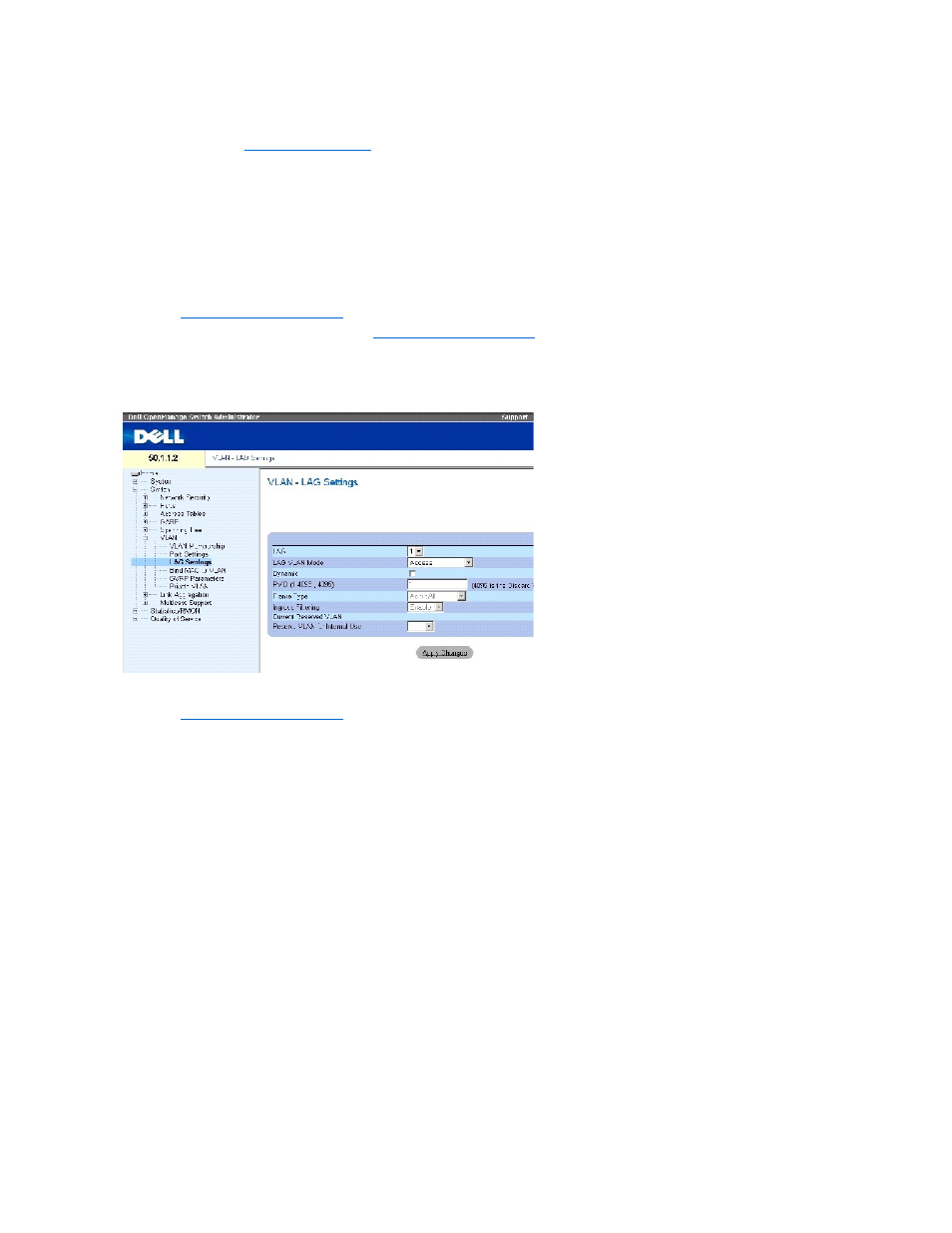

Рисунок 7-32. Параметры групп LAG в сетях VLAN
На странице Параметры групп LAG в сетях VLAN есть следующие поля:
LAG - Номер LAG, входящего в сеть VLAN.
LAG VLAN Mode - Режим работы группы LAG в сети VLAN. Возможные значения поля:
General (Общий) - Указывает, что LAG принадлежит к сетям VLAN, каждая из которых определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
Access (Доступен) - Указывает, что группа LAG принадлежит к одной непомеченной группе VLAN.
Trunk (Транк) - LAG принадлежит к сетям VLAN, все порты которой помечены (кроме одного порта, который может быть непомеченным).
PVE Promiscuous (Универсальный PVE) - LAG входит в состав универсальной сети PVE VLAN.
PVE Community (Сообщество PVE) - LAG входит в состав сети сообщества PVE VLAN.
PVE Isolated (Изолированная PVE) - LAG входит в состав изолированной сети PVE VLAN.
