– Stavite list testere 21 na prirubnicu za prihvat 22. Pravac
sečenja zuba (pravac strelice na listu testere) i strelica za
pravac okretanja na zaštitnoj haubi 16 moraju biti
usaglašeni.
– Postavite zateznu prirubnicu 20 i zavrnite zatezni zavrtanj
23 u pravcu okretanja
. Pazite na pravi položaj za
ugradnju prihvatne prirubnice 22 i zatezne prirubnice 20.
– Držite zateznu prirubnicu 20 sa viljuškastim ključem 24
(Širina ključa 22 mm). Čvrsto ili stavite list testere 21 na
komad drveta.
– Stegnite čvrsti sa imbus ključem 3 zatezni zavrtanj 23 u
pravcu okretanja
. Zatezni moment treba da iznosi
6–9 Nm, što odgovara zatezanje rukom plus ¼ jedan
okretaj.
Podešavanje klina za procep (pogledajte sliku B)
Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.
Upotrebljavajte uvek klin za procep, osim kod sečenja
za uranjanjem. Klin za procep sprečava zaglavljivanje lista
testere pri testerisanju.
Podešavanje se vrši pri maksimalnoj dubini sečenja,
pogledajte odeljak „Podešavanje dubine sečenja“.
Popustite zavrtanj 25, stavite klin za procep 12 na dimenziju
navedenu na slici i čvrsto stegnite zavrtanj 25 sa momentom
pritezanja od 3,5–5 Nm.
Usisavanje prašine/piljevine
Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.
Prašine od materijala kao što je premaz koji sadrži olovo,
neke vrste drveta, minerali i metal mogu biti štetni po
zdravlje. Dodir ili udisanje prašine mogu izazvati alergijske
reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje
se nalaze u blizini.
Neke prašine kao od hrasta i bukve važe kao izazivači raka,
posebno u vezi sa dodatnim materijama za obradu drveta
(hromati, zaštitna sredstva za drvo). Materijal koji sadrži
azbest smeju raditi samo stručnjaci.
– Koristite što je više moguće usisavanje prašine
pogodno za materijal.
– Pobrinite se za dobro provetravanje radnog mesta.
– Preporučuje se, da se nosi zaštitna maska za disanje sa
klasom filtera P2.
Obratite pažnju na propise za materijale koje treba
obradjivati u Vašoj zemlji.
Usisavanje sa strane
Nataknite usisno crevo 30 (pribor) na otvor za izbacivanje
piljevine 17. Povežite crevo za usisavanje 30 sa nekim
usisivačem (pribor). Pregled za priključivanje na različite
usisivače naći ćete na kraju ovoga uputstva.
Električni alat može se direktno priključiti na utičnicu Bosch-
Univerzalnog usisivača sa uredjajem za daljinski start. Ovaj
automatski startuje pri uključivanju električnog alata.
Usisivač mora biti pogodan za materijal koji treba obradjivati.
Upotrebljavajte prilikom usisavanja posebno po zdravlje
štetnih prašina, prašine koje izazivaju rak ili suvih prašina
specijalan usisivač.
Sopstveno usisavanje sa džakom za prašinu
Kod manjih radova možete priključiti džak za prašinu (Pribor).
Utaknite štucnu za džak za prašinu u otvor za izbacivanje
piljevine 17. Ispraznice na vreme džak za prašinu da bi
prihvatanje prašine moglo da ostane optimalno.
Rad
Vrste rada
Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.
Podešavanje dubine sečenja (pogledajte sliku C)
Podesite dubinu preseka debljini radnog komada. Ne bi
trebalo da se vidi ispod radnog komada manje od cele
visine zuba.
Odvrnite leptir zavrtanj 14. Za manje dubine sečenja udaljite
testeru od osnovne ploče 13 dok za veće dubine sečenja
pritisnite tester ka osnovnoj ploči 13. Podesite željenu meru
na skali za dubinu sečenja. Ponovo stegnite leptir zavrtanj 14.
Podešavanje ugla iskošenja
Odvrnite leptir zavrtanj 6. Iskrenite testeru bočno. Podesite
željenu meru na skali 5. Ponovo stegnite leptir zavrtanj 6.
Uputstvo: Pri sečenju sa zakošenjem je dubina sečenja manja
od pokazane vrednosti na skali za dubinu sečenja 15.

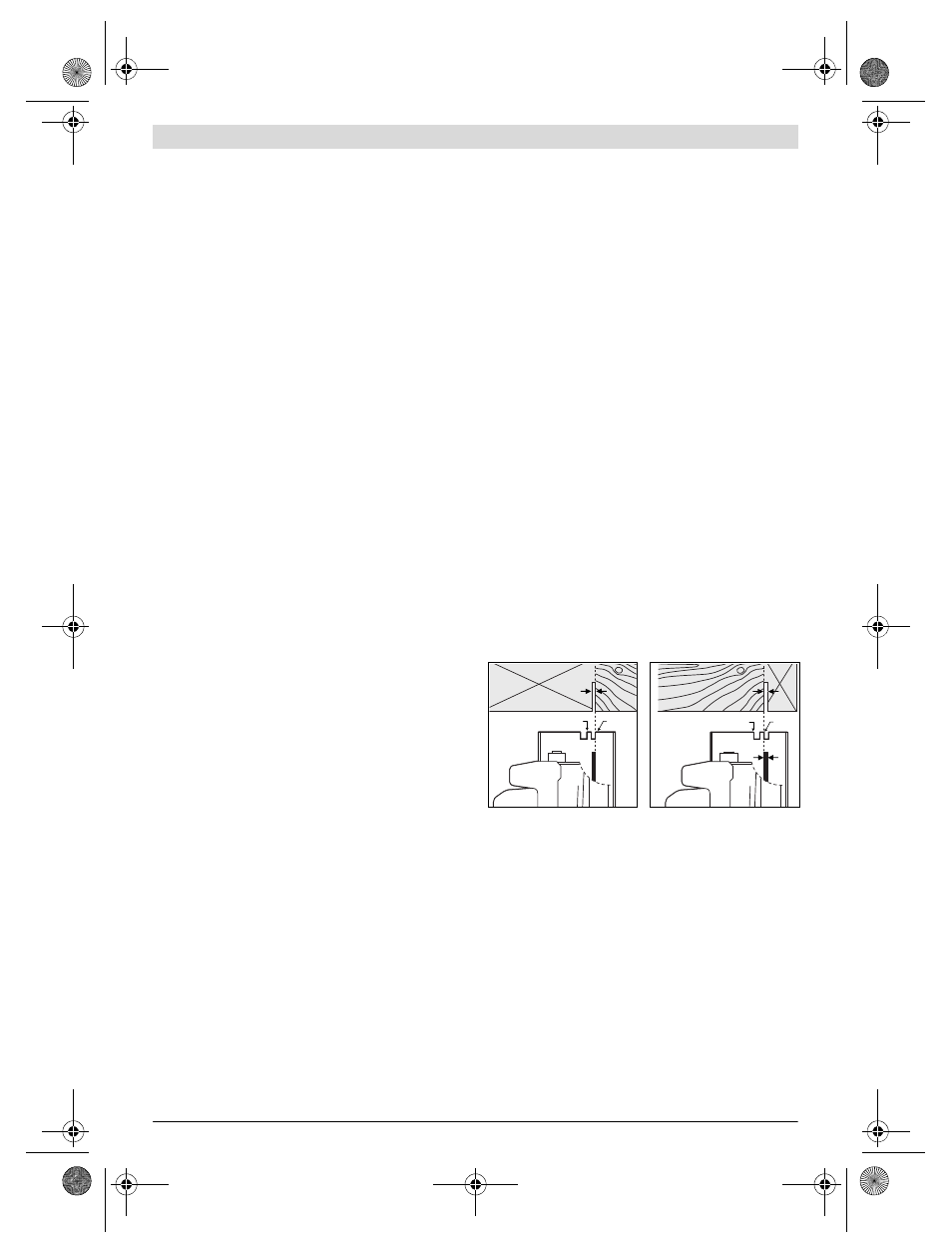

Oznake sečenja
Oznaka sečenja 0° (9) pokazuje poziciju lista testere kod
pravouglog sečenja. Oznaka sečenja 45° (8) pokazuje
poziciju lista testere pri 45°-sečenju.
Za sečenje tačno po meri stavite kružnu testeru kao što
pokazuje slika na radni komad. Izvedite najbolje probno
sečenje.
Puštanje u rad
Obratite pažnju na napon mreže! Napon strujnog izvora
mora biti usaglašen sa podacima tipske tablice
električnog alata. Električni alati označeni sa 230 V
mogu da rade i sa 220 V.
Uključivanje-isključivanje
Da bi štedeli energiju, uključujte električni alat samo
kada ga koristite.
0
45
0
45
