32 | Magyar
1 609 92A 06F | (11.4.13)
Bosch Power Tools
A 0° (9) vágási jel a fűrészlapnak a derékszögű vágások ese-
tén elfoglalt helyzetét helyzetét jelzi. A 45° (8) vágási jel a fű-
részlapnak a 45°-os vágások esetén elfoglalt helyzetét jelzi.
Pontos méretrevágáshoz az ábrán látható módon helyezze fel
a körfűrészt a munkadarabra. Hajtson végre legalább egy pró-
bavágást.
Üzembe helyezés
Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos kézi-
szerszám típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről is szabad
üzemeltetni.
Be- és kikapcsolás
Az energia megtakarítására az elektromos kéziszerszé-
mot csak akkor kapcsolja be, ha használja.
Az elektromos kéziszerszám üzembe helyezéséhez nyomja
meg először a 2 bekapcsolás reteszelést, majd ezután nyom-
ja be és tartsa benyomva az 1 be-/kikapcsolót.
Az elektromos kéziszerszám kikapcsolásához engedje el az 1
be-/kikapcsolót.
Megjegyzés: Az 1 be-/kikapcsolót biztonsági meggondolá-
sokból nem lehet tartós üzemhez bekapcsolt állapotban rete-
szelni, hanem az üzemeltetés közben végig benyomva kell tar-
tani.
Munkavégzési tanácsok
Óvja meg a fűrészlapokat a lökésektől és ütésektől.
Egyenletes, nem túl erős nyomással tolja az elektromos kézi-
szerszámot a vágási irányba. A túl erős előtolás lényegesen
csökkenti a betétszerszámok élettartamát és az elektromos
kéziszerszám megrongálódásához vezethet.
A fűrészelési teljesítmény és a vágás minősége lényeges mér-
tékben függ a fűrészlap állapotától és a fogak alakjától. Ezért
csak éles és a megmunkálásra kerülő anyag tulajdonságainak
megfelelő fűrészlapokat használjon.
Fa fűrészelése
A fűrészlapot a fafajtának, a fa minőségének és annak megfe-
lelően kell kiválasztani, hogy hosszirányú, vagy harántvágá-
sokra van szükség.
Fenyőfa hosszirányú fűrészelése esetén hosszú, spirális alakú
forgács keletkezik.
A bükk- és tölgyfaporok különösen ártalmasak az egészségre,
ezért csak porelszívással dolgozzon.
Fűrészelés a párhuzamos ütköző használatával
(lásd a „D” ábrát)
A 10 párhuzamos ütköző a munkadarab széle mentén tesz le-
hetővé precíz vágásokat; ezen kívül ezzel azonos méretű sávo-
kat is ki lehet vágni.
Lazítsa ki a 7 szárnyascsavart és tolja át a 10 párhuzamos üt-
köző skáláját a 13 alaplap megvezetésén. Állítsa be a skálán a
kívánt vágási szélességet a megfelelő 9, illetve 8 vágási jelnél,
lásd az alábbi fejezetet: „Vágási jelek”. Húzza meg ismét szo-
rosra a 7 szárnyascsavart.
Fűrészelés a segédütköző alkalmazásával
(lásd az „E” ábrát)
Nagyobb munkadarabok megmunkálásához vagy egyenes
élek fűrészeléséhez egy falapot vagy lécet is lehet e munkada-
rabra rögzíteni és a körfűrészt az alaplappal a segédütköző
mentén lehet végigvezetni.
Fűrészelés a vezetősín segítségével (lásd a „G” ábrát)
A 28 vezetősín segítségével egyenes vonalú vágásokat lehet
végrehajtani.
A tapadó bevonat meggátolja azt, hogy a vezetúsín megcsús-
szon és kíméli a megmunkálásra kerülő munkadarabot. A ve-
zetősín bevonata lehetővé teszi, hogy az elektromos kéziszer-
szám könnyen csússzon a munkadarabon.
A vezetősín gumiajka egy felszakadásgátlóként szolgál, amely
faanyagok fűrészelésekor meggátolja a felület felszakadását.
Ehhez a fűrészlapnak a fogaival közvetlenül fel kell feküdnie a
gumiajakra.
A 28 vezetősínnek nem szabad kiállni a fűrészelésre kerü-
lő munkadarob homlokoldala fölött.
A 28 vezetősínnel végzett munkákhoz a 27 vezetősín adapter-
re is szükség van. A 27 vezetősín adaptert a 10 párhuzamos
ütközővel azonos módon kell felszerelni.
A 28 vezetősínnel végzett vágásokhoz a következő munkalé-
pésekre van szükség:

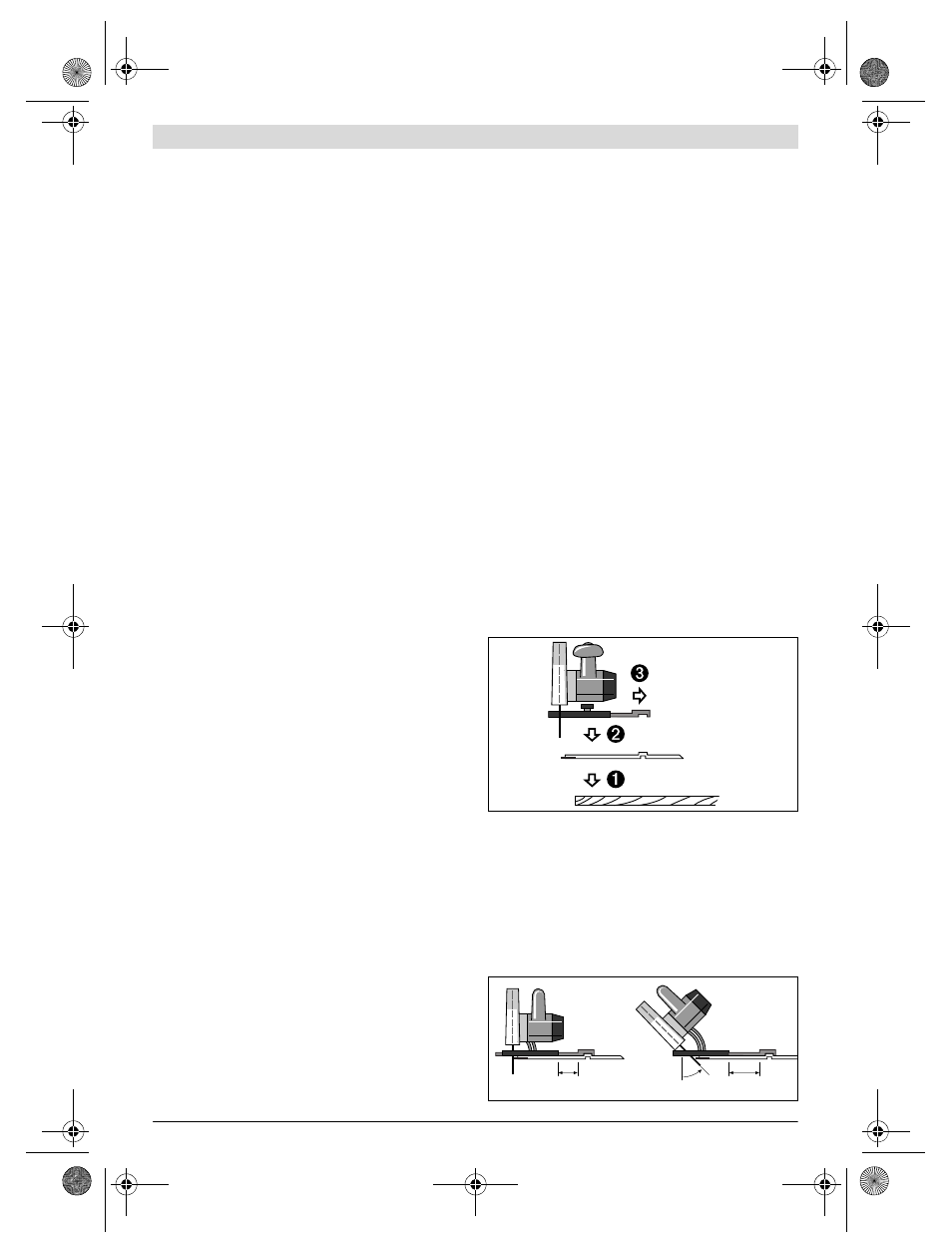

– Helyezze fel a 28 vezetősínt a munkadarabra úgy, hogy az
oldalról továbbra kinyúljon, mint a munkadarab széle.
Ügyeljen arra, hogy a gumiajakkal ellátott oldal a munkada-
rab felé mutasson.
– Tegye fel a körfűrészt az arra előre felszerelt
27 vezetősín
adapterrel a 28 vezetősínre.
– Állítsa be a kívánt vágási mélységet és a kívánt sarkalószö-
get. Ügyeljen a 27 vezetősín adapteren található, a külön-
böző sarkalószögek előzetes beállíátásra szolgáló jelekre,
lásd az „F” ábrát.
– Állítsa be a vezetősín-adapter segítségével a körfűrészt,
hogy a 21 fűrészlap a fogaival felfeküdjön a gumiajakra. A
21 fűrészlap helyzete a kiválasztott vágási szögtől függ. Ne
fűrészeljen bele a vezetősínbe.
0
°
1-45
°
