Eesti | 103
Bosch Power Tools
1 609 92A 06F | (11.4.13)
Seadme kasutuselevõtt
Pöörake tähelepanu võrgupingele! Võrgupinge peab
ühtima tööriista andmesildil märgitud pingega. And-
mesildil toodud 230 V seadmeid võib kasutada ka
220 V võrgupinge korral.
Sisse-/väljalülitus
Energia säästmiseks lülitage elektriline tööriist sisse
vaid siis, kui seda kasutate.
Seadme töölerakendamiseks vajutage kõigepealt sisselüli-
tustõkisele 2 ja seejärel lülitile (sisse/välja) 1 ja hoidke seda
all.
Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 1.
Märkus: Ohutuse huvides ei ole võimalik lülitit (sisse/välja) 1
lukustada, vaid seda tuleb töötamise ajal kogu aeg hoida sis-
sevajutatud asendis.
Tööjuhised
Kaitske saekettaid kukkumise ja löökide eest.
Juhtige seadet ühtlase ja mõõduka ettenihkega. Liiga tugev
ettenihe vähendab tarvikute kasutusiga ja võib seadet kahjus-
tada.
Saagimisjõudlus ja lõike kvaliteet sõltuvalt olulisel määral sae-
ketta seisundist ja hambakujust. Seetõttu kasutage üksnes te-
ravaid ja töödeldava materjali jaoks sobivaid saekettaid.
Puidu saagimine
Õige saeketta valik sõltub puidu liigist, kvaliteedist ja sellest,
kas on vaja teha piki- või ristlõikeid.
Pikilõigete tegemisel kuusepuidus tekivad pikad keerdlaas-
tud.
Pöögi- ja tammepuu tolm on tervisele eriti ohtlikud, seepärast
kasutage kindlasti tolmueemaldussüsteemi.
Saagimine paralleelrakise abil (vt joonist D)
Paralleelrakis 10 võimaldab teha täpseid lõikeid piki tooriku
serva ja ühesuguste mõõtmetega ribade lõikamist.
Keerake lahti tiibkruvi 7 ja lükake paralleelrakise 10 skaala lä-
bi alusplaadi 13 ava. Reguleerige soovitud lõikelaius skaala-
väärtusena välja vastaval lõikemärgil 9 või 8, vt punkti „Lõike-
märgid“. Keerake tiibkruvi 7 uuesti kinni.
Saagimine abiraami kasutades (vt joonist E)
Suurte toorikute või sirgete äärte lõikamiseks võite töödelda-
vale esemele kinnitada abiraamiks laua või liistu ja juhtida saa-
gimisel alusplaati piki abiraami.
Saagimine juhtsiini abil (vt joonist G)
Juhtsiini 28 abil saab teostada sirgeid lõikeid.
Nakkuv kattekiht väldib juhtsiini paigaltlibisemist ja kaitseb
töödeldava eseme pinda. Juhtsiini spetsiaalse kattega pealis-
pind tagab ketassae kerge libisemise piki siini.
Juhtsiinil olev kummiriba kaitseb materjali kahjustumise eest,
takistades puitmaterjalide töötlemisel materjali pealispinna
rebenemist. Selleks peavad saeketta hambad asuma otse
kummiriba ääres.
Juhtsiin 28 ei tohi ulatuda üle saetava tooriku serva.
Juhtsiiniga 28 töötamisel on vajalik juhtsiiniadapter 27. Juht-
siiniadapter 27 monteeritakse samamoodi nagu paralleelra-
kis 10.

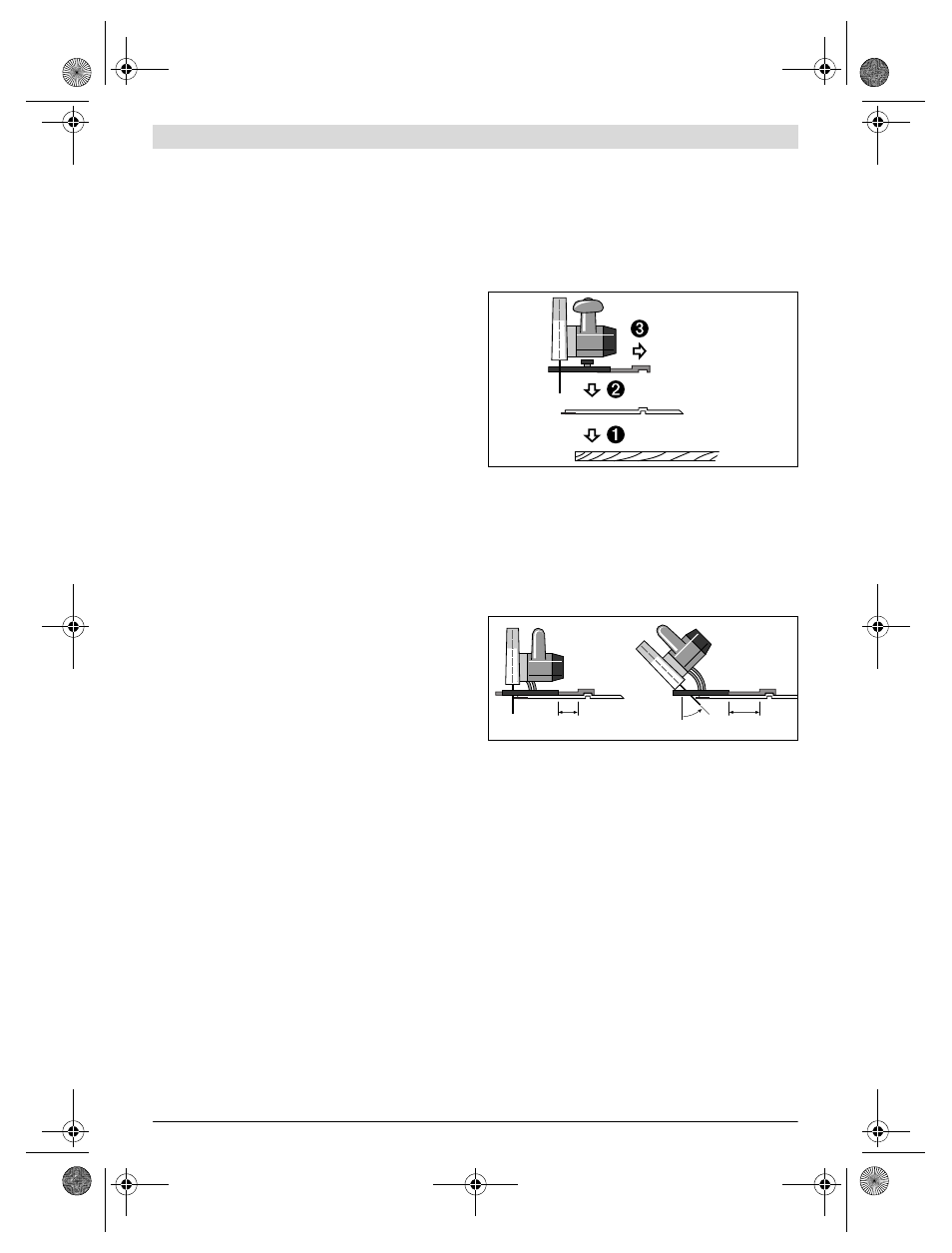

Täpsete lõigete tegemiseks juhtsiini 28 abil toimige
järgmiselt:
– Asetage juhtsiin 28 töödeldavale esemele, nii et see ulatub
üle tooriku serva. Veenduge, et kummiribaga külg oleks
suunatud tooriku poole.
– Asetage seade koos külgemonteeritud juhtsiiniadapteriga
27 juhtsiinile 28.
– Reguleerige välja soovitud lõikesügavus ja- urk. Erinevate
lõikenurkade reguleerimisel pöörake tähelepanu juhtsii-
niadapteril 27 olevatele märgistustele, vt joonis F.
– Seadke ketassaag juhtsiiniadapteri abil nii, et saeketta 21
hambad asuksid tihendalt kummiriba ääres. Saeketta 21
asend sõltub valitud lõikenurgast. Jälgige, et Te ei saeks
juhtsiini.
– Juhtsiiniadapteri asendi fikseerimiseks keerake tiibkruvi 7
kinni.
– Tõstke seade koos külgemonteeritud juhtsiiniadapteriga
27 juhtsiinilt 28 maha.
– Seadke juhtsiin 28 toorikul nii, et kummiriba asub täpselt
vastu lõikeserva.
– Kinnitage juhtsiin 28 sobiva kinnitusseadeldise, nt pitskru-
videga, tooriku külge. Asetage seade koos külgemonteeri-
tud juhtsiiniadapteriga 27 juhtsiinile.
– Lülitage seade sisse ja juhtige seda ühtlase ja mõõduka et-
tenihkega.
Ühendusdetaili 29 abil saab omavahel ühendada kaks juhtsii-
ni. Ühendamine toimub ühendusdetailis oleva nelja kruvi abil.
Hooldus ja teenindus
Hooldus ja puhastus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade
ja selle ventilatsiooniavad puhtad.
