102 | Eesti
1 609 92A 06F | (11.4.13) Bosch Power Tools
Saeketta mahavõtmine (vt joonist A)
– Keerake pendelkettakaitse 11 tagasi ja hoidke seda kinni.
– Hoidke kinnitusseibi 20 lehtvõtmega 24 (ava 22 mm) kin-
ni või asetage saeketas 21 puutükile.
– Keerake sisekuuskantvõtmega 3 kinnituskruvi 23 pöörle-
missuunas  välja.
– Võtke kinnitusseib 20 ja saeketas 21 spindlilt 19 maha.
Saeketta montaaž (vt joonist A)
– Puhastage saeketas 21 ja kõik monteeritavad kinnitusde-
tailid.
– Keerake pendelkettakaitse 11 tagasi ja hoidke seda kinni.
– Asetage saeketas 21 alusseibile 22. Hammaste lõikesuund
(nool saekettal) ja pöörlemissuunda tähistav nool ketta-
kaitsel 16 peavad ühtima.
– Asetage peale kinnitusseib 20 ja keerake kinnituskruvi 23
pöörlemissuunas  sisse. Veenduge alusseibi 22 ja kinni-
tusseibi 20 õiges asendis.
– Hoidke kinnitusseibi 20 lehtvõtmega 24 (ava 22 mm) kin-
ni või asetage saeketas 21 puutükile.
– Pingutage sisekuuskantvõtmega 3 kinnituskruvi 23 pöör-
lemissuunas  kinni. Pingutusmoment peab olema
6–9 Nm, see vastab käega pingutamisele pluss ¼ pööret.
Lõikekiilu reguleerimine (vt joonist B)
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
 Kasutage alati lõikekiilu, välja arvatud uputuslõigete
puhul Lõikekiil hoiab ära saeketta kinnikiildumise saagimi-
se ajal.
Seadistamine toimub maksimaalse lõikesügavuse juures, vt
punkti „Lõikesügavuse reguleerimine“.
Keerake lahti kruvi 25, seadke lõikekiil 12 joonisel näidatud
mõõdule ja pingutage kruvi 25 pingutusmomendiga
3,5–5 Nm kinni.
Tolmu/saepuru äratõmme
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
 Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-
va toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.
– Kasutage konkreetse materjali eemaldamiseks sobivat
tolmuimejat.
– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski
filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.
Tolmueemaldus eraldi seadmega
Ühendage äratõmbevoolik 30 (lisatarvik) laastu väljavisk-
eavaga 17. Kasutage äratõmbevoolikut 30 koos tolmuimeja-
ga (lisatarvik). Ülevaate erinevate tolmuimejatega ühendami-
se võimalustest leiate käesoleva kasutusjuhendi lõpust.
Seadme võib ühendada kaugjuhtimisautomaatikaga varusta-
tud Boschi universaaltolmuimejaga. See käivitub elektrilise
tööriista sisselülitamisel automaatselt.
Tolmuimeja peab töödeldava materjali tolmu imemiseks
sobima.
Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldami-
seks kasutage spetsiaaltolmuimejat.
Integreeritud tolmueemaldus tolmukoti abil
Väiksemate tööde korral võite külge ühendada tolmukoti (lisa-
tarvik). Asetage tolmukoti ühendusdetail laastu väljavisk-
eavasse 17. Tühjendage tolmukotti õigeaegselt, et säilitada
tolmuimemisvõimsust.
Kasutus
Kasutusviisid
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Lõikesügavuse reguleerimine (vt joonist C)
 Valige tooriku paksusele vastav lõikesügavus. Saeketas
peaks tooriku alt nähtavale jääma vähem kui ühe hamba
ulatuses.
Keerake lahti tiibkruvi 14. Väiksema lõikesügavuse reguleeri-
miseks tõmmake saagi alusplaadilt 13 eemale, suurema lõike-
sügavuse jaoks suruge saagi alusplaadile 13 lähemale. Regu-
leerige soovitud mõõt välja lõikesügavuse skaalal. Keerake
tiibkruvi 14 uuesti kinni.
Lõikenurga reguleerimine
Keerake lahti tiibkruvi 6. Kallutage saagi külje suunas. Regu-
leerige soovitud mõõt välja skaalal 5. Keerake tiibkruvi 6
uuesti kinni.
Märkus: Kaldlõigete puhul on tegelik lõikesügavus väiksem
kui lõikesügavuse skaalal 15 näidatud väärtus.

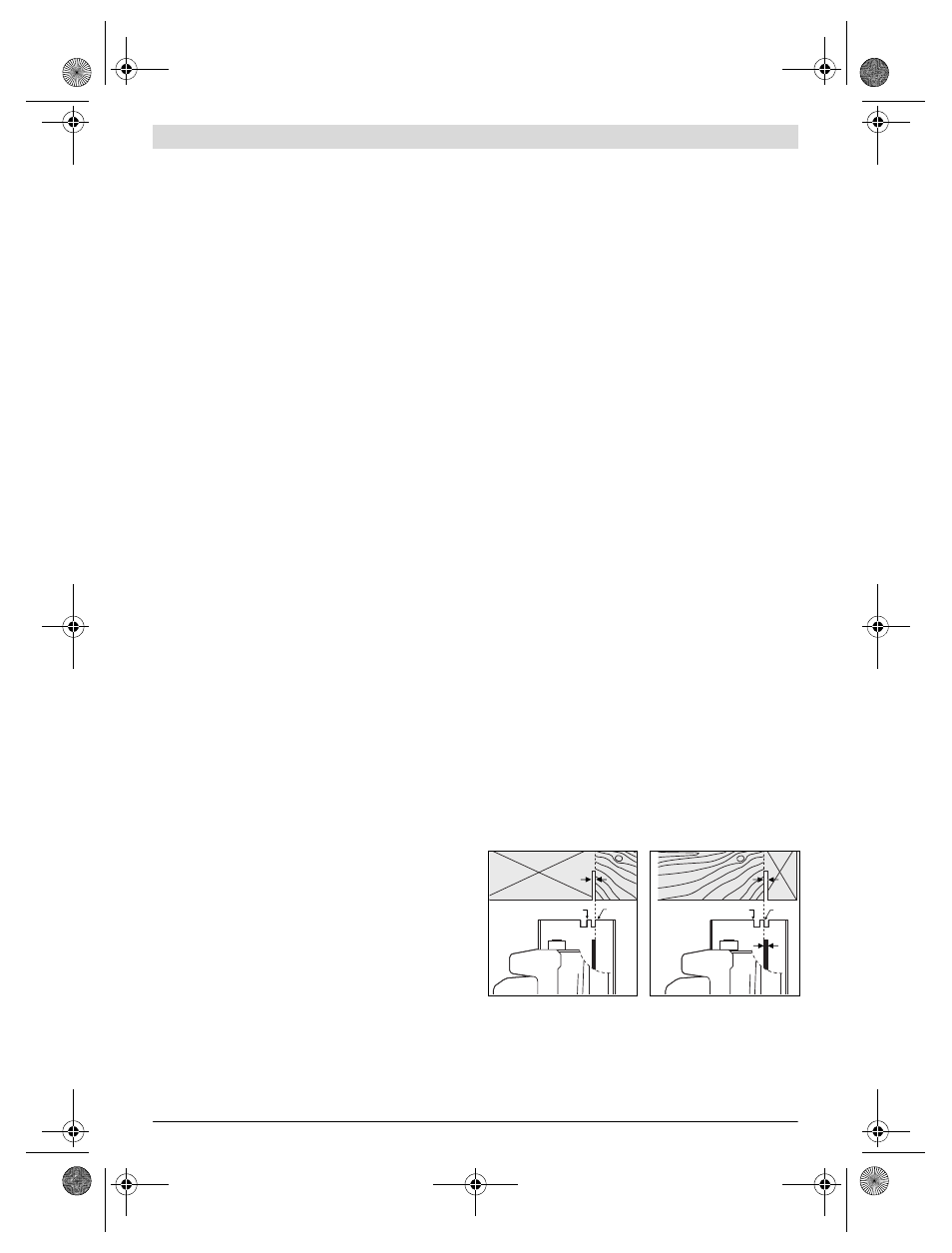

Lõikemärgid
Lõikemärk 0° (9) näitab saeketta asendit täisnurga all saagi-
misel. Lõikemärk 45° (8) näitab saeketta asendit saagimisel
45° nurga all.
Täpsuse tagamiseks asetage ketassaag toorikule joonisel näi-
datud viisil. Soovitav on teostada proovilõige.
0 45 0 45
