18 | Česky
1 609 92A 06F | (11.4.13)
Bosch Power Tools
Označení řezu 0° (9) ukazuje polohu pilového kotouče při
pravoúhlém řezu. Označení řezu 45° (8) ukazuje polohu pilo-
vého kotouče při řezu pod sklonem 45°.
Pro rozměrově přesný řez nasaďte kotoučovou pilu na obro-
bek tak, jak je ukázáno na obrázku. Nejlépe proveďte jeden
zkušební řez.
Uvedení do provozu
Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.
Zapnutí – vypnutí
Aby se šetřila energie, zapínejte elektronářadí jen po-
kud jej používáte.
Pro uvedení do provozu stlačte nejprve blokování zapnutí 2
a následně stlačte spínač 1 a podržte jej stlačený.
K vypnutí elektronářadí spínač 1 uvolněte.
Upozornění: Z bezpečnostních důvodů nelze spínač 1 zaare-
tovat, nýbrž musí zůstat během provozu neustále stlačený.
Pracovní pokyny
Chraňte pilový kotouč před úderem a nárazem.
Elektronářadí veďte rovnoměrně a s lehkým posuvem ve smě-
ru řezu. Příliš silný posuv značně snižuje životnost nasazené-
ho nástroje a může poškodit elektronářadí.
Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru
zubů pilového kotouče. Používejte proto jen ostré a pro opra-
covávaný materiál vhodné pilové kotouče.
Řezání dřeva
Správná volba pilového kotouče se řídí podle druhu dřeva,
kvality dřeva a zda jsou požadovány podélné nebo příčné
řezy.
U podélných řezů do smrku vznikají dlouhé, spirálovité třísky.
Bukový a dubový prach je zvláště zdraví ohrožující, pracujte
proto pouze s odsáváním prachu.
Řezání s podélným dorazem (viz obr. D)
Podélný doraz 10 umožňuje přesné řezy podél hrany obrob-
ku, případně řezání rozměrově stejných pruhů.
Uvolněte křídlový šroub 7 a prostrčte stupnici podélného do-
razu 10 skrz vedení v základové desce 13. Nastavte požado-
vanou šířku řezu jako hodnotu stupnice na příslušném ozna-
čení řezu 9 ev. 8, viz odstavec „Označení řezu“. Křídlový šroub
7 opět pevně utáhněte.
Řezání s pomocným dorazem (viz obr. E)
Pro opracování velkých obrobků nebo řezání rovných okrajů
můžete na obrobek upevnit jako pomocný doraz prkno nebo
lištu a kotoučovou pilu vést základovou deskou podél pomoc-
ného dorazu.
Řezání s vodícím profilem (viz obr. G)
S pomocí vodícího profilu 28 můžete provádět přímočaré
řezy.
Přilnavý povlak zabraňuje sklouznutí vodícího profilu a je šetr-
ný k povrchu obrobku. Povrstvení vodícího profilu umožňuje
lehké klouzání elektronářadí.
Gumová lemovka na vodicím profilu slouží jako ochrana proti
vytrhávání třísek, která při řezání dřevěných materiálů zabra-
ňuje vytrhávání povrchu. Pilový kotouč k tomu musí zuby při-
léhat přímo na gumovou lemovku.
Vodící profil 28 nesmí na nařezávané straně obrobku pře-
čnívat.
Pro práce s vodícím profilem 28 je zapotřebí adaptér vodícího
profilu 27. Adaptér vodícího profilu 27 se namontuje jako po-
délný doraz 10.

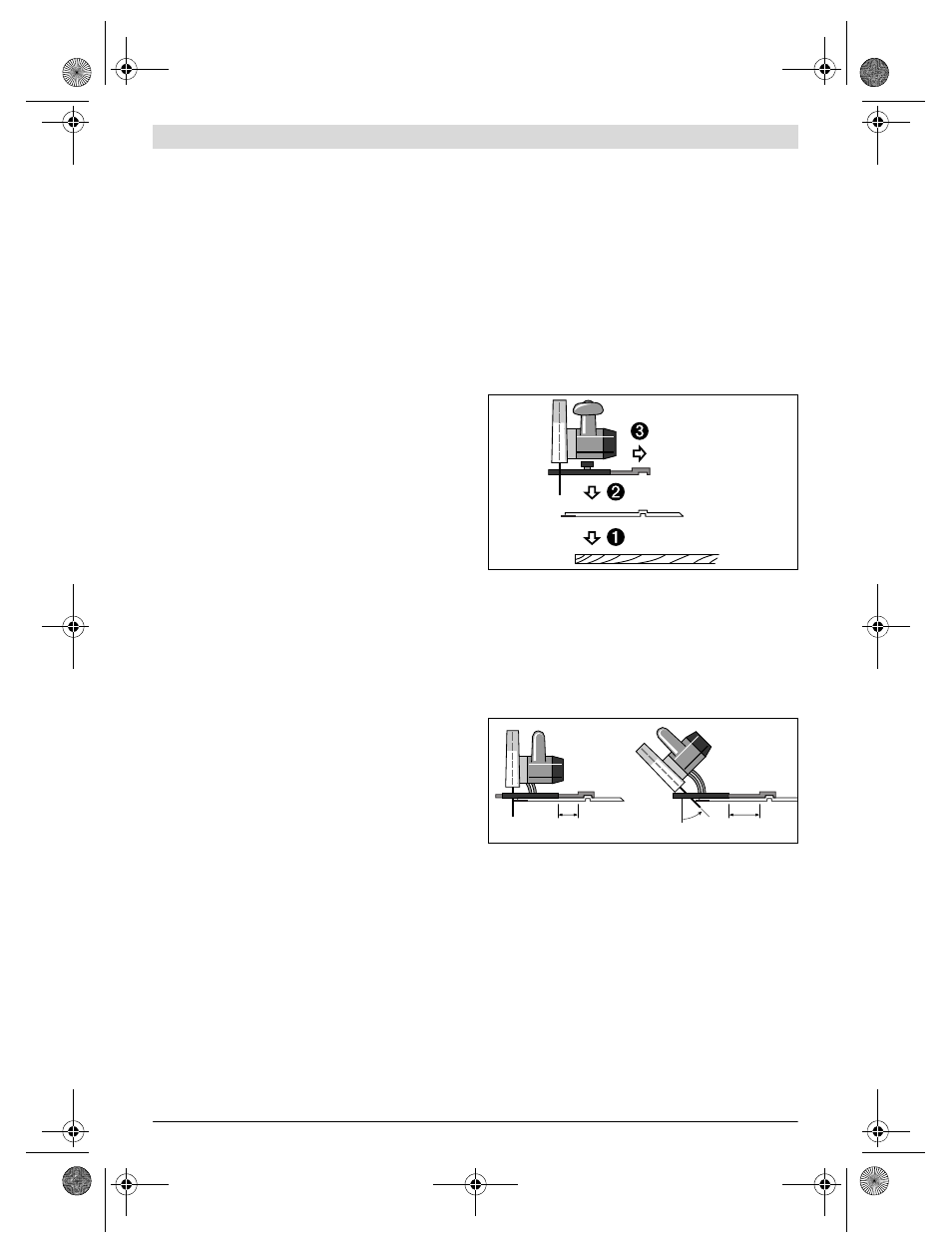

Pro přesné řezy pomocí vodícího profilu 28 jsou nutné násle-
dující pracovní kroky:
– Vodící profil 28 umístěte s bočním přesahem na obrobek.
Dbejte na to, aby strana s gumovou lemovkou byla oriento-
vána k obrobku.
– Nasaďte kotoučovou pilu s předmontovaným adaptérem
vodícího profilu 27 na vodící profil 28.
– Nastavte požadovanou hloubku řezu a úhel sklonu. Dbejte
rysek na adaptéru vodícího profilu 27 pro přednastavení u
různých úhlů sklonu, viz obrázek F.
– Srovnejte kotoučovou pilu pomocí adaptéru vodícího pro-
filu tak, aby pilový kotouč 21 svými zuby přiléhal na gumo-
vou lemovku. Poloha pilového kotouče 21 je závislá na zvo-
leném úhlu řezu. Neřežte do vodícího profilu.
– Pevně utáhněte křídlový šroub 7, aby se zafixovala poloha
adaptéru vodícího profilu.
– Sejměte kotoučovou pilu s předmontovaným adaptérem
vodícího profilu
27 z vodícího profilu 28.
– Vodící profil 28 srovnejte na obrobku tak, aby gumová le-
movka přesně přiléhala k požadované řezné hraně.
– Vodící profil 28 upevněte pomocí vhodných upínacích pří-
pravků, např. šroubových svěrek, na obrobek. Nasaďte
elektronářadí s namontovaným adaptérem vodícího profi-
lu 27 na vodící profil.
– Elektronářadí zapněte a veďte jej rovnoměrně a s lehkým
posuvem ve směru řezu.
Pomocí spojovacího dílu 29 lze sestavit dohromady dva vodí-
cí profily. Upnutí se provede prostřednictvím čtyř šroubů na-
cházejících se ve spojovacím dílu.
