6
Выбор функции контроля частоты вращения
выходного вала. Для контроля пускового
ускорения и полной скорости система постоянно
отслеживает частоту вращения выходного
вала ведущего привода CST. Однако, в случае
неисправности датчика скорости привода
№1 (ведущего) данная кнопка обеспечивает
возможность перезапуска конвейерной ленты
по сигналу скорости от приводов №2 (ведомый
№1), №3 (ведомый №2) или №4 (ведомый №3).
Данный выбор обеспечивает возможность
предотвращения производственных потерь и
устранения проблемы с датчиком скорости во
время плановой остановки оборудования.
Задействование/от-
ключение привода.
Данная кнопка позво-
ляет выбрать количе-
ство запускаемых до
отправки сигнала RUN
приводов. Например,
для случая системы с
четырьмя приводами,
даже при останове
одного из ведомых
приводов для техни-
ческого обслужива-
ния, обеспечивается
функционирование
конвейера посред-
ством задействования
других приводов с со-
ответствующим пере-
ключением транспор-
тировочной нагрузки.
Выбор ведущего/ведомых приводов. В
большинстве систем конфигурация "Ведущий/
ведомые" является предустановленной и
автоматически обрабатывается программой
ПЛК. Однако, в некоторых системах, обычно
с тремя или четырьмя приводами в составе
одной приводной установки, обеспечивается
возможность выбора ведущего и ведомых
устройств. Например, любой из двух приводов
на одном валу может быть выбран ведущим.
Кнопка выбора дает пользователю возможность включения автоматического
управления насосом охлаждающей системы при помощи системы контроля
температуры, согласно указанному выше, или отключения такового
режима. В случае отключения автоматического режима охлаждающий
насос включается только во время функционирования привода CST.
ПРИМЕЧАНИЕ. Описание экранов тревог и неисправностей/отключений
приводится в разделе "Поиск и устранение неисправностей".
ЭКРАНЫ ОБЩЕЙ ИНФОРМАЦИИ
В системе имеется два экрана общей информации.
• На экране состояния системы привода показывается информация о
запусках/остановах и выборе режима функционирования привода.
• Экран аналоговых значений содержит все аналоговые
технологические параметры.

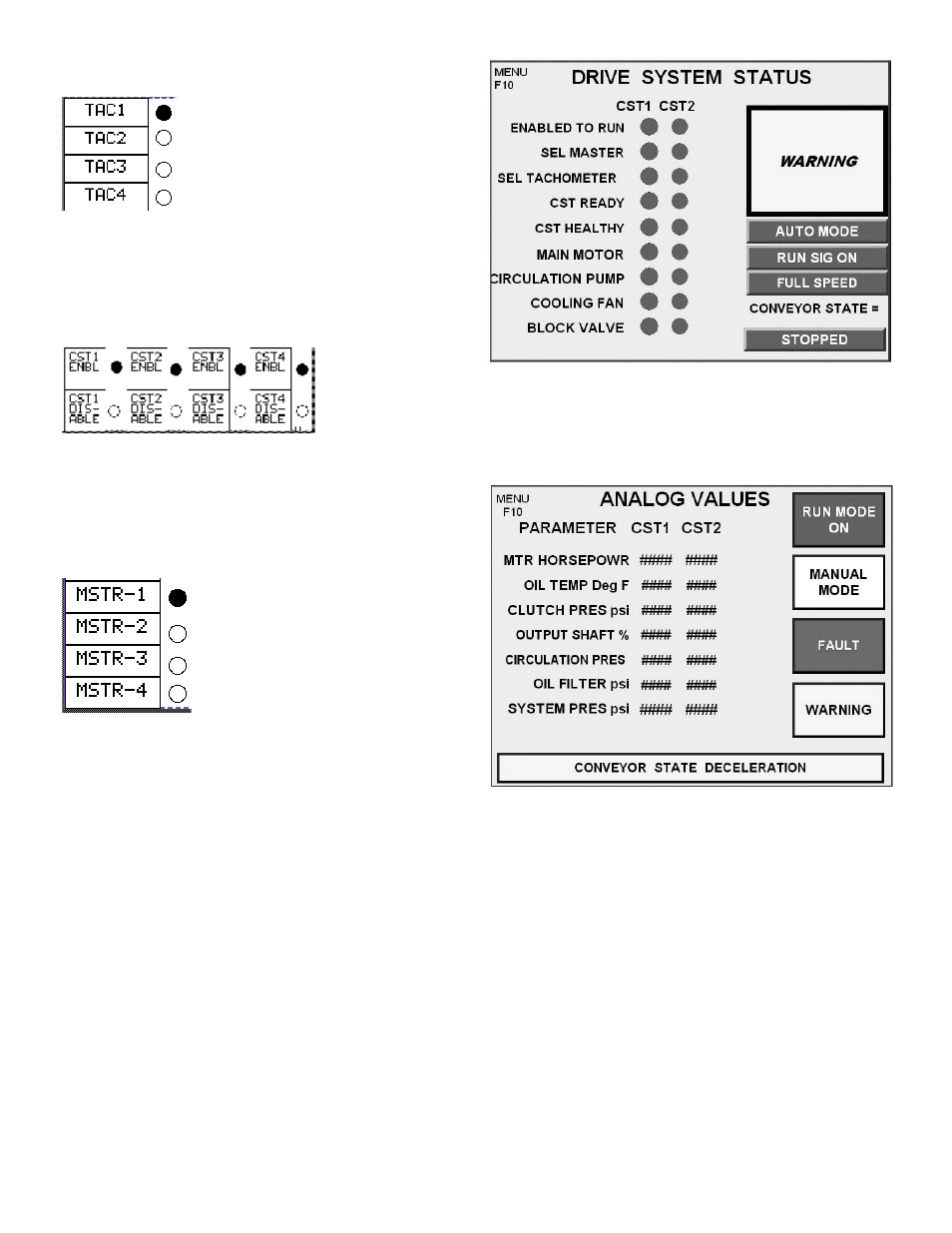

Рис. 7. Состояние приводной системы
Информация о работоспособности или функциональном состоянии
конвейерной ленты или любого оборудования, в частности, насоса или
вентилятора показывается выключением индикаторной лампы при
включении такового оборудования.
Рис. 8. Аналоговые значения
Нажатие кнопки сброса ошибок (Fault Reset) удаляет информацию о
неисправностях с включением индикаторных ламп подтверждения
работоспособности привода (DRIVE HEALTHY) и готовности системы к
запуску (READY FOR START). Функция сброса ошибок на операторском
пульте (FAULT RESET HMI) имеется на экране основного меню (MAIN
MENU) [следует нажать функциональную кнопку F10].
УСТАНОВКА ПРИБОРОВ УПРАВЛЕНИЯ
ВНИМАНИЕ: Ниже приводятся общие рекомендации по выполнению
проводки экрана управления ПЛК для привода CST.
• Расположите приборную панель CST в пределах 61 м (200 футов)
от приводной установки.
• Следует использовать различные пути прокладки для питающей
и управляющей (сигнальной) проводок контроллера. В местах
пересечения пути прокладки проводок должны располагаться
перпендикулярно.
• Не разрешается размещать сигнальную или используемую
для передачи данных проводку в одном кабелепроводе с
питающими кабелями. Для проводов с различными сигнальными
характеристиками должны использоваться разные пути прокладки.
• Все экранирующие провода должны соединяться к медной
заземляющей шине внутри панели контроллера. Запрещается
заземлять экранирующий провод на измерительной стороне/
периферийных устройствах.
