Инструкция по эксплуатации BRP Ski-Doo Skandic-SWT 2013
Страница 84
83

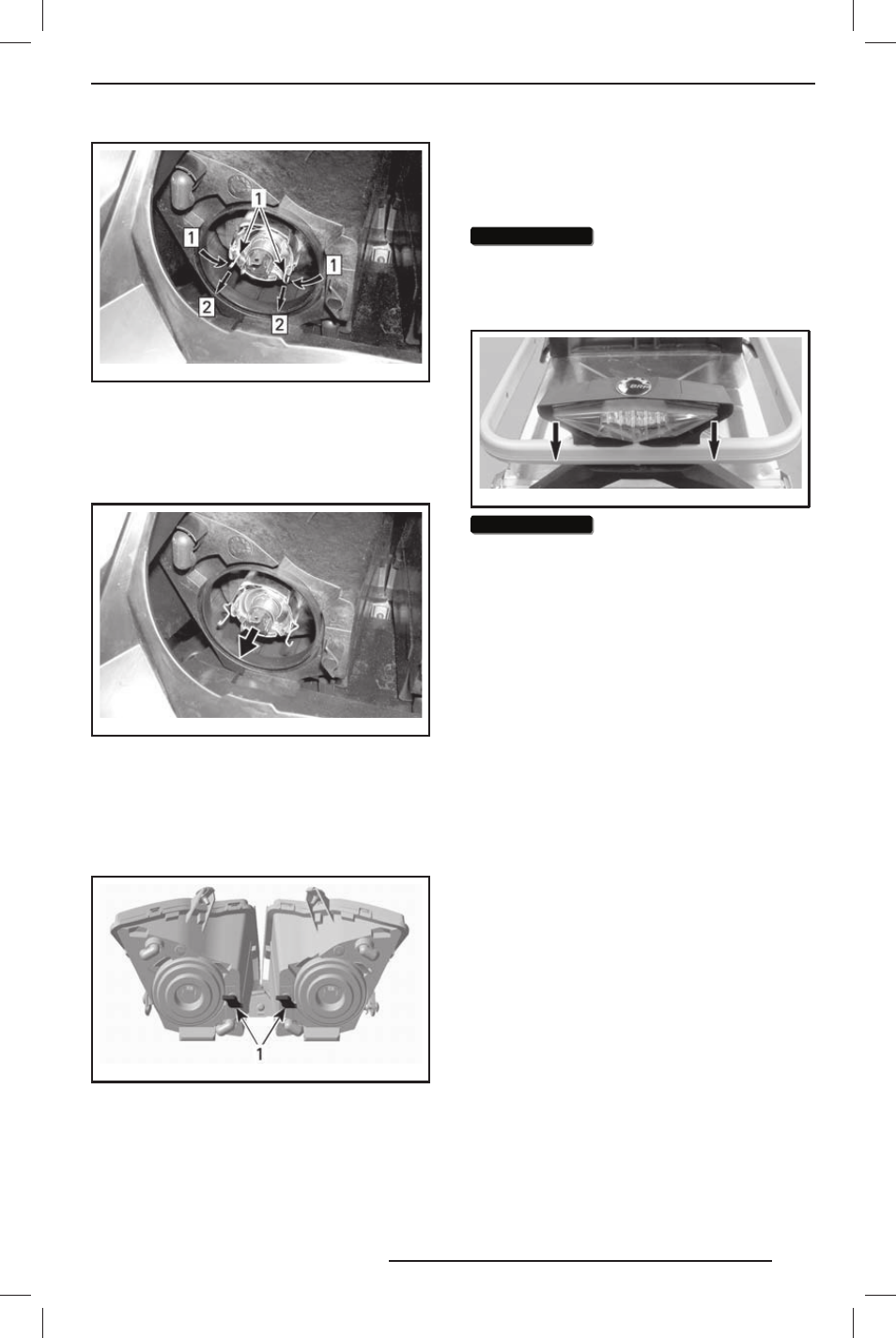

mmo2007-009-063_ a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потянуть, чтобы освободить
1. Фиксатор
5. Извлеките и замените лампу. Установка
осуществляется в последовательности,
обратной снятию.
mmo2007-009-064_ a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр, как
описано в параграфе «ЗАМЕНА ЛАМПЫ
ГОЛОВНОЙ ОПТИКИ». Для регулировки на-
правления пучка света вращайте рукоятку.
mmo2007-009-023_ a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки
Замена лампы заднего фонаря
1. Аккуратно, одновременно потянув с обеих
сторон за края, снимите корпус заднего
фонаря.
ВНИМАНИЕ
ВНИМАНИЕ
Если при снятии кор-
пус фонаря слишком сильно от-
клонить в сторону, штифты могут
сломаться и корпус фонаря при-
дётся заменить.
mmo2009-004-050_ a
ВНИМАНИЕ
ВНИМАНИЕ
В о и з б е ж а н и е п о -
вреждения жгута проводов не вы-
таскивайте корпус фонаря слиш-
ком сильно.
2. Извлеките разъём лампы из корпуса фонаря:
2.1 Поверните разъём против часовой
стрелки.
2.2 Извлеките разъём.
3. Замените лампу.
4. Установите разъём в корпус фонаря.
5. Установите задний фонарь на место.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
