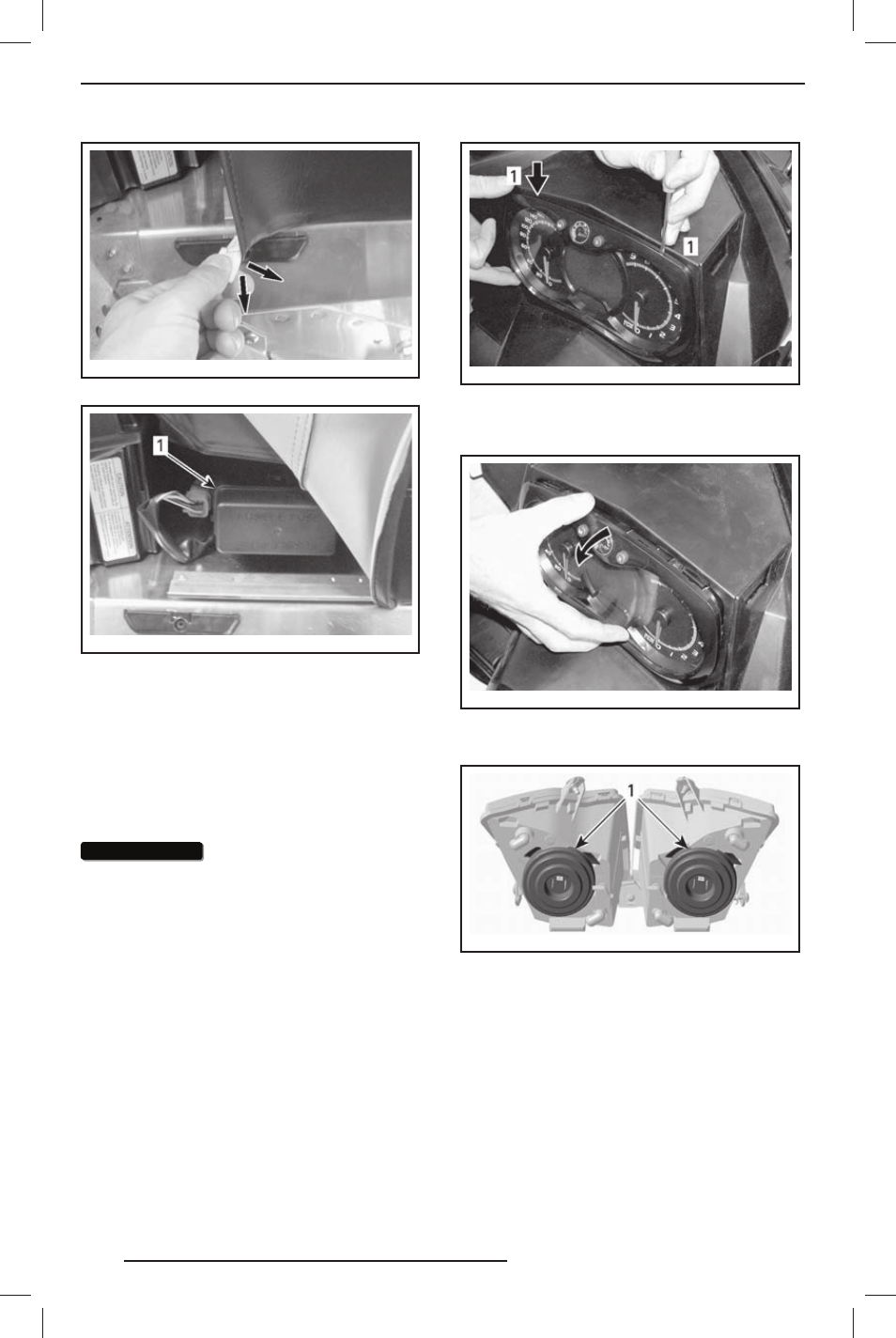

mmo2009-004-036_ b

ТИПОВОЙ ВАРИАНТ — ПОТЯНИТЕ ЛЕНТУ

mmo2009-004-037_ a

1. Блок предохранителей

Установите обивку на место, зацепив
за алюминиевый выступ.

Световые приборы

После замены перегоревшей лампы про-
верьте работоспособность соответствую-
щего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокра-

щения срока службы галогенных

ламп не касайтесь пальцами сте-

к л я н н о й к о л б ы л а м п ы . Е с л и

Вы дотронулись до стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

1. С помощью маленькой отвёртки освобо-

дите защёлки информационного центра.

mmo2007-009-061_ a

1. Защёлки

2. Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2007-009-062_ a

3. Отсоедините разъём перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2007-009-022_ a

1. Резиновый чехол

4. Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
