4. Несколько раз проверните ведомый шкив,

чтобы ремень занял правильное положе-
ние между половинками.

5. Если установлен новый ремень, произ-

ведите регулировку ремня по высоте.
См. «РЕГУЛИРОВКА РЕМНЯ ВАРИАТОРА
ПО ВЫСОТЕ».

6. Установите защитный кожух ремня ва-

риатора и закройте боковую панель. См.
«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».

Регулировка ремня вариатора

по высоте

После установки нового ремня вариатора
необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последова-
тельности:
1. Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2. Снимите защитный кожух ремня вариа-

тора.

3. Отпустите фиксирующий винт.

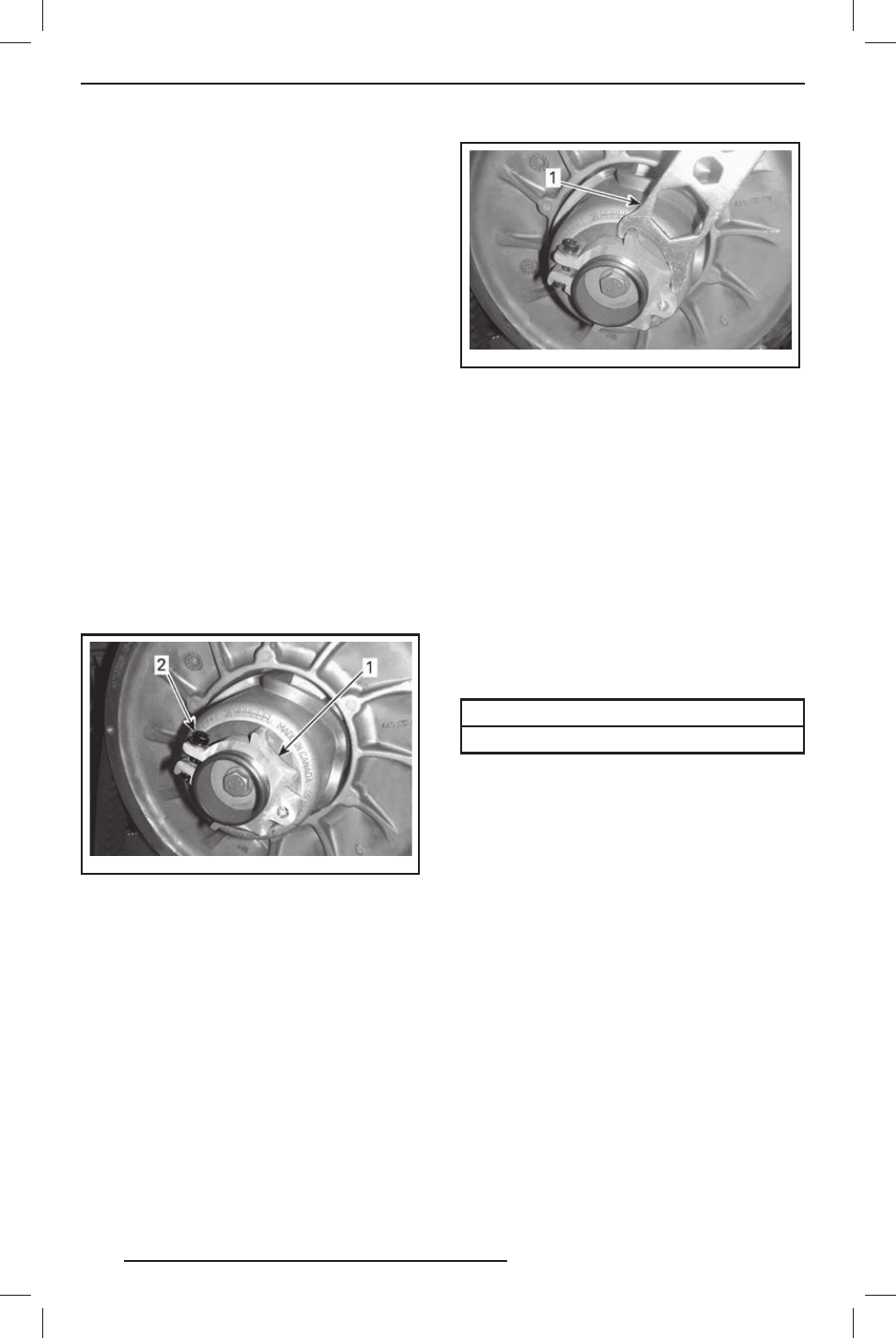

mmo2011-003-010_ a

1. Регулировочная муфта
2. Фиксирующий винт

4. Используя специальное приспособление

для регулировки подвески, входящее
в комплект возимого инструмента, пово-
рачивайте регулировочную муфту на чет-
верть оборота за раз, после чего прово-
рачивайте ведомый шкив, чтобы ремень
занял правильное положение между его
половинками.

mmo2011-003-011_ a

1. Приспособление для регулировки

ПРИМЕЧАНИЕ: Регулировочная муфта име-
ет левую резьбу.
Повторяйте шаг 4, пока внешняя поверх-
ность ремня вариатора не окажется вровень
с краем ведомого шкива.
ПРИМЕЧАНИЕ: Вращение регулировочной
муфты против часовой стрелки приводит
к опусканию наружной поверхности ремня
вариатора относительно края шкива. И нао-
борот, при вращении регулятора по часовой
стрелке поверхность ремня поднимается.
5. Надёжно затяните фиксирующий винт.

По возможности затяните винт указанным
моментом, используя динамометрический
ключ.

МОМЕНТ ЗАТЯЖКИ ФИКСИРУЮЩЕГО ВИНТА

5,5 ± 0,5 Н•м

6. Установите защитный кожух ремня ва-

риатора.

7. Установите боковую панель.
ПРИМЕЧАНИЕ: Данные регулировки явля-
ются предварительными, но, как правило,
подходят для всех моделей и типов ремней.
В некоторых случаях, при запуске двигателя,
снегоход может «ползти» — это указывает
на то, что ремень перетянут.
Если снегоход «ползёт», произведите по-
вторную регулировку ремня вариатора, опу-
стив его внешнюю поверхность относитель-
но края ведомого шкива. При необходимости
повторяйте регулировку, пока движение сне-
гохода не прекратится.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
