45

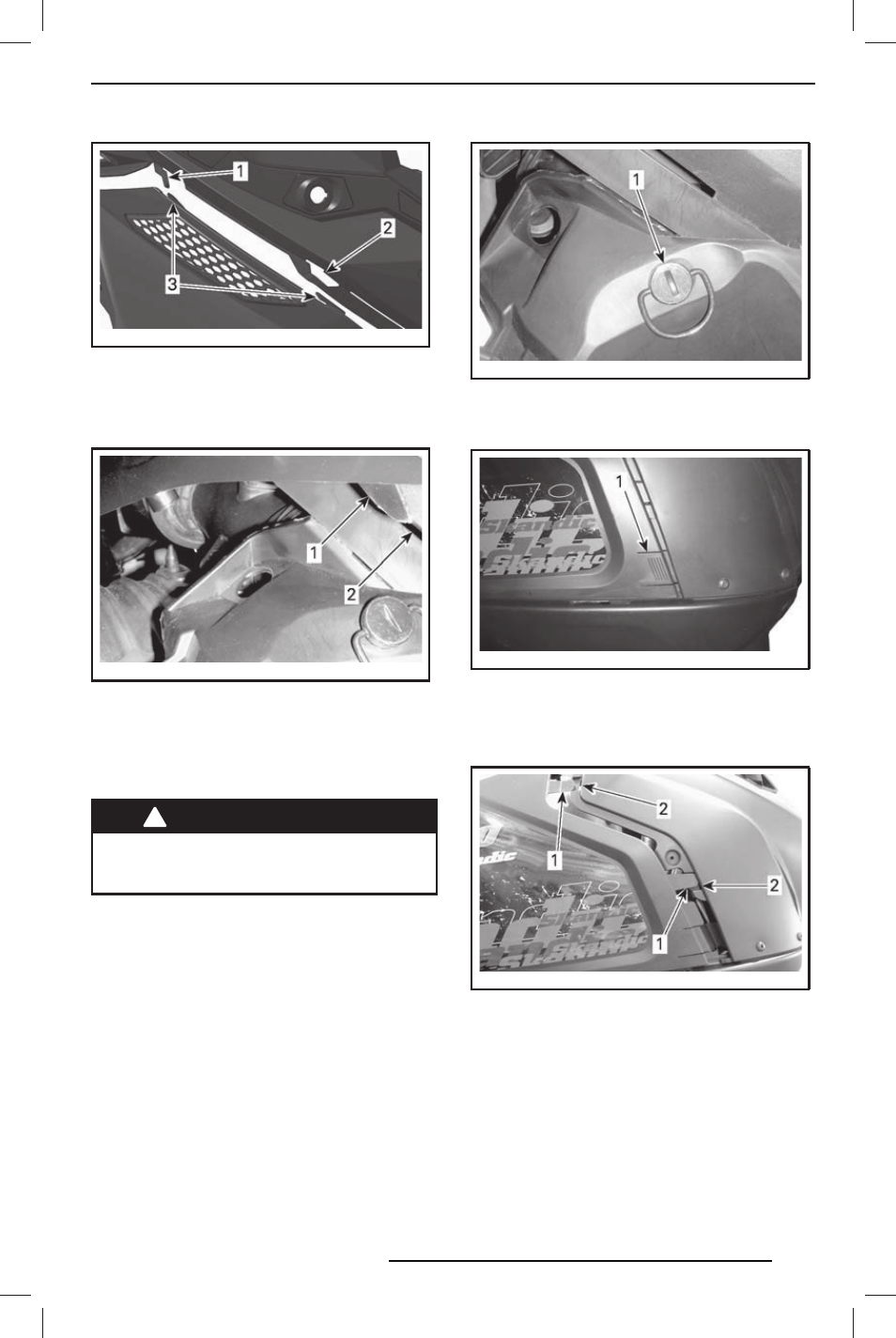

mmo2011-006-100_ a
ТИПОВОЙ ВАРИАНТ
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
mmo2009-004-041_ a
ТИПОВОЙ ВАРИАНТ
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
23) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Снятие нижней боковой панели
1. Снимите верхнюю боковую панель, см.
выше.
2. Поверните фиксатор на ¼ оборота против
часовой стрелки.
mmo2009-004-045_ a
1. Фиксатор
3. Нажмите и удерживайте фиксатор, затем
потяните панель вверх и назад.
mmo2011-007-002_ a
1. Фиксатор
Установка нижней боковой панели
1. Расположите передние фиксаторы панели
напротив пазов нижнего поддона.
mmo2011-007-003_ a
1. Передние фиксаторы панели
2. Пазы нижнего поддона
2. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
3. Переместите панель в направлении пе-
редней части снегохода.
4. Вставьте выступ панели в паз, располо-
женный на тоннеле.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
