Инструкция по эксплуатации BRP Ski-Doo Skandic-SWT 2013
Страница 58
57
ПРИМЕЧАНИЕ: Если указанные значения
недостижимы с оригинальными пружинами,
обращайтесь к авторизованному дилеру Ski-
Doo для установки других пружин.
ВНИМАНИЕ
ВНИМАНИЕ
Для увеличения натя-
жения пружины левый регулиро-
вочный кулачок всегда поворачи-
вайте по часовой стрелке, а пра-
вый — против часовой стрелки.
!
Н е п е р е с т а в л я й т е р е г у л и -
р о в оч н ы е к ул ач к и и з п о л о ж е -
н и я « 5 » в п о л о ж е н и е «1» и л и
из положения «1» в положение «5».
Регулировочные кулачки могут занимать
одно из пяти положений, положение «1» со-
ответствует самым мягким настройкам.

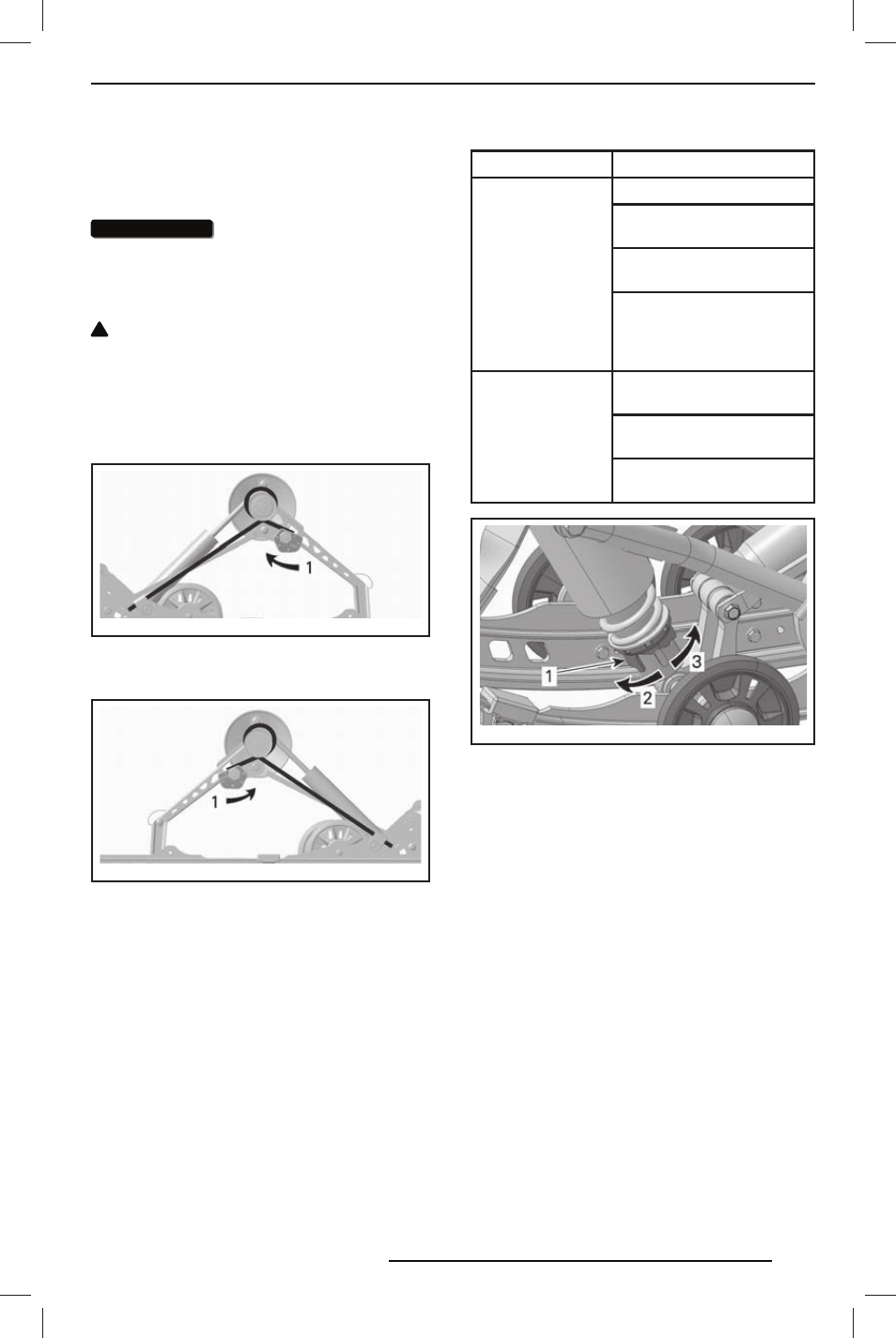

mmo2007-009-006_ a
ТИПОВОЙ ВАРИАНТ — ЛЕВАЯ СТОРОНА
1. Регулировка предварительного натяжения
пружины
mmo2007-009-007_ a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
1. Регулировка предварительного натяжения
пружины
Регулировка предварительного
натяжения центральной пружины
Регулировка предварительного натяжения
центральной пружины оказывает влияние
на усилия на руле, управляемость и эф-
фективность демпфирования при проезде
неровностей.
Кроме этого, изменяя предварительное на-
тяжение пружины, можно изменять давле-
ние передней части гусеницы на снежный
покров, что, в свою очередь, оказывает
заметное влияние на эксплуатационные
характеристики снегохода при движении
в глубоком снегу.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предварительного
натяжения
Усилия на руле уменьшаются
Улучшение демпфирова-
ния неровностей
Облегчается начало движе-
ния в глубоком снегу
Улучшаются эксплуата-
ционные характеристики
и управляемость снегохода
в глубоком снегу
Уменьшение
предварительного
натяжения
Усилия на руле увеличи-
ваются
Ухудшение демпфирова-
ния неровностей
Улучшается управляемость
на трассе
mmo2010-003-014_ a
РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Кулачок регулировки предварительного на-
тяжения пружины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
ПРИМЕЧАНИЕ: Для регулировки предвари-
тельного натяжения используйте приспосо-
бление, входящее в комплект возимого ин-
струмента.
Регулировка предварительного
натяжения пружины удлинителя
подвески
Регулировка предварительного натяжения
пружины удлинителя подвески оказывает
влияние на способность снегохода двигаться
задним ходом и определяет плотность приле-
гания гусеницы к опорной поверхности.
Регулировка предварительного натяжения
пружины осуществляется вращением регу-
лировочного кулачка.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
