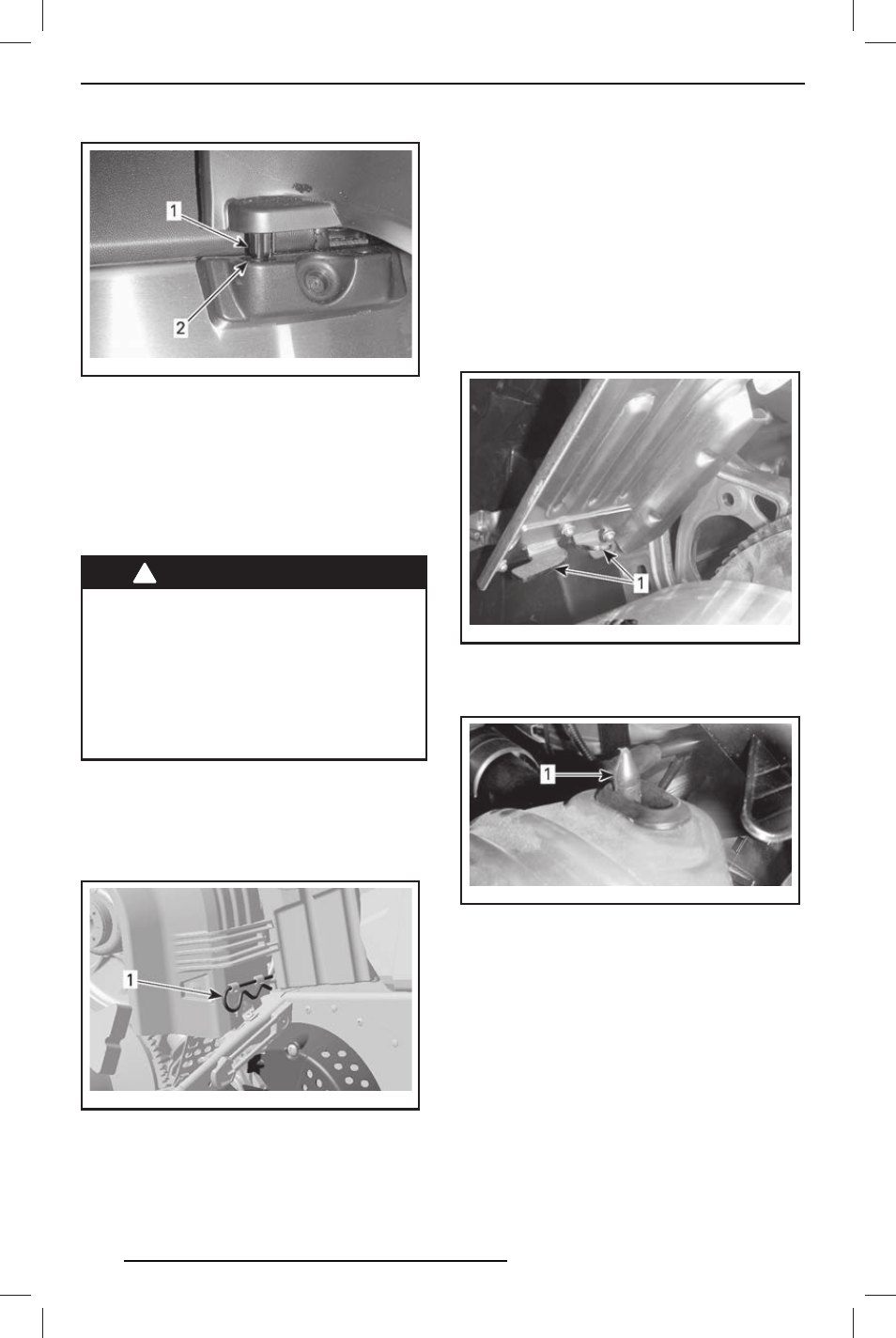

46
mmo2011-007-004_ a
1. Выступ панели
2. Отверстие туннеля
5. Закройте фиксатор, повернув его на ¼
оборота по часовой стрелке.
24) Защитный кожух ремня
вариатора
Снятие защитного кожуха
ремня вариатора
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня ва-
риатора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
Снимите колпачок шнура безопасности
с контактного устройства.
Откройте левую боковую панель, описание
операции см. в данном разделе.
Извлеките проволочный фиксатор
mmo2008-003-063_ a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из передних
выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Поместите передний левый вырез кожуха
над длинным выступом.
Повернув кожух внутрь, введите узкий вы-
ступ в правую прорезь.
mmo2009-003-010_ a
1. Выступы
Установите уплотнитель на фиксирующий
палец.
mmo2009-003-011_ a
1. Фиксирующий палец
Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
