Инструкция по эксплуатации BRP Ski-Doo Skandic-SWT 2013
Страница 59
58
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предваритель-
ного натяжения
Улучшается контакт гусеницы
с опорной поверхностью
Затрудняется подъём удли-
нителя
Уменьшение
предваритель-
ного натяжения
Улучшается способность
двигаться задним ходом, осо-
бенно в глубоком снегу
Облегчается подъём удли-
нителя

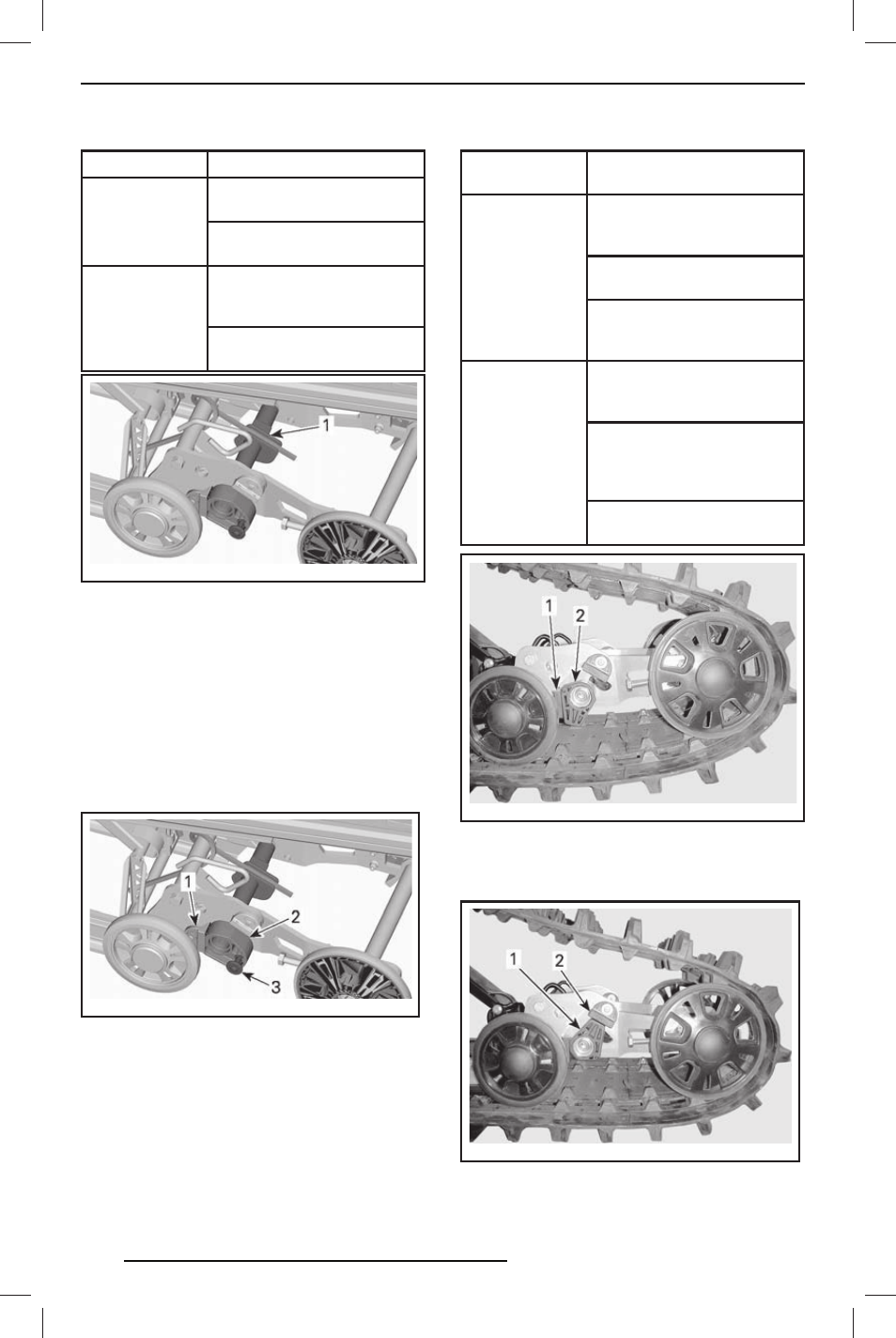

mbl201 2-004-0 01_ b
1. Кулачок для регулировки предварительного
натяжения
Кулачок ограничителя хода
удлинителя задней подвески
Кулачок используется для ограничения хода
удлинителя задней подвески.
Изменяя положение кулачка ограничителя
хода, можно оказывать влияние на следую-
щие характеристики снегохода: маневрен-
ность, развиваемое тяговое усилие и спо-
собность двигаться задним ходом.
mbl201 2-004-0 01_ a
1. Ограничитель
2. Кулачок ограничителя
3. Фиксатор
ПОЛОЖЕНИЕ
КУЛАЧКА
РЕЗУЛЬТАТ
Дальше от
ограничителя
Возможно свободное переме-
щение удлинителя подвески
на полную длину хода
Подходит для использования
в обычных условиях
Обеспечивается хорошая
способность двигаться зад-
ним ходом
Упирается
в ограничитель
Блокировка удлинителя зад-
ней подвески на одной линии
с направляющими полозьями
Развивается хорошее тяговое
усилие, обеспечивается
полный контакт гусеницы
с опорной поверхностью
Лучшее положение для бук-
сировки прицепа
mmo2010-007-024_ a
ПЕРЕМЕЩЕНИЕ УДЛИНИТЕЛЯ ЧАСТИЧНО
ОГРАНИЧЕНО
1. Нижний ограничитель
2. Регулировочный кулачок
mmo2010-007-025_ a
ПЕРЕМЕЩЕНИЕ УДЛИНИТЕЛЯ ПОЛНОСТЬЮ
ОГРАНИЧЕНО
1. Регулировочный кулачок
2. Верхний ограничитель
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
