Страница 96
94
mmo2 007 -009-063_a

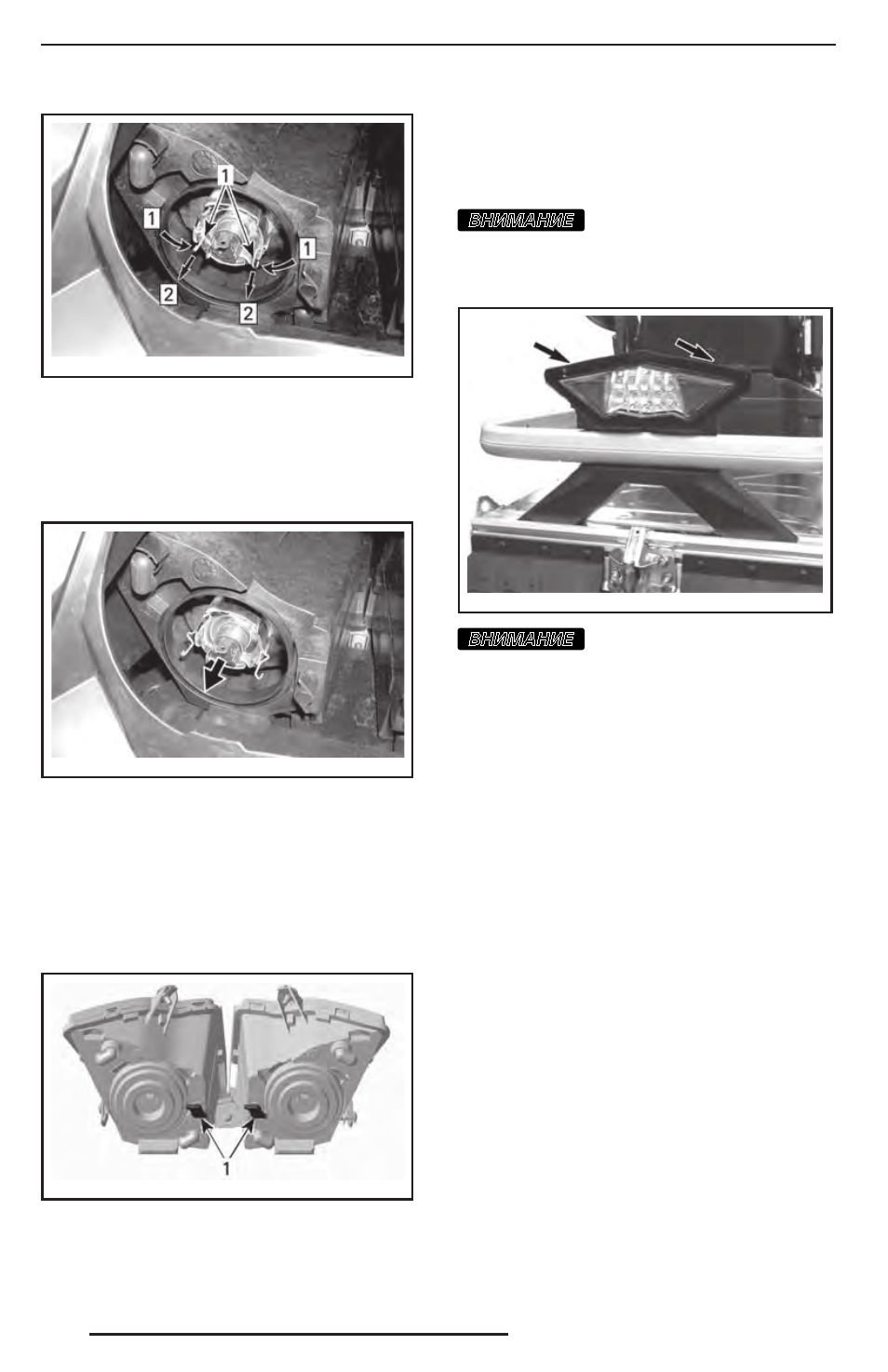

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка
5. Извлеките и замените лампу. Установ-
ка осуществляется в последовательно-
сти, обратной снятию.
mmo2 007 -009-064_a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-
ровки направления светового пучка вра-
щайте рукоятку.
mmo2 007 -009-023_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки
Замена лампы заднего фонаря
1. Аккуратно, одновременно потянув
с обеих сторон за края, снимите кор-
пус заднего фонаря.
ВНИМАНИЕ
Если при снятии корпус
фонаря слишком сильно отклонить
в сторону, штифты могут сломаться
и корпус фонаря придётся заменить.
fmr2011 -001-003
ВНИМАНИЕ
Во избежание поврежде-
ния жгута проводов не вытаскивайте
корпус фонаря слишком сильно.
2. Извлеките разъём лампы из корпуса
фонаря:
2.1 Поверните разъём против часовой
стрелки.
2.2 Извлеките разъём.
3. Замените лампу.
4. Установите разъём в корпус фонаря.
5. Установите фонарь в сборе на место.
ПРИМЕЧАНИЕ: Замена светодиодов
заднего фонаря не предусмотрена.
При возникновении неисправности
светодиодный задний фонарь заменяет-
ся в сборе. Закрепите новый задний фо-
нарь с помощью винтов.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
