89

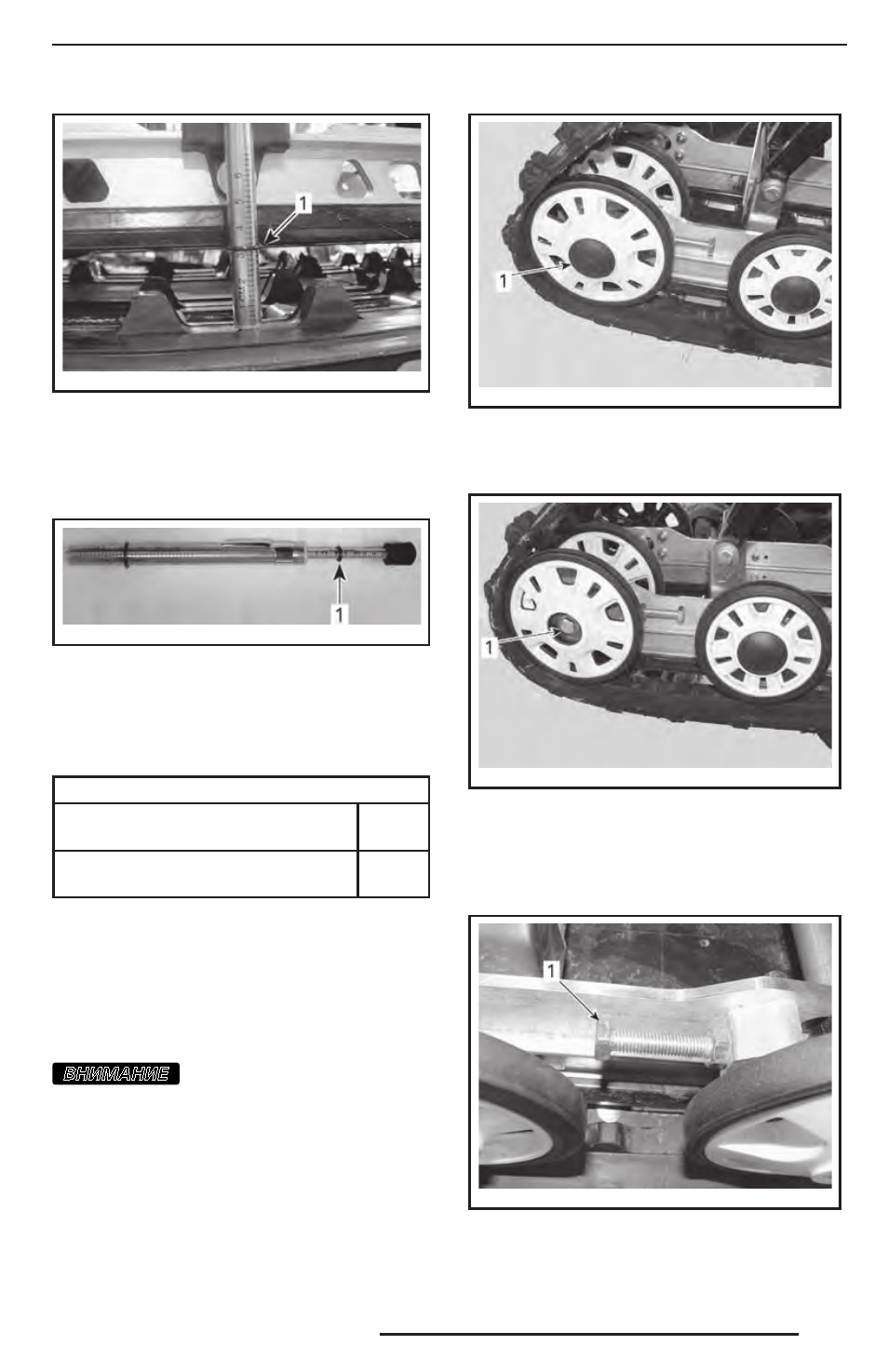

mmr200 9-133-002_a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего кольца
инструмента.
mmr200 9-133-003_a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
ВЕЛИЧИНА ПРОГИБА
ГУСЕНИЦЫ, мм
40–50
ПОЛУЧЕННОЕ ЗНАЧЕНИЕ
НАГРУЗКИ, кг
7,3
11. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».
ВНИМАНИЕ
Слишком сильное натя-
жение гусеницы приводит к потере
мощности и чрезмерной нагрузке
на компоненты подвески.
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности
с контактного устройства.
2. Снимите колпачки задних катков (если
установлены).
fmr2008 -048-007_ a
1. Колпачок правого заднего направляющего катка
3. Ослабьте крепёжные болты задних
направляющих катков.
fmr2008 -048-008_ a
1. Болт крепления правого заднего направляющего
катка
4. Вращением регулировочных болтов
установите требуемое натяжение гу-
сеницы.
fmr2008 -048-009_ a
1. Правый регулировочный болт
5. Если Вам не удаётся правильно отре-
гулировать натяжение гусеницы, обра-
титесь к дилеру Lynx.
