50

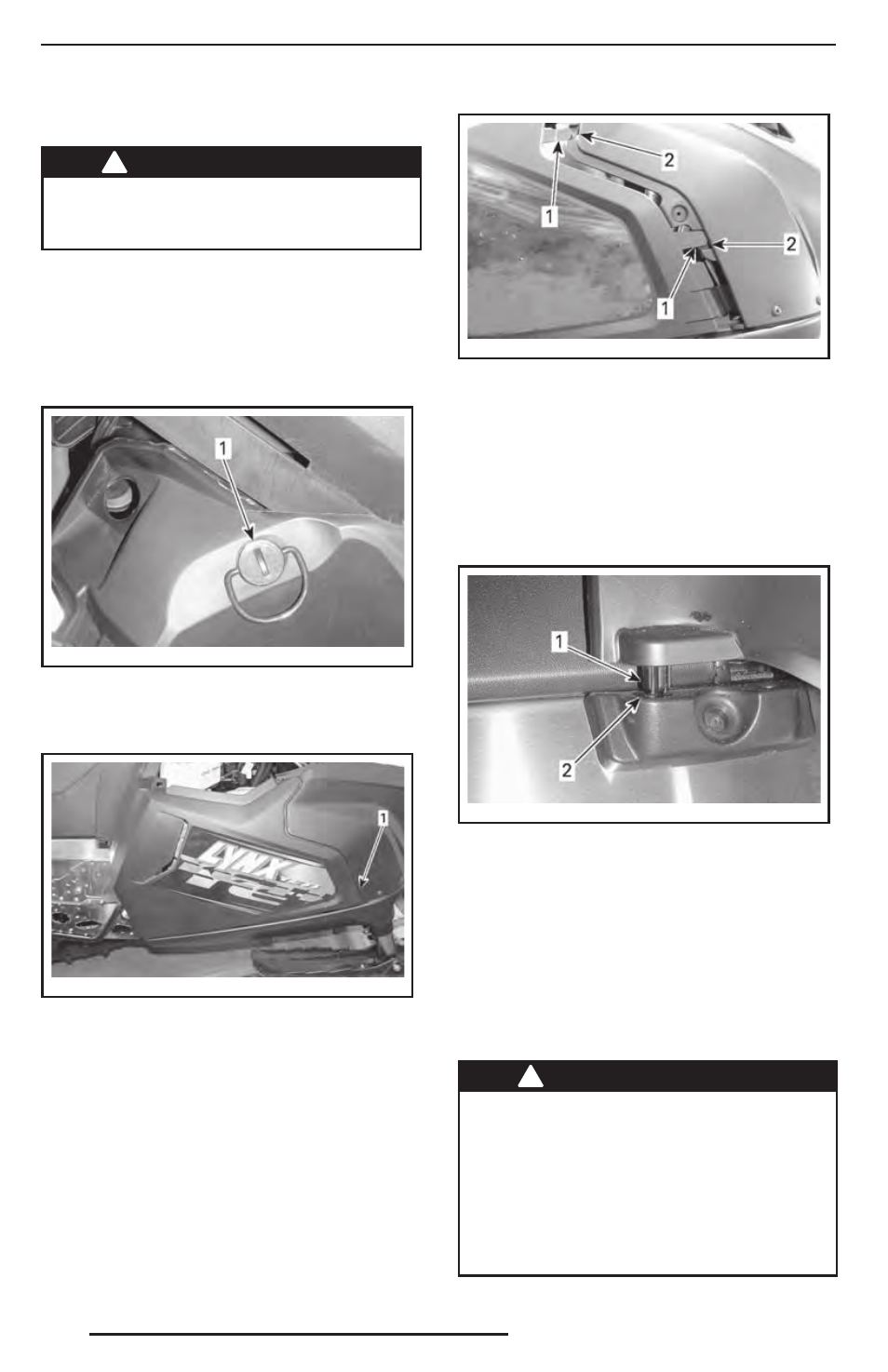

23) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя сне-
гохода с открытыми или снятыми бо-
ковыми панелями.
Снятие нижней боковой панели
1. Снимите верхнюю боковую панель, см.
выше.
2. Поверните фиксатор на
¼ оборота про-
тив часовой стрелки.
mmo2 009 -004-045_a
1. Фиксатор
3. Нажмите и удерживайте фиксатор, за-
тем потяните панель вверх и назад.
fmo2012-003-022_a
1. Фиксатор
Установка нижней боковой панели
1. Расположите передние фиксаторы па-
нели напротив пазов нижнего поддона.
mmo2 011 -007-003_a
1. Передние фиксаторы панели
2. Пазы нижнего поддона
2. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
3. Переместите панель в направлении пе-
редней части снегохода.
4. Вставьте выступ панели в паз, распо-
ложенный на тоннеле.
mmo2 011 -007-004_a
1. Выступ панели
2. Отверстие туннеля
5. Закройте фиксатор, повернув его
на
¼ оборота по часовой стрелке.
24) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариато-
ра и щитками;
– с открытыми и/или снятыми капо-
том или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регули-
ровки подвижных частей при рабо-
тающем двигателе.
