47

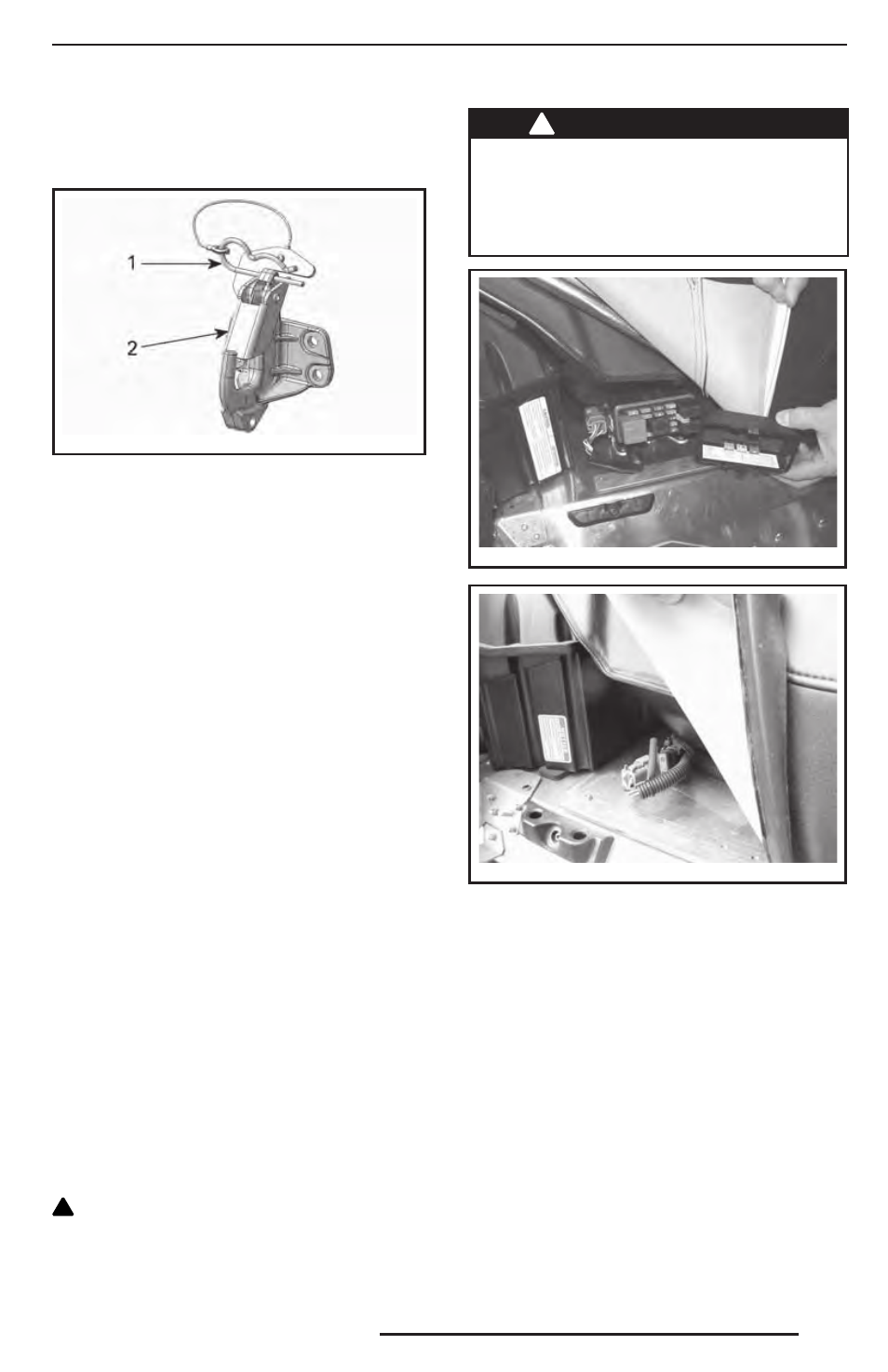

Сцепное устройство J-типа
(модели для Европейского рынка)
Присоединение к сцепному устройству
mmo2 011 -007-012_a
1. Проволочный фиксатор
2. Предохранительная защёлка
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла бук-
сируемого оборудования над крюком
сцепного устройства.
3. Нажмите на дышло, отклонив предо-
хранительную защёлку.
4. Закрепите предохранительную защёл-
ку, установив проволочный фиксатор.
Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёл-
ку вперёд, чтобы снять дышло с крюка.
3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор
на место.
18) Предохранители
Электрическая система защищена предо-
хранителями, более подробная информа-
ция приведена в разделе «ЭЛЕКТРООБО-
РУДОВАНИЕ» Руководства по ремонту и
техническому обслуживанию.
Блок предохранителей расположен в ле-
вой части снегохода под обивкой сиде-
нья. Для доступа к блоку предохраните-
лей откройте нижнюю боковую панель,
затем отведите в сторону нижнюю левую
часть обивки сиденья.
!
ОСТОРОЖНО Запрещается исполь-
зовать предохранитель с более высо-
ким номиналом во избежание повреж-
дения электрических компонентов и/
или возможного возгорания.
!
ПРЕДОСТЕРЕЖЕНИЕ
В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.
fmo2012-003-005
fmo2012-003-021
МОДЕЛЬ 550
Аккумуляторная батарея
Батарея расположена в отсеке под пас-
сажирским сиденьем. Чтобы получить
доступ к аккумуляторной батарее, сни-
мите крышку, нажав на её выступы, рас-
положенные с обеих сторон.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
