93
Другие модели

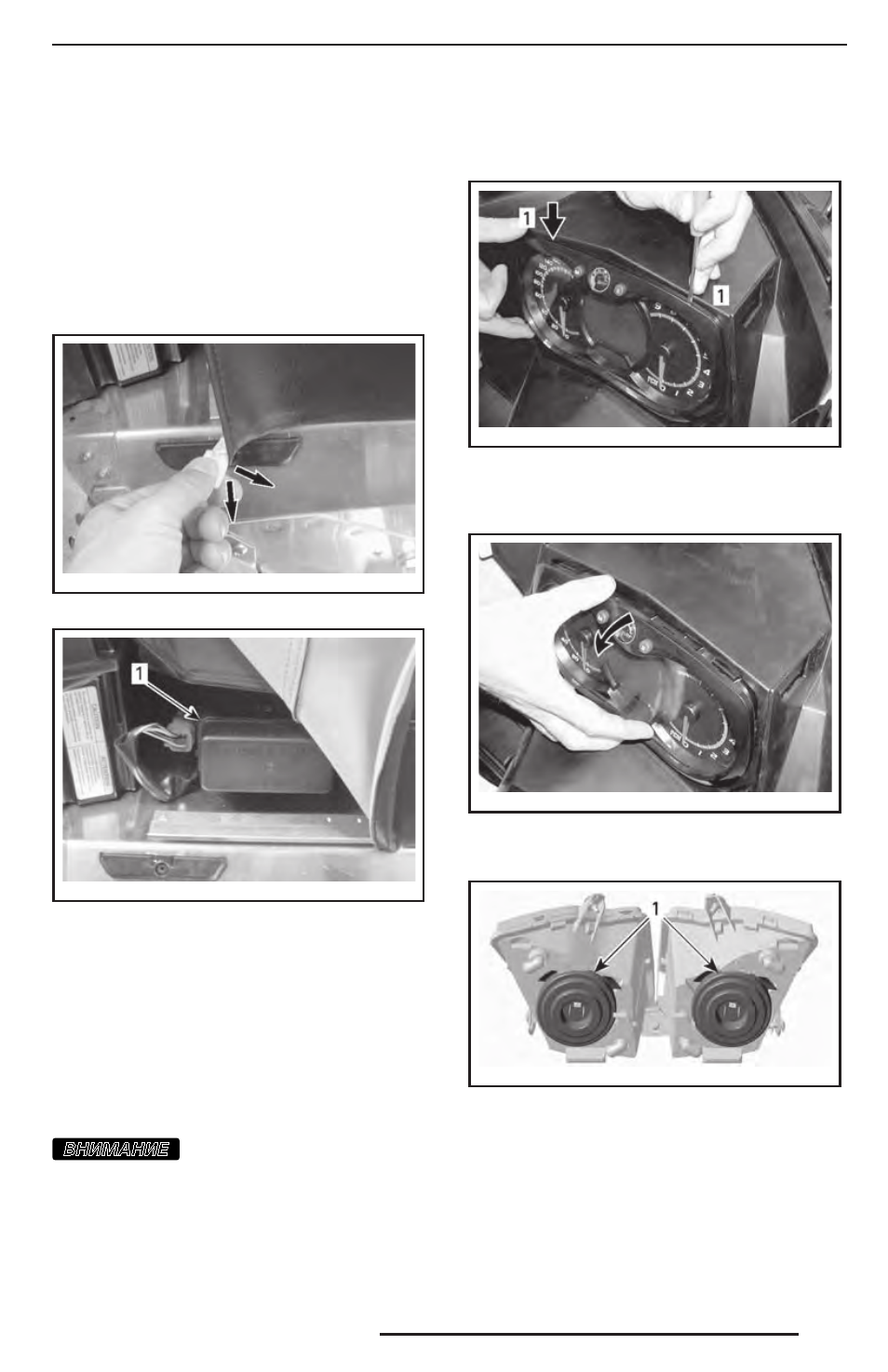

Блок предохранителей располагается под
обивкой левой передней части сиденья.
Для идентификации предохранителей
см. табличку на крышке блока и раздел
«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей
снимите часть обивки, как показано
на рисунке.
mmo2 009 -004-036_b
ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ
mmo2 009 -004-037_a
1. Блок предохранителей
Установите обивку на место, зацепив
за алюминиевый выступ.
Световые приборы
После замены перегоревшей лампы про-
верьте работоспособность соответствую-
щего осветительного прибора.
Замена лампы головной оптики
ВНИМАНИЕ Во избежание сокраще-
ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до стеклянной колбы, очистите её изо-
пропиловым спиртом, который
не оставляет плёнку на стекле.
1. С помощью маленькой отвёртки осво-
бодите защёлки информационного
центра.
mmo2 007 -009-061_a
1. Защёлки
2. Осторожно потяните многофункциональ-
ный центр и отведите его в сторону.
mmo2 007 -009-062_a
3. Отсоедините разъем перегоревшей
лампы. Снимите резиновый чехол.
mmo2 007 -009-022_a
1. Резиновый чехол
4. Одновременно сожмите и потяните
оба конца фиксатора, чтобы извлечь
лампу.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
